StarTech.com 10X-CHARGING-STATION 10-Port USB-C Ladestation
Schnellstartanleitung für die StarTech.com 10X-CHARGING-STATION. Erfahren Sie, wie Sie die 10-Port USB-C Ladestation installieren, rackmontieren oder auf dem Schreibtisch aufstellen und die LED-Statusanzeigen interpretieren.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Ladestation bietet 10 USB-C-Ports mit einer Gesamtleistung von 350 W. Sie ist für den Einsatz in 19-Zoll-Server-Racks oder als Desktop-Gerät konzipiert. Das Gerät verfügt über eine intelligente Energiezuweisung, die die Leistung basierend auf dem Bedarf der angeschlossenen Geräte verteilt.
Produktübersicht

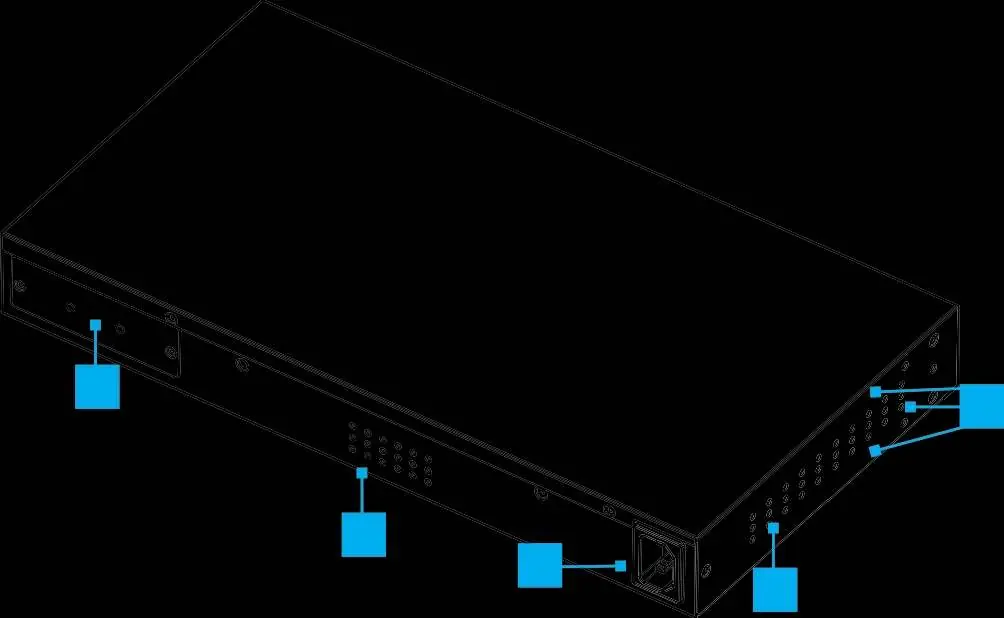

Die Vorderseite des Geräts enthält 10 USB-C-Ladeanschlüsse, die jeweils mit einer Status-LED ausgestattet sind. Auf der Rückseite befinden sich der Stromanschluss, Lüftungsschlitze und Montagepunkte für Rack-Ohren oder Standfüße.
LED-Statusanzeigen
Die LEDs geben Auskunft über den Ladezustand:
- Blau (Dauerhaft): Langsames Laden.
- Blau (Blinkt langsam): Laden mit weniger als 1 A.
- Blau (Blinkt schnell): Laden mit 1 A oder mehr.
- Rot: Der Port wurde aufgrund von Überstromschutz (OCP) oder intelligenter Energiezuweisung deaktiviert.
Hinweis: Wenn die LED nach dem Anschließen eines Geräts rot bleibt, schalten Sie die Ladestation über den Netzschalter aus und wieder ein.
Strommanagement
Die Ladestation nutzt eine intelligente Energiezuweisung. Wenn die Gesamtleistung 350 W erreicht, werden Ports mit dem geringsten Stromverbrauch deaktiviert, um Geräte mit höherem Bedarf zu priorisieren. Der Normalbetrieb wird automatisch wieder aufgenommen, sobald der Gesamtbedarf unter 290 W fällt.
Installation
Desktop-Installation
Befestigen Sie die mitgelieferten Standfüße an den dafür vorgesehenen Schlitzen an der Unterseite des Geräts. Stellen Sie sicher, dass die Gummipolster angebracht sind, um ein Verrutschen zu verhindern.
Rack-Montage

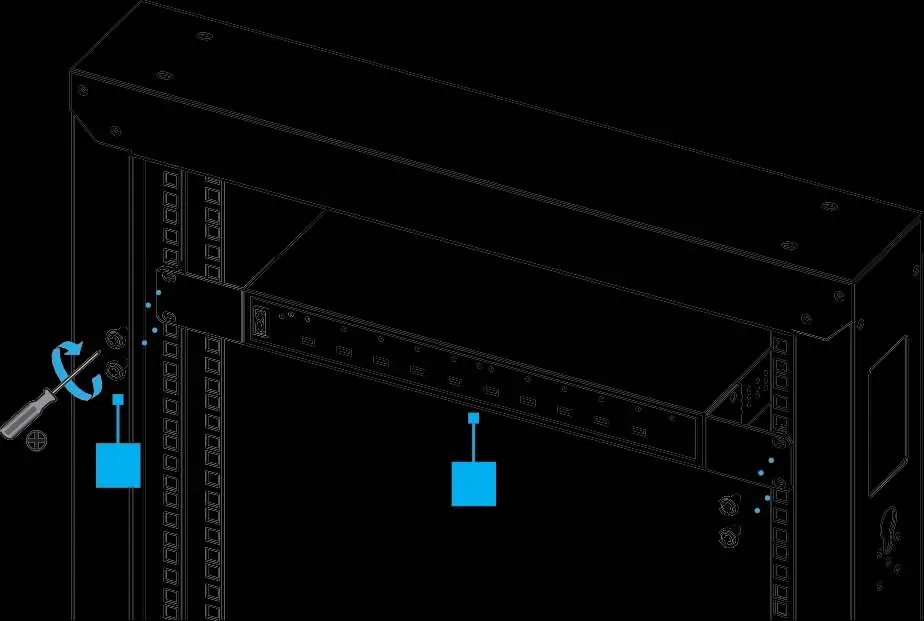

Befestigen Sie die Rack-Ohren mit den M3x5 mm Schrauben an den Seiten des Gehäuses. Montieren Sie das Gerät anschließend mit den M5x12 mm Schrauben und den Käfigmuttern im Rack.
Technische Daten
Die Ladestation unterstützt folgende Ausgangsleistungen:
- 5,0 VCC / 3,0 A (max. 15,0 W)
- 9,0 VCC / 3,0 A (max. 27,0 W)
- 12,0 VCC / 3,0 A (max. 36,0 W)
- 15,0 VCC / 3,0 A (max. 45,0 W)
- 20,0 VCC / 3,0 A (max. 60,0 W)
- PPS: 3,3-21,0 VCC / 3,00 A (max. 60,0 W)
Sicherheitshinweise
- Verwenden Sie das Gerät niemals, wenn Teile fehlen oder beschädigt sind.
- Berühren Sie das Gerät nicht, wenn es unter Strom steht und interne Platinen oder Kabel freiliegen.
- Sorgen Sie für ausreichende Belüftung, um interne Temperaturen sicher zu halten.
Praktische Hilfe
Typische Probleme
LED leuchtet rot
Der Port wurde wegen Überstromschutz (OCP) oder intelligenter Energiezuweisung deaktiviert. Schalten Sie das Gerät aus und wieder ein.
Gerät lädt nicht oder langsam
Prüfen Sie, ob die Gesamtleistung von 350W überschritten wurde. Die Ladestation priorisiert Geräte mit höherem Energiebedarf.
Vor der Verwendung
- Stellen Sie sicher, dass alle Teile aus dem Lieferumfang vorhanden sind.
- Verwenden Sie einen PH1-Schraubendreher für M3-Schrauben und PH2 für M5-Schrauben.
- Prüfen Sie den Rack-Typ, falls eine Rack-Montage geplant ist.
- Entfernen Sie bei gestapelten Geräten die Gummipolster der oberen Einheit.
Technische Daten in der Praxis
- Gesamtleistung
- 350W maximale Ausgangsleistung für alle 10 Ports zusammen.
- PPS (Programmable Power Supply)
- Unterstützt 3,3-21,0 VCC bei 3,00 A für optimiertes Laden.
Abbildungen und Diagramme
- Frontansicht zeigt 10 USB-C Ports und Status-LEDs.
- Rückansicht zeigt den Stromanschluss und Lüfterauslass.
- Installationsdiagramme zeigen die Montage der Rack-Ohren und Standfüße.
Modellkompatibilität
- Geeignet für 19-Zoll-Racks oder als Desktop-Gerät.
