Bedienungsanleitung für Verbatim 4-Port 100W PD & QC 3.0 GaN USB-Ladegerät VAPUC057

Schnelle Hilfe und Bedienungsanleitung für das Verbatim 4-Port 100W PD & QC 3.0 GaN USB-Ladegerät (VAPUC057). Erfahren Sie alles über Anschlüsse, Ladeleistung, Sicherheitshinweise und den Betrieb.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Tabelle der Leistungsverteilung Seite 3 Anschlussübersicht des Ladegeräts Seite 4

Wichtige Informationen aus der Anleitung

Das Verbatim 4-Port 100W PD & QC 3.0 GaN USB-Ladegerät (Modell VAPUC057) ist ein leistungsstarkes Ladegerät, das bis zu vier Geräte gleichzeitig laden kann. Es nutzt GaN-Technologie für hohe Effizienz bei kompakter Größe. Bitte beachten Sie, dass das Gerät bei Betrieb Wärme erzeugt und in gut belüfteten Bereichen verwendet werden sollte. Verwenden Sie es nicht bei Temperaturen über 40°C.

Produktbeschreibung

Das Ladegerät verfügt über vier Anschlüsse:

Anschlussübersicht des Ladegeräts
Anschlussübersicht des Ladegeräts
  • Type C PD1 & PD2: Unterstützen Power Delivery (PD) 3.0. Bei Einzelnutzung können diese Ports bis zu 100W liefern, was für die meisten PD-fähigen Laptops ausreicht.
  • USB-A1 & USB-A2: Unterstützen Quick Charge (QC) 3.0. Bei Einzelnutzung können diese Ports bis zu 18W liefern.

Anschlüsse und Ladeleistung

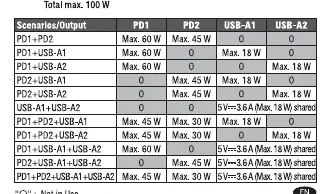

Die maximale Gesamtausgangsleistung beträgt 100W. Die Leistung pro Port variiert je nach Anzahl der gleichzeitig angeschlossenen Geräte. Bei Verwendung mehrerer Ports teilt das Ladegerät die Leistung intelligent auf. Bitte prüfen Sie die Tabelle in der Anleitung für die spezifische Leistungsverteilung (z.B. PD1+PD2 liefert max. 60W + 45W).

Tabelle der Leistungsverteilung
Tabelle der Leistungsverteilung

Bedienung

  1. Nehmen Sie das Ladegerät aus der Verpackung und schließen Sie es an eine Steckdose an.
  2. Verbinden Sie Ihr kompatibles Gerät über ein geeignetes USB-Ladekabel (nicht im Lieferumfang enthalten) mit dem Ladegerät. Der Ladevorgang startet automatisch.
  3. Trennen Sie das Gerät nach Abschluss des Ladevorgangs vom Ladegerät.
  4. Bewahren Sie das Ladegerät bei Nichtgebrauch an einem sicheren Ort auf.

Sicherheitshinweise

  • Versuchen Sie nicht, das Gerät zu öffnen, zu modifizieren oder zu zerlegen. Es enthält keine vom Benutzer zu wartenden Teile.
  • Schützen Sie das Gerät vor Feuchtigkeit, Wasser, Regen, Schnee, Hitze, Zündquellen und direkter Sonneneinstrahlung.
  • Reinigen Sie das Gehäuse nur mit einem weichen, feuchten Tuch. Verwenden Sie keine chemischen Lösungsmittel.
  • Trennen Sie das Gerät vor Wartungs- oder Reinigungsarbeiten immer von der Stromquelle.
  • Halten Sie das Gerät von Kindern fern.

Technische Daten

  • Modell: VAPUC057
  • Eingang: 100-240 V AC 50/60 Hz 1.6 A
  • Material: Flammhemmendes PC
  • Abmessungen: 107,5 x 48,4 x 60 mm
  • Gewicht: 210g

Praktische Hilfe

Typische Probleme

Gerät lädt nicht oder langsam

Stellen Sie sicher, dass das verwendete USB-Kabel kompatibel ist und die erforderliche Leistung unterstützt. Prüfen Sie, ob das Gerät fest im Port sitzt.

Ladegerät wird sehr heiß

Das Ladegerät erzeugt beim Laden Wärme. Stellen Sie sicher, dass es in einem gut belüfteten Bereich verwendet wird und nicht abgedeckt ist.

Vor der Verwendung

  • Prüfen Sie, ob die Steckdose 100-240V AC liefert.
  • Stellen Sie sicher, dass die Umgebungstemperatur 40°C nicht überschreitet.
  • Verwenden Sie nur kompatible Ladekabel für Ihre Endgeräte.
  • Prüfen Sie das Gehäuse auf Beschädigungen vor der ersten Nutzung.

Technische Daten in der Praxis

PD 3.0 (Power Delivery)
Schnellladestandard für Laptops, Tablets und Smartphones über USB-C.
QC 3.0 (Quick Charge)
Schnellladestandard für kompatible Smartphones über USB-A.
GaN Technologie
Galliumnitrid-Technologie ermöglicht effizientere und kompaktere Ladegeräte.

Abbildungen und Diagramme

  • Das Diagramm zeigt die Vorderseite des Ladegeräts mit vier Ports.
  • Die oberen zwei Ports sind USB-C (PD 3.0).
  • Die unteren zwei Ports sind USB-A (QC 3.0).

Modellkompatibilität

  • Geeignet für MacBook, PD-fähige Laptops, iPhone, iPad, Smartphones, Tablets und MP3/MP4-Player.
  • Die maximale Leistung von 100W ist nur bei Nutzung der PD-Ports unter bestimmten Bedingungen erreichbar.
