Bedienungsanleitung für Verbatim GaN Charger 100W GNC-100
Schnelle Anleitung für das Verbatim GaN Charger 100W (GNC-100). Erfahren Sie, wie Sie die austauschbaren Stecker (US/EU/UK) verwenden, Geräte sicher anschließen und die technischen Spezifikationen der USB-C und USB-A Anschlüsse nutzen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Verbatim GaN Charger 100W (Modell GNC-100) ist ein kompaktes Ladegerät mit drei USB-C- und einem USB-A-Anschluss. Es unterstützt verschiedene regionale Steckerstandards (US, EU, UK). Vor der Verwendung ist sicherzustellen, dass die Steckdose die korrekte Spannung liefert, da das Gerät keine Spannungswandlung (AC-AC) durchführt. Das Gerät ist nur für den Innenbereich und trockene Räume geeignet.
Produktbeschreibung und Anschlüsse

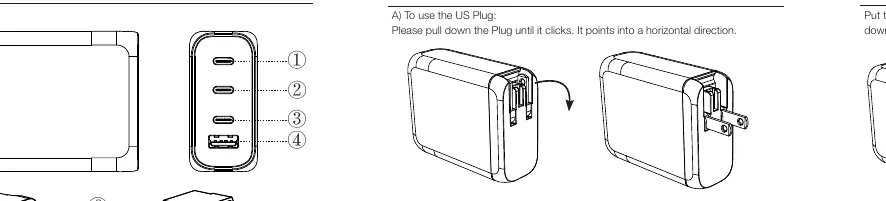

Das Ladegerät verfügt über folgende Anschlüsse:
- USB-C1 PD 3.0
- USB-C2 PD 3.0
- USB-C3 PD 3.0
- USB-A QC 3.0
Die Steckeradapter (EU und UK) werden auf den integrierten US-Stecker aufgeschoben, bis sie einrasten.
Verwendung der Stecker
- US-Stecker: Ziehen Sie den Stecker nach unten, bis er einrastet und horizontal steht. Zum Schließen nach oben ziehen.

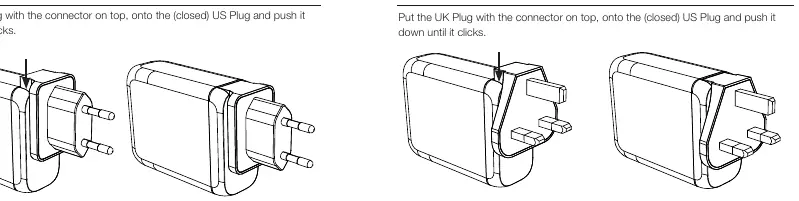

- EU-Stecker: Stellen Sie sicher, dass der US-Stecker eingeklappt ist. Schieben Sie den EU-Adapter auf den US-Stecker, bis er einrastet. Zum Entfernen nach oben schieben.
- UK-Stecker: Verfahren Sie wie beim EU-Stecker: Auf den eingeklappten US-Stecker aufschieben, bis er einrastet.
Sicherheitshinweise
- Nur in trockenen Innenräumen verwenden.
- Vor Schmutz, Feuchtigkeit und Überhitzung schützen.
- Nicht in der Nähe von Wärmequellen oder in direktem Sonnenlicht betreiben.
- Nicht verwenden, wenn das Gerät sichtbar beschädigt ist.
- Nicht für den Dauerbetrieb ausgelegt.
- Von Kindern fernhalten.
- Betriebstemperatur: 0°C bis 35°C, Luftfeuchtigkeit unter 80%.
Pflege und Wartung
Trennen Sie das Gerät vor der Reinigung und bei längerer Nichtbenutzung vom Stromnetz. Stecken Sie Geräte direkt in den Adapter und den Adapter direkt in die Steckdose. Entfernen Sie alle angeschlossenen Geräte, bevor Sie den Adapter aus der Steckdose ziehen.
Technische Daten
- Eingangsspannung: AC 100-240V, 50/60Hz, 1.8A max.
- Gesamtleistung: 100W max.
- Schutzfunktionen: Kurzschluss-, Überspannungs-, Überstrom- und Übertemperaturschutz.
- Abmessungen: 77,5 x 61,1 x 29,3 mm
- Gewicht: 226 g
Praktische Hilfe
Typische Probleme
Gerät lädt nicht
Prüfen Sie, ob der Adapter fest in der Steckdose sitzt und ob das Ladekabel korrekt mit dem Gerät verbunden ist.
Überhitzung
Trennen Sie das Gerät sofort vom Stromnetz und lassen Sie es abkühlen. Stellen Sie sicher, dass es nicht in der Nähe von Wärmequellen betrieben wird.
Vor der Verwendung
- Prüfen Sie, ob die Steckdose die korrekte Spannung für Ihre Geräte liefert.
- Stellen Sie sicher, dass der Steckeradapter (EU/UK) fest auf dem US-Stecker eingerastet ist.
- Verwenden Sie nur geeignete Kabel für die angeschlossenen Geräte.
- Stellen Sie sicher, dass die Umgebungstemperatur zwischen 0°C und 35°C liegt.
Technische Daten in der Praxis
- USB-C1/C2 PD 3.0
- Unterstützt bis zu 100W Leistung pro Anschluss.
- USB-C3 PD 3.0
- Unterstützt bis zu 65W Leistung.
- USB-A QC 3.0
- Unterstützt bis zu 30W Leistung.
Abbildungen und Diagramme
- Der US-Stecker ist im Gehäuse integriert und muss für die Nutzung ausgeklappt werden.
- EU- und UK-Stecker sind Aufsätze, die auf den eingeklappten US-Stecker geschoben werden.
Modellkompatibilität
- Das Gerät konvertiert keine Spannung (AC-AC).
- Nicht für den Betrieb mit anderen Adaptern vorgesehen.
