Bedienungsanleitung Vitrine TAVA TYP 12L
Schnellstartanleitung für die Vitrine TAVA TYP 12L. Erfahren Sie alles über Montage, Wandbefestigung, LED-Beleuchtung, Sicherheitshinweise und Pflege.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung gilt für die Vitrine TAVA TYP 12L. Das Möbelstück ist ausschließlich für den Innenbereich in Wohnräumen (Wohnzimmer, Esszimmer, Flur) konzipiert. Es ist nicht für Feuchträume wie Badezimmer oder Waschküchen geeignet. Die Wandbefestigung ist zwingend erforderlich, um ein Umkippen zu verhindern.
Montage und Wandbefestigung

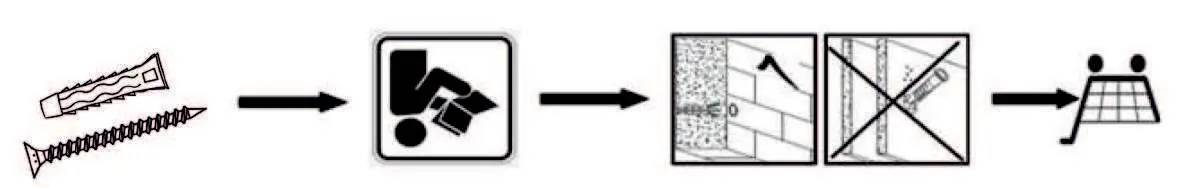

Die Montage sollte auf einem ebenen Untergrund erfolgen. Verwenden Sie die mitgelieferten Beschläge für die Wandmontage. Warnung: Um ein Umkippen zu verhindern, muss das Möbelstück zwingend an der Wand befestigt werden. Die mitgelieferten Befestigungselemente sind nur für Beton- oder Vollziegelwände geeignet. Bei anderen Wandarten konsultieren Sie einen Fachmann.
- Stellen Sie sicher, dass die Wand stabil ist.
- Verwenden Sie die korrekten Schrauben und Dübel für Ihren Wandtyp.
- Überprüfen Sie regelmäßig die Stabilität der Verbindungen und ziehen Sie Schrauben bei Bedarf nach.
LED-Beleuchtung (Optional)
Das Modell kann mit einer optionalen LED-Beleuchtung (Typ 12LA) ausgestattet sein. Die Steuerung erfolgt über eine RF-Fernbedienung. Vor der Installation oder dem Austausch der Leuchtmittel muss die Stromversorgung unterbrochen werden. Das System darf nur mit 230V AC 50Hz betrieben werden.
Pflege und Wartung
- Reinigung: Verwenden Sie ein weiches, leicht feuchtes Tuch. Vermeiden Sie aggressive Reinigungsmittel oder alkoholhaltige Substanzen, da diese die Oberfläche beschädigen können.
- Glasflächen: Mit speziellen Glasreinigern reinigen und sofort trocken wischen, um Wasserflecken zu vermeiden.
- Wartung: Überprüfen Sie regelmäßig die Festigkeit der Schrauben und die Stabilität der Scharniere.
Technische Daten
- Spannung: 230V AC, 50Hz
- Schutzart: IP20
- Schutzklasse: Klasse II
- Leistungsaufnahme (Typ 12LA): 26,3W
- Energieeffizienzklasse der Lichtquellen: F
Herstellerinformationen
XXXLutz
Praktische Hilfe
Typische Probleme
Möbel kippt oder ist instabil
Wandbefestigung ist zwingend erforderlich. Prüfen Sie, ob die Wandbeschaffenheit für die mitgelieferten Dübel geeignet ist.
LED-Beleuchtung funktioniert nicht
Prüfen Sie die Stromverbindung (230V) und die Batterien der Fernbedienung. Stellen Sie sicher, dass alle Kabel korrekt verbunden sind.
Schubladen oder Türen hängen
Justieren Sie die Scharniere gemäß den Abbildungen auf Seite 3 der Anleitung.
Vor der Verwendung
- Wandbeschaffenheit prüfen (nur für Beton/Vollziegel geeignet)
- Werkzeug bereitlegen (Hammer, Schraubendreher, Maßband)
- Alle Teile auf Vollständigkeit prüfen
- Stromanschluss (230V) in der Nähe für LED-Beleuchtung
- Sicherstellen, dass der Boden eben ist
Abbildungen und Diagramme
- Seite 1: Werkzeugübersicht und Montagevorbereitung.
- Seite 3: Scharniereinstellung (a, b, c) und Wandmontage.
- Seite 5: LED-Anschluss und Fernbedienung.
Modellkompatibilität
- Nur für Innenräume geeignet.
- Nicht für Badezimmer oder feuchte Räume geeignet.
- Wandbefestigungsmaterial nur für Beton/Vollziegel.
