Bedienungsanleitung für TAVA 12R Kleiderschrank
Schnelle Hilfe für den TAVA 12R Kleiderschrank: Montageanleitung, Wandbefestigung, LED-Beleuchtung, Sicherheitshinweise und Pflege.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung bezieht sich auf den Kleiderschrank TAVA, Modell 12R. Das Möbelstück ist für den Innenbereich in Wohnräumen konzipiert. Eine korrekte Wandmontage ist zwingend erforderlich, um ein Umkippen zu verhindern. Das Produkt enthält Glas- und LED-Elemente, die eine sorgfältige Handhabung erfordern.
Montage und Wandbefestigung
Die Montage sollte gemäß den beiliegenden Zeichnungen erfolgen. Stellen Sie sicher, dass der Boden eben und stabil ist. Warnung: Um ein Umkippen zu verhindern, muss das Möbelstück zwingend mit dem mitgelieferten Montageset an der Wand befestigt werden. Die Wandbefestigung ist nur für massive Wände (z. B. Beton oder Vollziegel) geeignet. Bei anderen Wandkonstruktionen ist ein Fachmann zu konsultieren.
LED-Beleuchtung (Optional)
Das Modell 12RA ist mit einer LED-Beleuchtung ausgestattet. Der Anschluss erfolgt über ein Netzteil an eine 230V AC 50Hz Steckdose. Achten Sie darauf, dass Kabel nicht beschädigt oder eingequetscht werden. Der Stromkreis sollte mit einem Fehlerstromschutzschalter (RCD) abgesichert sein. Die Lichtquellen und die Steuerungseinheit sind bei Bedarf vollständig austauschbar.
Sicherheitshinweise
- Lassen Sie Kinder nicht auf die Möbel klettern.
- Öffnen Sie nicht mehrere Schubladen oder Türen gleichzeitig.
- Glasoberflächen sind robust, können aber bei starken Stößen oder beschädigten Kanten brechen.
- Halten Sie Kleinteile (Schrauben, Dübel) während der Montage von Kindern fern.
- Vermeiden Sie die Aufstellung in der Nähe von Wärmequellen wie Heizkörpern oder Kaminen.
Reinigung und Wartung
Verwenden Sie zur Reinigung ein weiches, leicht feuchtes Tuch. Vermeiden Sie aggressive oder alkoholhaltige Reinigungsmittel, da diese das Finish beschädigen können. Glasflächen sollten mit speziellen Glasreinigern gereinigt und sofort getrocknet werden. Überprüfen Sie regelmäßig die Stabilität der Verbindungen und ziehen Sie Schrauben bei Bedarf nach.
Technische Daten
- Spannung: 230V AC
- Frequenz: 50Hz
- Schutzart: IP20
- Schutzklasse: Klasse II
- Leistungsaufnahme (Typ 12RA): 26,3W
- Energieeffizienzklasse der Lichtquellen: F
Herstellerinformationen
XXXLutz
Praktische Hilfe
Typische Probleme
Möbel kippt oder ist instabil
Stellen Sie sicher, dass das Möbelstück mit dem mitgelieferten Montageset fest an der Wand verankert ist.
Glasoberflächen sind beschädigt
Ersetzen Sie beschädigte Glaselemente durch originale oder gleichwertige Ersatzteile, um die Sicherheit zu gewährleisten.
LED-Beleuchtung funktioniert nicht
Überprüfen Sie die Stromverbindung (230V AC) und ob das Kabel beschädigt oder eingequetscht wurde.
Vor der Verwendung
- Prüfen Sie, ob alle Teile gemäß Montageanleitung vorhanden sind.
- Stellen Sie sicher, dass die Wand für die Befestigung geeignet ist (massives Mauerwerk).
- Halten Sie Werkzeuge wie Hammer, Schraubendreher, Bohrer und Maßband bereit.
- Sorgen Sie für einen ebenen und stabilen Untergrund am Aufstellort.
- Entfernen Sie Kleinteile aus der Reichweite von Kindern.
Technische Daten in der Praxis
- 230V AC / 50Hz
- Standard-Netzspannung für den Betrieb der LED-Beleuchtung.
Abbildungen und Diagramme
- Die Montagezeichnungen zeigen die korrekte Positionierung der Schrauben und Dübel.
- Die LED-Anschlussgrafik zeigt die Verbindung von Netzteil und Steuerungseinheit.

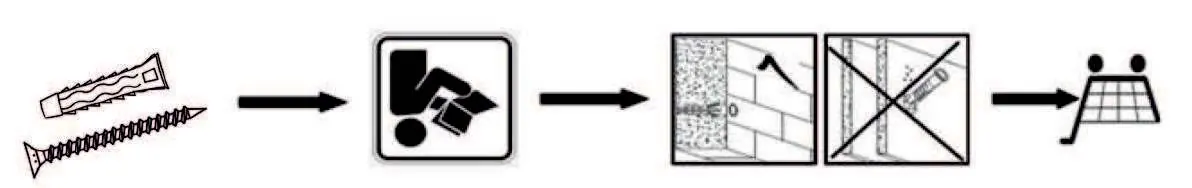

- Die Wandmontage-Skizze verdeutlicht die notwendige Verankerung in der Wand.
Modellkompatibilität
- Nicht für den Außeneinsatz geeignet.
- Nicht für Räume mit hoher Luftfeuchtigkeit (Badezimmer, Waschküchen, Keller) geeignet.
- Wandbefestigung nur für massive Wände geeignet; bei anderen Wandtypen Fachmann hinzuziehen.
