Reparaturanleitung für Xiaomi 15T Pro

Wichtige Informationen zur Reparatur

Diese Anleitung dient als offizielle Referenz für die Reparatur des Xiaomi 15T Pro. Sie richtet sich an Personen, die das Gerät sicher zerlegen und wieder zusammenbauen möchten. Bitte beachten Sie, dass unsachgemäße Reparaturen die Garantie ungültig machen und zu Schäden am Gerät oder Verletzungen führen können.

Sicherheitsvorkehrungen

• Datensicherung: Erstellen Sie vor Beginn der Reparatur ein vollständiges Backup Ihrer Daten.
• ESD-Schutz: Verwenden Sie antistatische Ausrüstung (Armband, Handschuhe, Matte), um empfindliche elektronische Komponenten vor elektrostatischer Entladung zu schützen.
• Stromversorgung: Schalten Sie das Gerät vor der Reparatur aus und trennen Sie es von allen Stromquellen.
• Hitzegefahr: Seien Sie vorsichtig beim Erwärmen des Geräts. Verwenden Sie nur die empfohlenen Heizbeutel und halten Sie sich an die Zeitvorgaben, um eine Überhitzung und mögliche Explosion des Akkus zu vermeiden.
• Originalteile: Verwenden Sie ausschließlich Original-Ersatzteile (OEM), um die Funktionalität und Sicherheit zu gewährleisten.

Benötigte Werkzeuge

Für die Reparatur werden spezifische Werkzeuge benötigt, darunter:

• Heizbeutel und Mikrowelle (zum Erwärmen des Gehäuses)
• Saugnapf
• Kunststoff-Pry-Tool (zum Öffnen des Gehäuses)
• Phillips-Schraubendreher
• Ejektionsstift (für das SIM-Fach)
• ESD-sichere Pinzette
• Crimping-Tool (für den Zusammenbau)
• Luftdichtheits-Tester

Demontage des Geräts

Die Demontage erfolgt in einer festgelegten Reihenfolge:

1. Entfernen des SIM-Kartenfachs.
2. Erwärmen des Geräts, um den Kleber des Akkudeckels zu lösen.
3. Vorsichtiges Abnehmen des Akkudeckels mit Saugnapf und Pry-Tool.
4. Entfernen des mittleren Rahmens und Trennen der Kabelverbindungen.

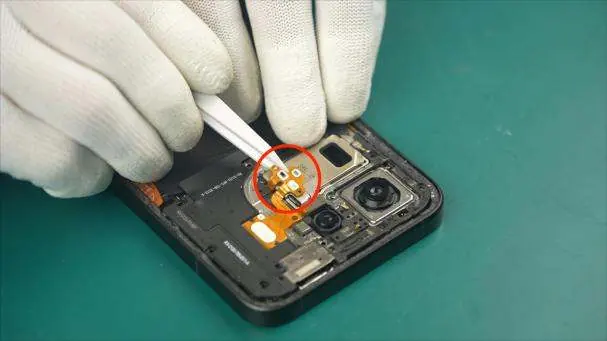

5. Ausbau der Kameraeinheit, des Mainboards, des Lautsprechers und der Sub-Boards.

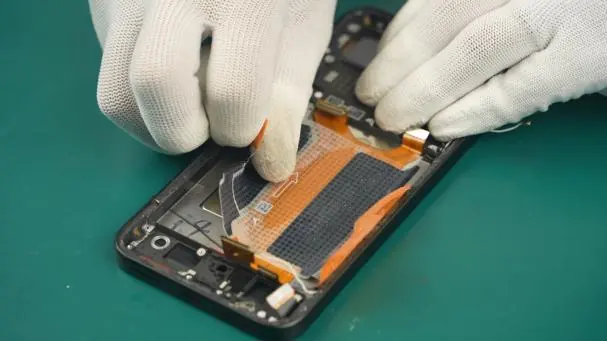

6. Entfernen des Akkus unter Verwendung der Easy-Release-Klebestreifen.

Montage des Geräts

Der Zusammenbau erfolgt in umgekehrter Reihenfolge der Demontage. Achten Sie besonders auf:

• Das gründliche Entfernen von Kleberesten vor dem Auftragen neuer Klebestreifen.
• Die korrekte Platzierung aller Kabel und Steckverbindungen (achten Sie auf das "Klick"-Geräusch).
• Das Festziehen aller Schrauben.
• Die Durchführung eines Luftdichtheitstests nach dem Zusammenbau, falls das Gerät staub- und wasserdicht bleiben soll.

Kalibrierung und Qualitätsprüfung

Nach der Montage wird empfohlen, das Gerät zu kalibrieren und eine Funktionsprüfung durchzuführen. Bei Problemen wenden Sie sich bitte an ein autorisiertes Xiaomi-Servicecenter.
