Installationsanleitung für Xerox Booklet Maker Finisher 097S04981 / 097S04982
Erfahren Sie, wie Sie den Xerox Booklet Maker Finisher (Modelle 097S04981 und 097S04982) korrekt auspacken und installieren. Diese Anleitung führt Sie durch die Entfernung der Transportsicherungen und die Montage der Zubehörteile.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Diese Anleitung beschreibt die korrekte Installation und Vorbereitung des Xerox Booklet Maker Finishers für die Modelle 097S04981 (76B) und 097S04982 (77B). Bitte stellen Sie sicher, dass alle aufgeführten Zubehörteile vorhanden sind, bevor Sie mit der Montage beginnen.
Auspacken und Vorbereitung

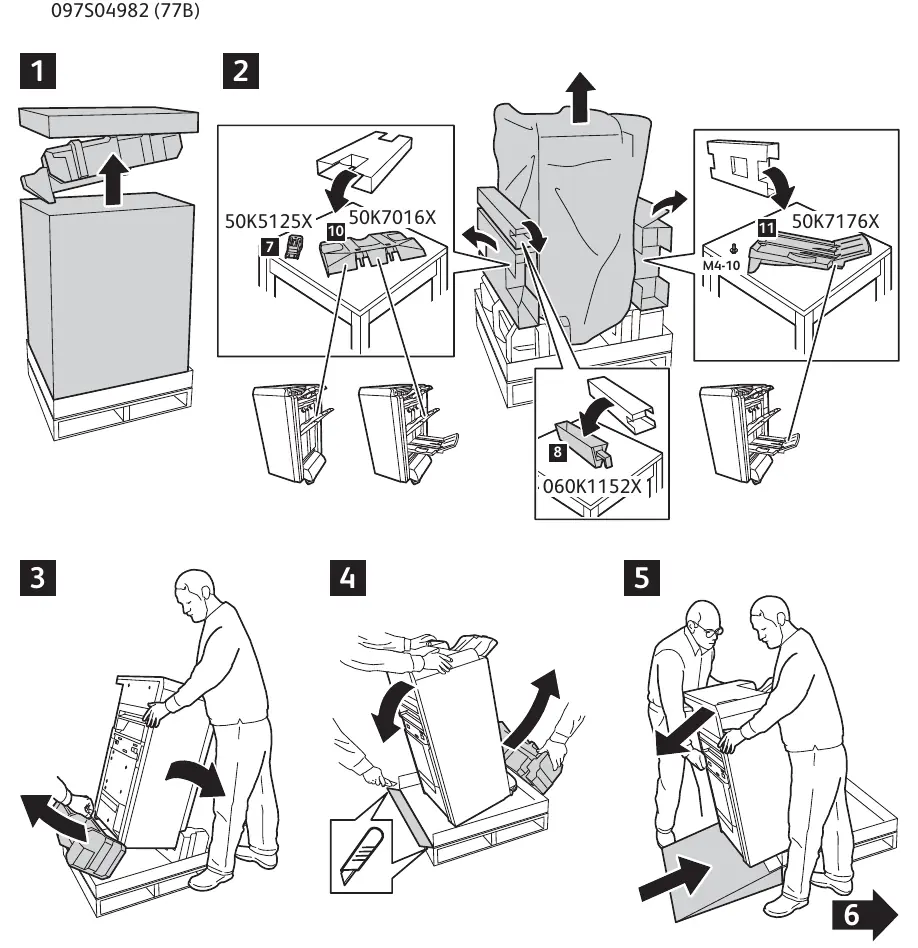

Entfernen Sie vorsichtig die Umverpackung und die Transportsicherungen. Achten Sie darauf, das Gerät nicht zu beschädigen. Die Schritte 1 bis 5 zeigen das Entfernen der äußeren Schutzverpackung und das Positionieren des Geräts am Einsatzort.
Entfernen der Transportsicherungen
Bevor das Gerät in Betrieb genommen werden kann, müssen alle internen und externen Transportsicherungen entfernt werden. Dies umfasst:

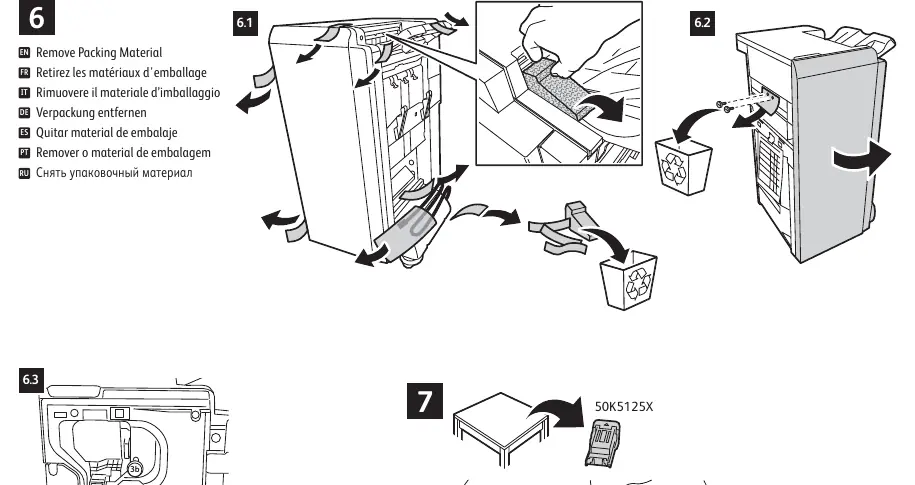

- Entfernen der Klebebänder und Schutzmaterialien aus dem Inneren des Geräts (Schritte 6.1 bis 6.3).
- Entsorgen Sie die Verpackungsmaterialien gemäß den örtlichen Vorschriften.
Montage der Komponenten
Installieren Sie die mitgelieferten Zubehörteile in der angegebenen Reihenfolge:

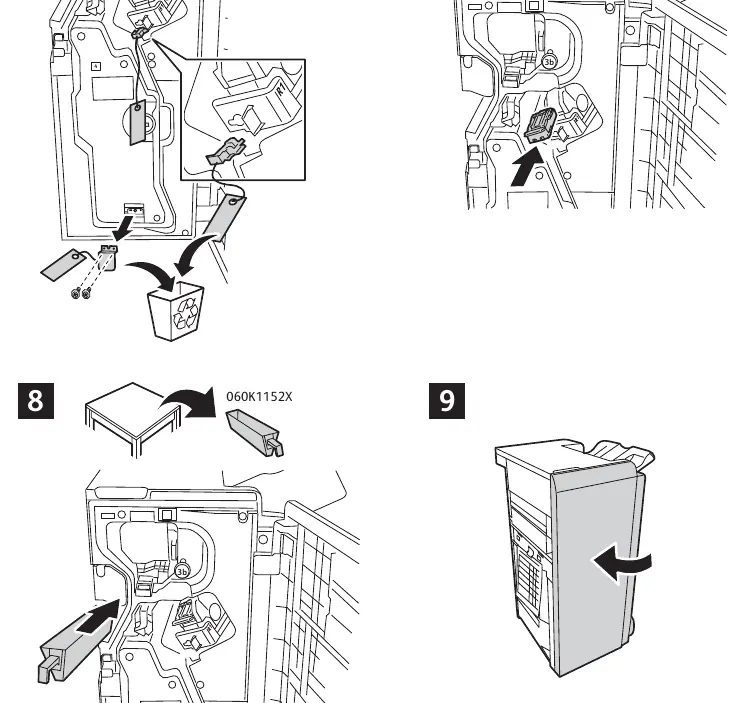

- Schritt 7-8: Montage der Komponenten 50K5125X und 060K1152X.

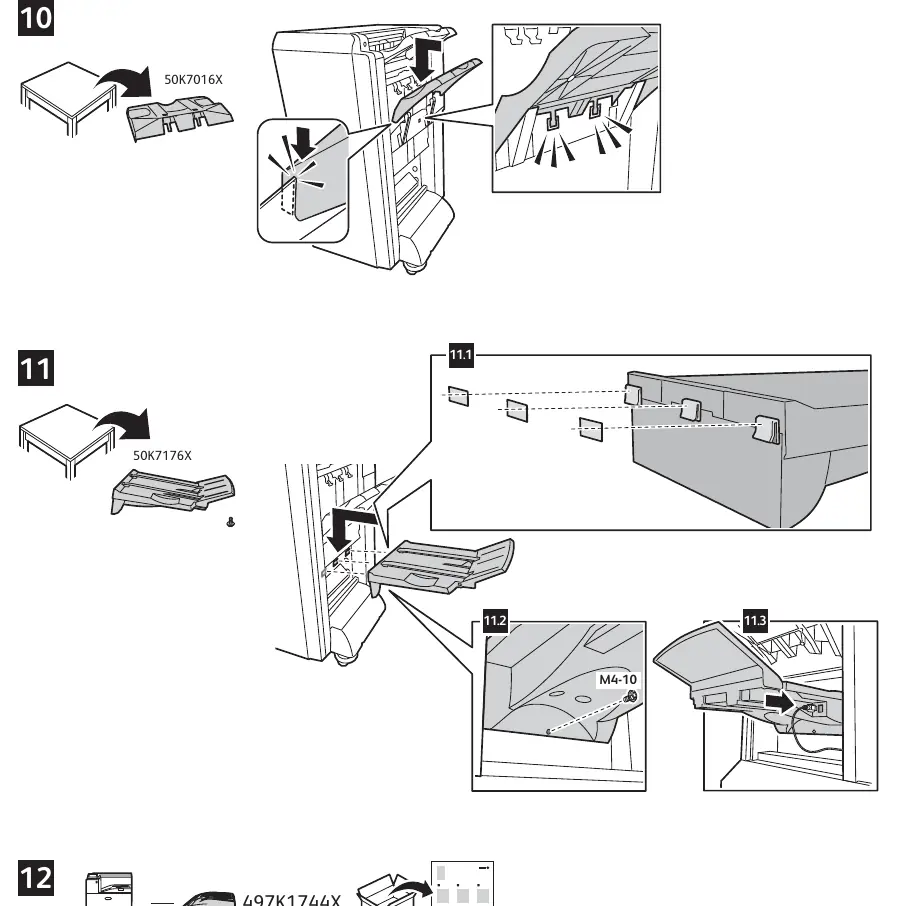

- Schritt 10-11: Montage der Komponenten 50K7016X und 50K7176X.
- Verwenden Sie für die Befestigung der Teile die mitgelieferten M4-10 Schrauben.
Stellen Sie sicher, dass alle Teile fest sitzen und die Verbindungen korrekt eingerastet sind, wie in den Diagrammen dargestellt.
Herstellerinformationen
Xerox
Praktische Hilfe
Typische Probleme
Gerät lässt sich nicht korrekt positionieren
Stellen Sie sicher, dass alle Transportsicherungen und Verpackungsmaterialien vollständig entfernt wurden.
Zubehörteile passen nicht
Überprüfen Sie, ob Sie die korrekten Teilenummern (z.B. 50K5125X, 50K7016X) verwenden und ob alle Schrauben (M4-10) festgezogen sind.
Vor der Verwendung
- Gerät auf einer stabilen, ebenen Fläche positionieren.
- Alle äußeren Verpackungsmaterialien entfernen.
- Alle internen Transportsicherungen und Klebebänder entfernen.
- Überprüfen, ob alle Zubehörteile (50K5125X, 50K7016X, 50K7176X, 060K1152X) vorhanden sind.
- M4-10 Schrauben für die Montage bereithalten.
Abbildungen und Diagramme
- Die Diagramme zeigen die schrittweise Entfernung der Verpackung (Schritte 1-6).
- Die Diagramme 7-11 illustrieren die exakte Positionierung und Montage der verschiedenen Zubehörteile.
Modellkompatibilität
- Gültig für Xerox Booklet Maker Finisher Modelle 097S04981 (76B) und 097S04982 (77B).
