Dieses Dokument enthält die Installations- und Bedienungsanleitung für das Windmill 05W11 5K BTU Klimagerät. Es ist zwingend erforderlich, das Gerät in ein geerdetes 3-Stift-Steckdosen-System einzustecken. Verwenden Sie keine Verlängerungskabel oder Adapter. Die Installation erfordert mindestens zwei Personen, da das Gerät schwer ist.
Sicherheitshinweise
- Verwenden Sie nur geerdete 3-Stift-Steckdosen.
- Entfernen Sie niemals den Erdungsstift.
- Das Gerät muss für Wartungsarbeiten vom Stromnetz getrennt werden.
- Das Gerät verwendet R32-Kältemittel, das brennbar ist; halten Sie es von Zündquellen fern.
- Betriebsgrenzen: Außenbereich 61-110°F (16-43°C), Innenbereich 61-90°F (16-32°C).
Fensteranforderungen

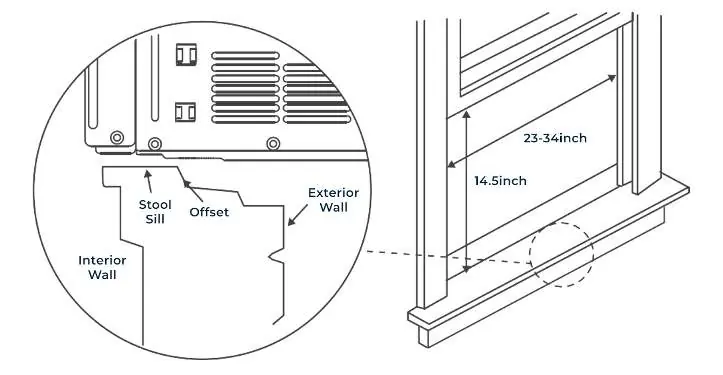

Das Gerät ist für Schiebefenster (vertikal öffnend) mit einer Breite von 23-34 Zoll (ca. 58-86 cm) und einer Mindesthöhe von 14,5 Zoll (ca. 37 cm) ausgelegt. Sorgen Sie für mindestens 2 Fuß (ca. 60 cm) Freiraum um das Gerät für eine optimale Luftzirkulation.
Installation und Montage

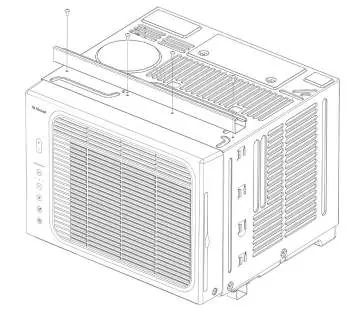

- Montieren Sie die obere Schiene mit den mitgelieferten Schrauben am Gerät.

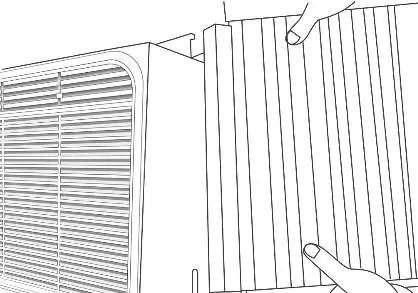

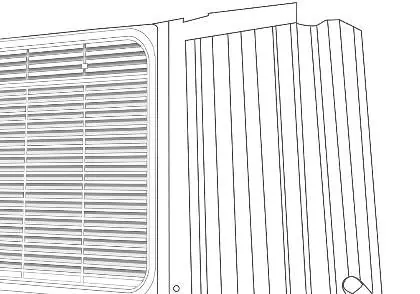

- Installieren Sie die Akkordeon-Seitenpaneele in den seitlichen Führungen.
- Platzieren Sie das Gerät im Fenster und stellen Sie sicher, dass es für den Kondenswasserabfluss leicht nach außen geneigt ist (ca. 3°).
- Sichern Sie das Gerät mit dem Rahmenverschluss und den Fensterriegeln.
- Dichten Sie verbleibende Lücken mit dem mitgelieferten Schaumstoff ab.
Bedienung und Modi
- Cool: Effektive Kühlung und Feuchtigkeitskontrolle.
- Eco: Energiesparmodus; das Gerät schaltet sich bei Erreichen der Zieltemperatur ab.
- Fan: Nur Ventilatorbetrieb ohne Kühlung.
Das Display blendet nach 1 Minute aus. Um das Gerät im Dunkeln zu betreiben, halten Sie die Mode-Taste 3 Sekunden lang gedrückt, um die Anzeigeleuchten auszuschalten.
Wartung und Reinigung
Reinigen Sie den Luftfilter monatlich. Schalten Sie das Gerät aus, ziehen Sie den Netzstecker, schieben Sie den Filter heraus, waschen Sie ihn mit warmem Wasser und mildem Spülmittel, lassen Sie ihn vollständig trocknen und setzen Sie ihn wieder ein.
Praktische Hilfe
Typische Probleme
Reinigen Sie den Luftfilter und halten Sie die Filter-Taste 3 Sekunden lang gedrückt, um die Anzeige zurückzusetzen.
Testen Sie den Stecker gemäß Anleitung. Wenn der Test fehlschlägt, verwenden Sie das Gerät nicht und kontaktieren Sie den Support.
Stellen Sie sicher, dass das Gerät leicht nach außen geneigt ist (ca. 3°).
Vor der Verwendung
- Prüfen Sie, ob eine geerdete 3-Stift-Steckdose vorhanden ist.
- Stellen Sie sicher, dass das Fenster die Mindestmaße erfüllt.
- Haben Sie eine zweite Person für die Installation bereit?
- Prüfen Sie, ob alle benötigten Schrauben und Paneele vorhanden sind.
- Stellen Sie sicher, dass keine Wärmequellen in der Nähe sind.
Technische Daten in der Praxis
- R32 Kältemittel
- Umweltfreundliches, aber brennbares Kältemittel; erfordert vorsichtige Handhabung.
Abbildungen und Diagramme
- Fig.5 zeigt die notwendige Neigung für den Wasserabfluss bei Sturmfenstern.
- Fig.9-10 zeigen die Montage des Rahmenverschlusses am Fensterbrett.

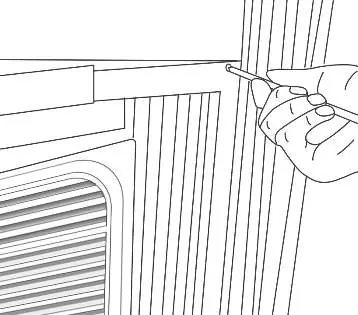

- Fig.13 zeigt die Sicherung des unteren Fensterflügels mit dem Riegel.
Modellkompatibilität
- Nur für vertikal öffnende Schiebefenster geeignet.
- Nicht mit Verlängerungskabeln oder Adaptern verwenden.
- Nicht für die Installation in Räumen mit offenen Feuerquellen geeignet.
