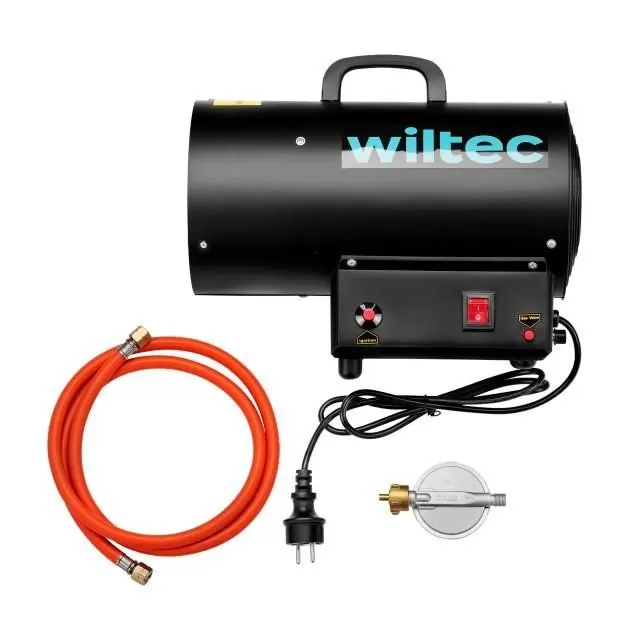

Bedienungsanleitung für WilTec Gasheizgebläse 65023
Detaillierte Bedienungsanleitung für das WilTec Gasheizgebläse 65023. Erfahren Sie alles über die sichere Installation, Inbetriebnahme, Wartung und Fehlerbehebung für dieses Heizgerät.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Um das Gerät zu starten, schalten Sie den Ventilator ein, drücken den Gasknopf und betätigen den Piezo-Zünder. Halten Sie den Gasknopf nach dem Zünden 10 Sekunden gedrückt. S. 8
Wichtigste Schritte
- Inbetriebnahme S. 8
- Ausschalten S. 8
Erste Inbetriebnahme
- Gasflasche anschließen, Dichtheit prüfen, Strom anschließen, Ventilator einschalten, Zündknopf drücken. S. 8
Probleme und Lösungen
Motor läuft nicht
Stromversorgung prüfen oder Sicherheitsthermostat abkühlen lassen.
S. 14Wartung und Reset
- Regelmäßige Reinigung der Ventilatorflügel und Überprüfung durch Fachpersonal. S. 10, 12
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leistung | 15 kW | Nennwärmeleistung | S. 12 |
| Verbrauch | 1,09 kg/h | Gasverbrauch | S. 12 |
Wo es im PDF steht
- Sicherheitshinweise S. 5, 6
- Installation und Betrieb S. 8
- Fehlerbehebung S. 14
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält wichtige Sicherheits- und Betriebshinweise für das WilTec Gasheizgebläse 65023. Das Gerät ist ausschließlich für den Betrieb mit Flüssiggas (LPG) vorgesehen. Ein sicherer Betrieb erfordert eine ausreichende Belüftung (25 cm³ pro kW) und die Einhaltung der Sicherheitsabstände zu brennbaren Materialien.
Sicherheitshinweise
- Verbrennungsgefahr: Berühren Sie keine heißen Oberflächen. Halten Sie Kinder und Tiere fern.
- Erstickungsgefahr: Nicht in Wohnräumen verwenden. Nur in gut belüfteten Bereichen oder im Freien einsetzen.
- Gaslecks: Bei Gasgeruch sofort die Gaszufuhr schließen, das Gebäude verlassen und Hilfe rufen. Niemals offene Flammen zur Lecksuche verwenden.
- Überhitzung: Das Heizgerät niemals abdecken.
- Belüftung: Eine kontinuierliche Belüftung ist zwingend erforderlich.
Installation
Stellen Sie sicher, dass das Gerät auf einer stabilen, nicht brennbaren Oberfläche steht.
- Verbinden Sie den Gasschlauch mit dem Druckminderer und schließen Sie diesen an die Gasflasche an.
- Überprüfen Sie alle Anschlüsse mit Seifenwasser auf Dichtheit.
- Schließen Sie das Gerät an eine geerdete 230 V ~ 50 Hz Stromquelle an.
Betrieb
Einschalten:
- Schalten Sie den Netzschalter auf "I".
- Drücken Sie den Gasknopf und betätigen Sie wiederholt den Piezo-Zünder, bis die Flamme brennt.
- Halten Sie den Gasknopf nach dem Zünden für ca. 10 Sekunden gedrückt, um das Thermoelement zu aktivieren.
Ausschalten:
- Schließen Sie zuerst das Gasventil an der Flasche.
- Lassen Sie den Ventilator laufen, bis die Flamme erlischt.
- Schalten Sie den Netzschalter auf "O".
Wartung
- Das Gerät sollte mindestens einmal jährlich von einem Fachmann überprüft werden.
- Reinigen Sie das Gerät regelmäßig, insbesondere die Ventilatorflügel und das Innere des Gehäuses mit Druckluft.
- Überprüfen Sie regelmäßig den Zustand des Gasschlauchs und des Druckminderers.
Technische Daten
- Leistung: 15 kW (51.180 BTU)
- Gasart: Flüssiggas (LPG)
- Verbrauch: 1,09 kg/h
- Zündung: Piezoelektrisch
Praktische Hilfe
Typische Probleme
Motor läuft nicht
Stromversorgung prüfen oder prüfen, ob der Sicherheitsthermostat ausgelöst hat (ca. 1 Minute warten und neu starten).
Brenner zündet nicht
Gasflaschenventil öffnen, prüfen ob Flasche leer ist, Düse reinigen oder Position der Zündelektrode prüfen.
Heizung schaltet während des Betriebs ab
Gasdruckminderer prüfen, Luftzufuhr sicherstellen oder bei Vereisung der Flasche eine größere Flasche verwenden.
Vor der Verwendung
- Gerät auf Transportschäden prüfen.
- Gasschlauch und Druckminderer fest an die Gasflasche anschließen.
- Alle Gasanschlüsse mit Seifenwasser auf Dichtheit prüfen.
- Sicherstellen, dass eine ausreichende Belüftung vorhanden ist.
- Netzanschluss (230 V) prüfen.
Abbildungen und Diagramme
- Fig. 1: Anschluss von Gasflaschen (ggf. zwei Flaschen für höhere Entnahme).
- Fig. 2-4: Bedienungselemente (Schalter, Gasknopf, Zünder).
- Fig. 5: Position der Zündelektrode für Wartungszwecke.
Modellkompatibilität
- Nur für Flüssiggas (LPG) geeignet.
- Nicht für Wohnräume oder geschlossene Räume ohne ausreichende Belüftung geeignet.
