Der Welldana iSAVERX 1100/1100C ist ein Frequenzumrichter, der ausschließlich für Poolpumpen mit Permanent-Split-Kondensatormotor entwickelt wurde. Vor der Installation ist es zwingend erforderlich, die Kompatibilität der Pumpe zu prüfen. Das Gerät darf nicht mit Motoren verwendet werden, die über Fliehkraftschalter, Anlaufrelais, Serien- oder Gleichstrommotoren oder Spaltpol-Asynchronmotoren verfügen. Ein RCD mit einem Nennfehlerstrom von maximal 30mA ist für den Betrieb erforderlich.

Installation
Stellen Sie sicher, dass der Installationsort folgende Bedingungen erfüllt:

- Umgebungstemperatur zwischen -10°C und 40°C.
- Relative Luftfeuchtigkeit zwischen 45% und 90% (nicht kondensierend).
- Höhe unter 1000m über dem Meeresspiegel.
- Schutz vor direkter Sonneneinstrahlung und gute Belüftung.
Für eine effiziente Kühlung muss das Gerät mit ausreichendem Freiraum installiert werden (mindestens 40 cm oben, 25 cm unten). Blockierte Belüftung kann zu Überhitzung führen.
Anschluss an die Poolpumpe
Schalten Sie vor der Installation die Stromversorgung der Poolpumpe aus. Das Gerät wird an der Wand montiert. Die Poolpumpe wird in die Steckdose des Geräts (gekennzeichnet als PUMP CONNECTION ONLY) eingesteckt. Es wird empfohlen, dass die Gesamtlänge des Ausgangskabels des Geräts und des Stromkabels der Poolpumpe 2 Meter nicht überschreitet. Verbinden Sie das Gerät anschließend mit der ursprünglichen Stromquelle (Hauptschalter/Chlorinator/Timer).



Bedienung und Einstellungen
Das Gerät verfügt über drei Betriebsmodi (Geschwindigkeitsbereiche):

- Night (Low): 1200–1650 U/min (Standard 1400 U/min)
- Day (Medium): 1700–2400 U/min (Standard 2000 U/min)
- Backwash (High): 2450–2900 U/min (Standard 2900 U/min)
Nach dem Einschalten führt die Pumpe eine einminütige Selbstansaugung mit maximaler Geschwindigkeit durch. Über das Bedienfeld können Sie die Geschwindigkeit anpassen oder bis zu 4 Timer für den täglichen Betrieb einstellen.
Externe Steuerung
Das Gerät bietet optionale externe Steuerungsmöglichkeiten über digitale Eingänge (PIN 1-4). Es darf keine externe Spannung an diese Eingänge angelegt werden. Die Steuerung erfolgt durch Verbinden der entsprechenden PINs mit COM.
Fehlerbehebung
Das Gerät zeigt Fehlercodes auf dem Display an. Codes wie E001 (abnormale Eingangsspannung) oder E002 (Ausgangsstrom zu hoch) sind oft nicht fehlerhaft. Bei anderen Fehlern (E101-E205) kontaktieren Sie bitte Ihren Lieferanten. AL01 ist kein Fehler, sondern eine automatische Geschwindigkeitsreduzierung bei hoher Temperatur.
Praktische Hilfe
Typische Probleme
Dies ist kein Fehler. Das Gerät reduziert automatisch die Geschwindigkeit zum Selbstschutz bei hoher Temperatur. Es nimmt den Betrieb bei 68°C wieder auf.
Abnormale Eingangsspannung oder Ausgangsstrom zu hoch. Dies sind oft keine Fehler, das Gerät schützt sich selbst.
Interne Fehler (z.B. Heat sink over heat, EEPROM failure). Bitte kontaktieren Sie Ihren Lieferanten.
Prüfen Sie, ob das Gerät entsperrt ist (halten Sie die Lock/Mode-Taste 3 Sekunden lang gedrückt).
Vor der Verwendung
- Prüfen Sie das Gerät auf Transportschäden.
- Stellen Sie sicher, dass der Installationsort gut belüftet ist.
- Verwenden Sie einen RCD mit maximal 30mA Fehlerstrom.
- Stellen Sie sicher, dass die Poolpumpe einen Permanent-Split-Kondensatormotor hat.
- Stellen Sie sicher, dass die Umgebungstemperatur zwischen -10°C und 40°C liegt.
Technische Daten in der Praxis
- Priming time
- Standardmäßig 1 Minute, einstellbar von 0 bis 10 Minuten.
- Input voltage
- 220~240V, 50Hz.
Abbildungen und Diagramme
- Fig. 2: Installationsabstände für ausreichende Belüftung.

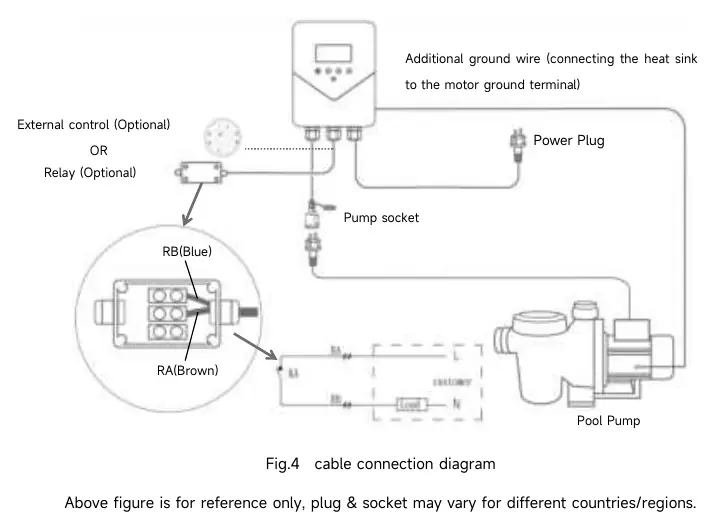

- Fig. 4: Kabelanschlussdiagramm für die Poolpumpe.
- Fig. 6: Schaltplan für 1-Phasen-Pumpenanschluss.
- Fig. 7: Schaltplan für 3-Phasen-Pumpenanschluss.
Modellkompatibilität
- Nicht kompatibel mit Motoren mit Fliehkraftschalter.
- Nicht kompatibel mit Motoren mit Anlaufrelais oder Schaltern.
- Nicht kompatibel mit Serien- oder Gleichstrommotoren.
- Nicht kompatibel mit Spaltpol-Asynchronmotoren.
