Installations- und Verdrahtungsanleitung für Vent-Axia 1.5A Drehzahlregler

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Installations- und Verdrahtungsanweisungen für den Vent-Axia 1.5A elektronischen Einphasen-Drehzahlregler. Vor der Installation muss sichergestellt werden, dass die Nennleistung des Reglers für die Größe des Motors geeignet ist und die Spannungs- sowie Frequenzwerte korrekt sind. Das Gerät muss zwingend geerdet werden.

Montage

Der Regler kann an jedem geeigneten Ort installiert werden, sofern er nicht direkten Wärmequellen wie Heizkörpern oder Boilern ausgesetzt ist. Installieren Sie das Gerät nicht an Orten mit Wasserspritzern, Kondensation, Feuchtigkeit oder Nässe. Stellen Sie sicher, dass der Regler in einem gut belüfteten Bereich montiert wird und das Gehäuse mit geeigneten Schrauben oder Bolzen sicher befestigt ist. Wenn das Gehäuse auf einer Metalloberfläche oder Trennwand montiert wird, muss sichergestellt werden, dass die Oberfläche geerdet ist.

Verdrahtung

Die Netzstromversorgung muss vor Beginn der Verdrahtungsarbeiten isoliert werden. Die Installation muss mit einem zweipoligen Trennschalter ausgestattet sein, der eine Kontaktöffnung von mindestens 3 mm aufweist und mit einer 3-Ampere-Sicherung geschützt ist. Wenn die Verkabelung nicht in einem Rohr verlegt wird, müssen die Versorgungs- und Ausgangskabel sicher an der Montagefläche in der Nähe des Reglers befestigt werden.

Bedienung und Einstellung der Mindestgeschwindigkeit

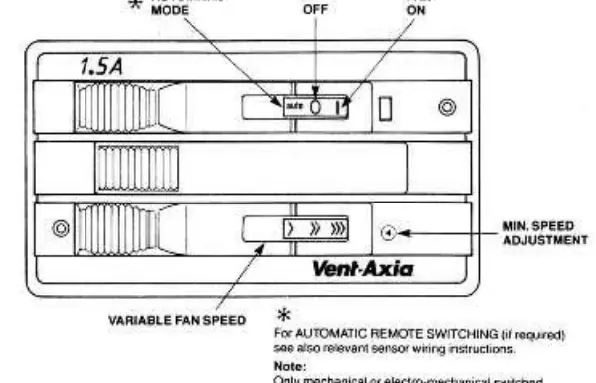

Der Regler verfügt über einen Drehknopf für die variable Lüftergeschwindigkeit sowie eine Einstellung für die Mindestgeschwindigkeit. Die Mindestgeschwindigkeit ist ab Werk voreingestellt. Um diese anzupassen, schieben Sie den unteren Schieberegler ganz nach links, um den Einstellschraubendreher freizulegen. Verwenden Sie einen kleinen Schraubendreher, um die Mindestgeschwindigkeit durch Drehen im Uhrzeigersinn zu erhöhen. Stellen Sie nach jeder Anpassung sicher, dass der Lüfter aus dem Stillstand anläuft, wenn der Drehknopf auf die niedrigste Stufe gestellt wird.

Sicherheitshinweise

Die Installation muss in Übereinstimmung mit den geltenden Verdrahtungsvorschriften (z. B. BS 7671:1992, I.E.E. Wiring Regulations) und den örtlichen Bauvorschriften erfolgen. Stellen Sie sicher, dass alle Sicherheitsvorschriften und Praktiken bei der Installation und Verwendung dieses Geräts eingehalten werden. Bei Verwendung einer automatischen Steuerung über einen elektromechanischen Ein-/Ausschalter (z. B. Thermostat, Timer, Relais) muss sichergestellt werden, dass der Sensorschalter für die geschaltete Last ausreichend ausgelegt ist.
