Montageanleitung für Wayfair Millwood Pines Asante Farmhouse 2-Türer Akzentschrank
Detaillierte Montageanleitung für den Wayfair Millwood Pines Asante Farmhouse 2-Türer Akzentschrank. Enthält Sicherheitshinweise, eine vollständige Teileliste und eine Schritt-für-Schritt-Anleitung für den Aufbau.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung beschreibt den schrittweisen Aufbau des Wayfair Millwood Pines Asante Farmhouse 2-Türer Akzentschranks. Der Aufbau umfasst die Montage des Rahmens, der Beine und des Regals. S. 1, 2, 3, 4
Wichtigste Schritte
- Montage des Rahmens (Schritt 1-4) S. 3, 4
- Montage der Beine (Schritt 5-6) S. 5
- Einsetzen des Regals (Schritt 7) S. 6
Probleme und Lösungen
Probleme bei der Installation oder Nutzung
Kontaktieren Sie den Support unter [email protected] mit Bestellnummer und Fehlerbeschreibung.
S. 6Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Belastung Tischplatte | 80 lbs | Maximale Traglast | S. 2 |
| Belastung Regalboden | 30 lbs | Maximale Traglast | S. 2 |
Wo es im PDF steht
- Teileliste und Warnhinweise S. 2
- Montageschritte 1-2 S. 3
- Montageschritte 3-4 S. 4
- Montageschritte 5-6 S. 5
- Montageschritt 7 S. 6
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Bitte lesen Sie diese Anleitung vor dem Aufbau sorgfältig durch und bewahren Sie sie für zukünftige Referenzzwecke auf. Beachten Sie folgende Sicherheitshinweise:
- Verwenden Sie keine Elektrowerkzeuge, um Schäden am Material zu vermeiden.
- Ziehen Sie die Schrauben nicht zu fest an.
- Überprüfen Sie regelmäßig alle Hardware-Verbindungen und ziehen Sie diese bei Bedarf nach.
- Verwenden Sie das Produkt nicht, wenn Komponenten beschädigt sind.
- Nur für den privaten (nicht gewerblichen) Gebrauch bestimmt.
- Nicht auf das Produkt setzen oder stellen.
- Maximale Belastung: 80 lbs (ca. 36 kg) für die Tischplatte und 30 lbs (ca. 13,5 kg) für den Regalboden, gleichmäßig verteilt.
Montageanleitung
Stellen Sie sicher, dass Sie alle Teile vor dem Zusammenbau anhand der Teileliste (A-H, H1-H6) überprüft haben. Legen Sie die Tischplatte (A) für den Aufbau auf eine weiche Oberfläche, um die Oberfläche zu schützen.
Schritt 1-2: Grundrahmen
Befestigen Sie die Rückwand (C) an der Tischplatte (A) mit den kurzen Sechskantschrauben (H1) und Unterlegscheiben (H3) unter Verwendung des Inbusschlüssels (H5). Achten Sie darauf, dass die Rückwand in der Nut der Tischplatte ausgerichtet ist. Lassen Sie die Schrauben in diesem Schritt noch locker. Setzen Sie anschließend die Seitenteile (D) ein und richten Sie diese an der Nut der Rückwand (C) aus.

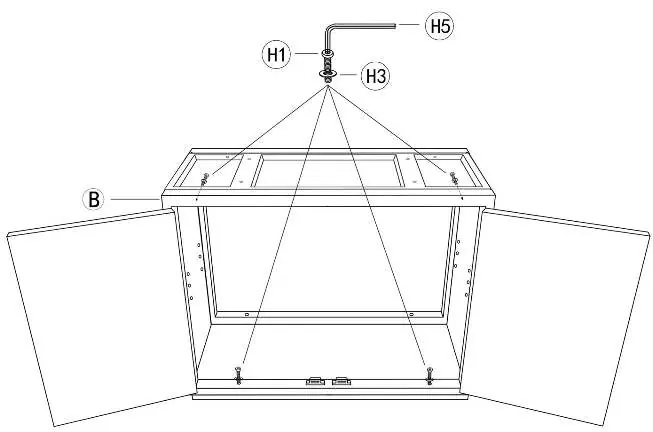

Schritt 3-4: Boden und Front
Befestigen Sie das Bodenpaneel (E) mit den Sechskantschrauben (H1) und Unterlegscheiben (H3). Achten Sie darauf, dass der Türstopper am Bodenpaneel zur offenen Vorderseite zeigt. Lassen Sie die Schrauben locker. Befestigen Sie dann das Frontpaneel (B) mit den Sechskantschrauben (H1) und Unterlegscheiben (H3). Ziehen Sie nach Abschluss dieser Schritte alle Schrauben von Schritt 1 bis 4 vollständig fest.

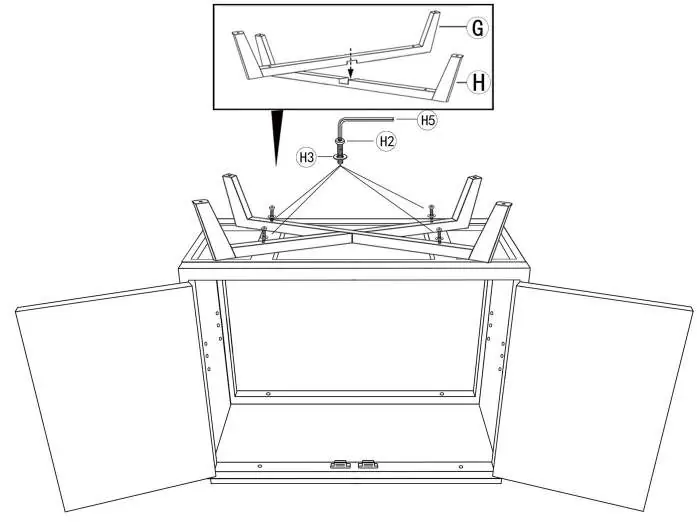

Schritt 5-6: Beine und Füße
Platzieren Sie die Beine (G und H) wie abgebildet und befestigen Sie diese am Boden des Schranks mit den langen Sechskantschrauben (H2) und Unterlegscheiben (H3). Bringen Sie anschließend die Fußpolster (H4) an der Unterseite aller Beine an.
Schritt 7: Regalboden
Öffnen Sie die Türen und setzen Sie die Regalstifte (H6) in die gewünschten Löcher an den Seitenteilen ein (es stehen 6 verstellbare Positionen zur Verfügung). Legen Sie den Regalboden (F) auf die Stifte.
Kontakt
Bei Problemen während der Installation oder Nutzung senden Sie bitte eine E-Mail an [email protected]. Geben Sie dabei Ihre Bestellnummer und eine detaillierte Beschreibung des Problems an. Fügen Sie nach Möglichkeit relevante Bilder bei, um die Unterstützung zu beschleunigen.
Herstellerinformationen
Wayfair
Praktische Hilfe
Typische Probleme
Schrauben lassen sich nicht festziehen oder greifen nicht
Überprüfen Sie, ob die Teile korrekt ausgerichtet sind. Verwenden Sie keine Elektrowerkzeuge, da diese das Material beschädigen können.
Instabiler Stand des Schranks
Überprüfen Sie, ob alle Schrauben (Schritt 1-4) vollständig festgezogen wurden und ob die Fußpolster (H4) korrekt montiert sind.
Vor der Verwendung
- Alle Teile gemäß Teileliste auf Vollständigkeit prüfen
- Weiche Unterlage für den Aufbau vorbereiten
- Inbusschlüssel (H5) bereitlegen
- Gewichtsbeschränkungen (80 lbs Tischplatte / 30 lbs Regalboden) beachten
- Keine Elektrowerkzeuge verwenden
Technische Daten in der Praxis
- Maximale Belastung Tischplatte
- 80 lbs (ca. 36 kg) bei gleichmäßiger Verteilung
- Maximale Belastung Regalboden
- 30 lbs (ca. 13,5 kg) bei gleichmäßiger Verteilung
- Regalverstellung
- 6 verschiedene Höhenpositionen durch Regalstifte möglich
Abbildungen und Diagramme
- Schritt 1-2: Ausrichtung der Nuten zwischen Rückwand und Tischplatte
- Schritt 3: Ausrichtung des Türstoppers am Bodenpaneel
- Schritt 5: Montage der Beine G und H
- Schritt 7: Einsetzen der Regalstifte H6
Modellkompatibilität
- Nur für den Innenbereich und Wohngebrauch geeignet.
