Bedienungsanleitung für Waveshare 1.9inch Segment e-Paper V1.1
Schnellstartanleitung und technisches Handbuch für das Waveshare 1.9inch Segment e-Paper V1.1. Erfahren Sie alles über Pin-Belegung, elektrische Spezifikationen, mechanische Abmessungen und wichtige Sicherheitshinweise für den Betrieb.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält technische Spezifikationen und Handhabungshinweise für das Waveshare 1.9inch Segment e-Paper V1.1. Das Modul ist für den Einsatz in Geräten wie Thermometern konzipiert. Achten Sie besonders auf die Handhabungshinweise, da das Display aus zerbrechlichen Materialien besteht und empfindlich auf Feuchtigkeit, Biegung und extreme Temperaturen reagiert.
Produktübersicht
Das 1.9inch Segment e-Paper V1.1 ist ein elektrophoretisches Display-Modul mit integrierten Segment-Treibern. Es zeichnet sich durch einen geringen Stromverbrauch, einen weiten Betrachtungswinkel und eine I2C-Schnittstelle aus.

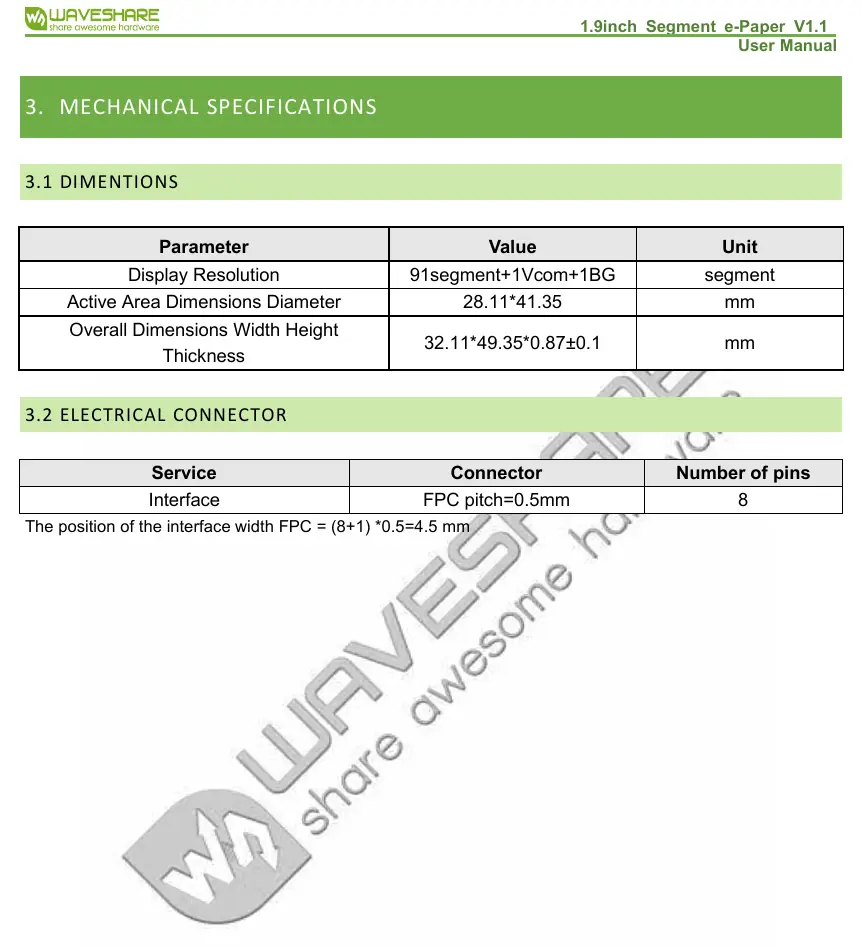

Mechanische Spezifikationen
Das Modul hat eine Display-Auflösung von 91 Segmenten + 1 Vcom + 1 BG. Die Gesamtabmessungen betragen 32,11 x 49,35 x 0,87 mm. Der Anschluss erfolgt über einen 8-poligen FPC-Stecker mit einem Pitch von 0,5 mm.

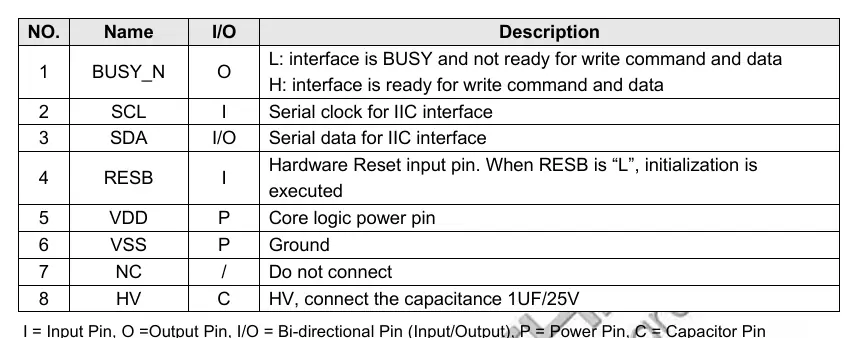

Pin-Belegung
Das Modul verfügt über 8 Pins:
- BUSY_N: Statusanzeige (L: beschäftigt, H: bereit).
- SCL: Serieller Takt für IIC-Schnittstelle.
- SDA: Serielle Daten für IIC-Schnittstelle.
- RESB: Hardware-Reset-Eingang (L: Initialisierung).
- VDD: Stromversorgung für die Kernlogik.
- VSS: Masse (Ground).
- NC: Nicht anschließen.
- HV: Hochspannung, Anschluss für 1uF/25V Kondensator.
Elektrische Eigenschaften
Die Logikspannung (VDD) sollte zwischen 1,9 V und 3,6 V liegen. Die Gate-Positive-Spannung (VPP) liegt typischerweise bei 15 V. Der Betriebstemperaturbereich liegt zwischen 0°C und 50°C. Es darf keine Kondensation oder Frost auf dem Display auftreten.
Handhabung und Sicherheit
Beachten Sie folgende Sicherheitshinweise, um Schäden am Display zu vermeiden:
- Das Display ist zerbrechlich; nicht biegen, verdrehen oder fallen lassen.
- Nicht bei laufendem Betrieb den Stecker abziehen oder anschließen.
- Vor aggressiven Gasen (Säure, Alkali) schützen.
- Zur Reinigung nur ein weiches, trockenes Tuch ohne Chemikalien verwenden. Nicht fest auf die Oberfläche drücken.
- Vor Feuchtigkeit, Frost und Tau schützen, da dies zu dauerhaften Schäden führen kann.
- Lagerung: In der Originalverpackung bei 15°C bis 35°C und 30% bis 60% relativer Luftfeuchtigkeit.
Praktische Hilfe
Typische Probleme
Display zeigt keine Reaktion oder Fehler
Prüfen Sie die Spannungsversorgung (VDD 1.9-3.6V) und ob der RESB-Pin korrekt initialisiert wurde.
Display beschädigt oder zerkratzt
Vermeiden Sie mechanischen Druck, Biegen oder Verdrehen des Panels. Verwenden Sie zur Reinigung nur ein weiches, trockenes Tuch ohne Druck.
Feuchtigkeitsschäden
Stellen Sie sicher, dass keine Kondensation oder Frost auf dem Display entsteht. Lagern Sie das Modul in einer kontrollierten Umgebung.
Vor der Verwendung
- Prüfen Sie die Pin-Belegung vor dem Anschluss.
- Stellen Sie sicher, dass die Versorgungsspannung (VDD) innerhalb der Spezifikationen liegt.
- Verwenden Sie einen 1uF/25V Kondensator am HV-Pin.
- Reinigen Sie das Display nur mit einem weichen, trockenen Tuch.
- Lagern Sie das Modul in der Originalverpackung.
Technische Daten in der Praxis
- Display Resolution
- 91 Segmente + 1 Vcom + 1 BG.
- Schnittstelle
- I2C-Schnittstelle über 8-poligen FPC-Anschluss.
- Betriebstemperatur
- 0°C bis 50°C (kein Frost/Kondensation).
Abbildungen und Diagramme
- Das mechanische Diagramm zeigt die Abmessungen des Moduls und die Position des FPC-Anschlusses.
- Das Blockdiagramm verdeutlicht die Verbindung zwischen Panel, Treiber und 8-Pin-Eingang.
Modellkompatibilität
- Das Modul ist für den Einsatz in Thermometern konzipiert.
- Nicht für den Betrieb unter Frostbedingungen geeignet.
