Entwicklerhandbuch für Elecrow CrowPanel Advanced 10.1inch ESP32-P4 HMI AI Display

Ein umfassender Leitfaden für das Elecrow CrowPanel Advanced 10.1inch ESP32-P4 HMI AI Display. Enthält 17 Lektionen zur Programmierung, von der Hello-World-Ausgabe bis zur WiFi- und LoRa-Kommunikation.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Entwicklerhandbuch für das Elecrow CrowPanel Advanced 10.1inch ESP32-P4 HMI AI Display. Es führt durch 17 Lektionen, die den Einstieg in die Programmierung mit dem ESP-IDF Framework erleichtern. Die Anleitung deckt Hardware-Schnittstellen, Peripheriegeräte und drahtlose Kommunikationsmodule ab.

Programmier-Lektionen

Board-Layout mit UART- und USB-Anschlüssen
Board-Layout mit UART- und USB-Anschlüssen

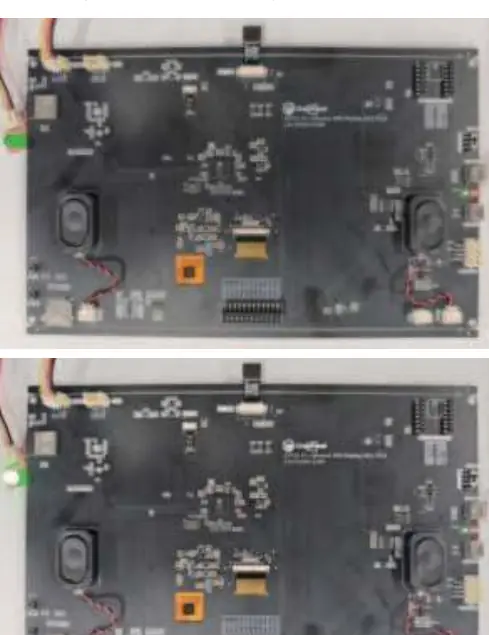

LED-Betriebsanzeige
LED-Betriebsanzeige

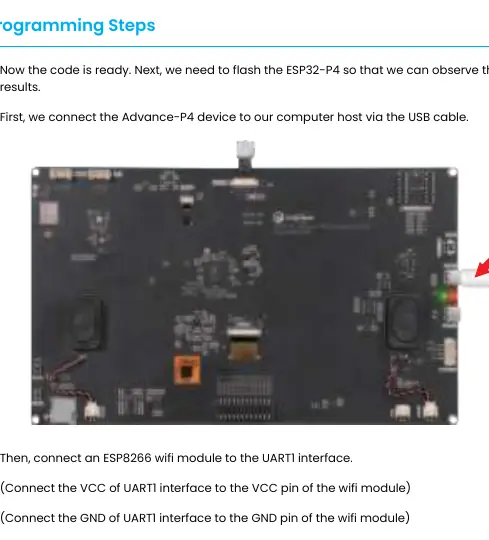

Anschluss des WiFi-Moduls an UART1
Anschluss des WiFi-Moduls an UART1
Touchscreen-Interaktion
Touchscreen-Interaktion
SD-Kartenslot
SD-Kartenslot
  • Lektion 1-4: Grundlagen, Hello World, LED-Steuerung, UART-Schnittstellen und serielle Kommunikation.
  • Lektion 5-7: Touchscreen-Nutzung, USB 2.0 HID-Geräte und Bildschirm-Backlight-Steuerung.
  • Lektion 8: SD-Karten-Dateizugriff (Lesen/Schreiben).
  • Lektion 9: LVGL-basierte Lichtsteuerung.
  • Lektion 10: Temperatur- und Feuchtigkeitssensor (DHT20).
  • Lektion 11-12: Audio-Aufnahme, Wiedergabe und Abspielen von WAV-Dateien von SD-Karte.
  • Lektion 13: Kamera-Echtzeitübertragung.
  • Lektion 14-15: Drahtlose Kommunikation mit SX1262 (LoRa) und nRF2401 Modulen.
  • Lektion 16-17: WiFi-Funktionen, Wetterdatenabruf und WiFi-Modi (STA, AP, STA+AP).

Hardware-Schnittstellen und Entwicklung

Das Board bietet verschiedene Schnittstellen wie UART, I2C, SPI und SDIO. Die Programmierung erfolgt über das ESP-IDF Framework. Wichtige Aspekte sind die Konfiguration der CMakeLists.txt-Dateien für die Einbindung von Komponenten und die korrekte SDK-Konfiguration (z.B. für Flash-Einstellungen und PSRAM).

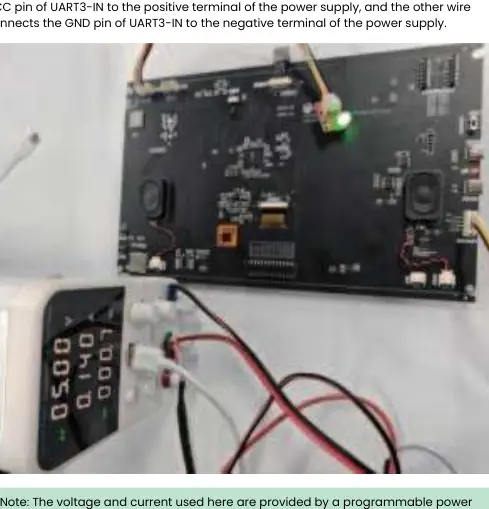

Anschluss der externen Stromversorgung an UART3-IN
Anschluss der externen Stromversorgung an UART3-IN

Sicherheit und Stromversorgung

Das Board benötigt eine stabile Stromversorgung. Bei der Verwendung von USB-Schnittstellen und Peripheriegeräten wie dem Display wird die Verwendung eines externen Ladegeräts empfohlen, da der USB-A-Port eines Computers oft nicht genügend Strom (max. 500mA) liefert.

Praktische Hilfe

Typische Probleme

Code wird nicht kompiliert

Stellen Sie sicher, dass alle erforderlichen Komponenten in der CMakeLists.txt registriert sind und die Pfade korrekt sind.

Bildschirm bleibt schwarz

Überprüfen Sie die Stromversorgung (5V/2A) und die LDO-Konfiguration im Code.

WiFi-Verbindung schlägt fehl

Überprüfen Sie SSID und Passwort im Code und stellen Sie sicher, dass das WiFi-Modul korrekt initialisiert wurde.

Vor der Verwendung

  • ESP-IDF Entwicklungsumgebung installiert
  • VS Code mit ESP-IDF Extension konfiguriert
  • USB-Kabel für UART0 (Programmierung) bereit
  • Zusätzliches USB-C Kabel für USB 2.0 (falls benötigt)
  • Stromversorgung 5V/2A sichergestellt

Abbildungen und Diagramme

  • UART-Schnittstellen: Identifizierung der UART0, UART1 und UART3-IN Anschlüsse auf dem Board.
  • LED-Schaltung: Erklärung der 'Current Receiving' Konfiguration zur Entlastung des Mikrocontrollers.
  • Touchscreen-Prinzip: Erklärung der kapazitiven Touch-Erkennung mittels Elektrodenstruktur.

Modellkompatibilität

  • ESP32-P4 Chip erforderlich.
  • WAV-Dateien müssen 16kHz, 16-bit, Stereo (dual-channel) sein.
  • Für WiFi-Funktionen ist ein externes Netzwerk-Coprocessor-Modul (ESP32-C6) integriert.
