Bedienungsanleitung für Warmup konekt Wireless 10-Channel Wiring Centre 230V

Wichtige Informationen aus der Anleitung

Das Warmup konekt Wireless 10-Channel Wiring Centre 230V (KW-WC10CH) dient der Steuerung von Fußbodenheizungs-Aktuatoren und Umwälzpumpen basierend auf dem Heiz- oder Kühlbedarf. Die Installation darf nur durch qualifiziertes Fachpersonal unter Einhaltung lokaler Vorschriften erfolgen. Vor allen Arbeiten muss die Spannungsversorgung unterbrochen werden. Das Gerät ist für den Innenbereich in festen Installationen vorgesehen.

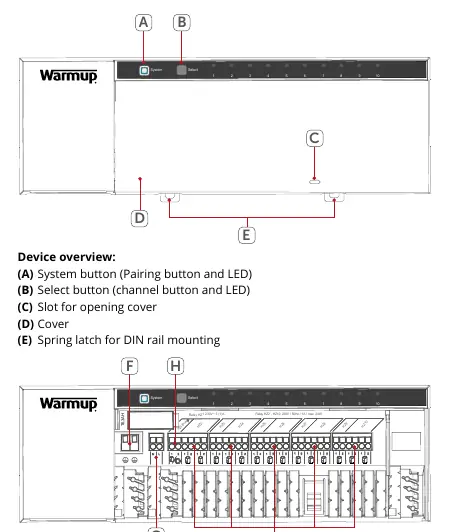

Produktübersicht

Das Gerät verfügt über folgende Bedienelemente und Anschlüsse:

• System-Taste (A): Für Kopplung und LED-Statusanzeige.
• Auswahl-Taste (B): Kanalwahl und LED-Status.
• Abdeckung (D): Schützt die Anschlüsse.
• Anschlüsse (F-I): PE-Anschluss, N- und L-Leiter, Klemmen für Zone 1 (inkl. Pumpensteuerung) und Zonen 2-10.

Montage

Das Verdrahtungszentrum kann auf zwei Arten montiert werden:

• Schraubmontage: Markieren Sie zwei Bohrlöcher mit einem Abstand von 13,6 cm an der Wand und befestigen Sie das Gerät mit den mitgelieferten Schrauben und Dübeln.
• DIN-Schienen-Montage: Setzen Sie das Gerät auf die DIN-Schiene und sichern Sie es durch Drücken der Federriegel (E) nach oben.

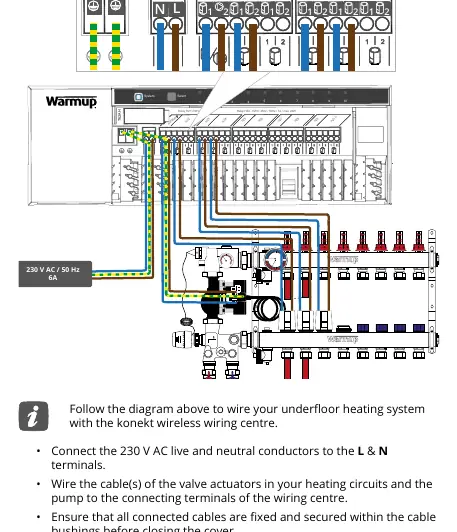

Installation und Verdrahtung

Folgen Sie dem Verdrahtungsplan in der Anleitung:

• Schließen Sie die 230V AC Phase (L) und den Neutralleiter (N) an.
• Verdrahten Sie die Ventilaktuatoren der Heizkreise und die Pumpe mit den entsprechenden Klemmen.
• Stellen Sie sicher, dass alle Kabel fest in den Kabeldurchführungen sitzen, bevor die Abdeckung geschlossen wird.
• Beachten Sie die maximalen Kabelquerschnitte für die Klemmen (0,75 - 1,50 mm²).

Inbetriebnahme und Kopplung

Nach dem Einschalten leuchtet die LED (B) dauerhaft grün. Wenn das Gerät noch nicht verbunden ist, wird für 3 Minuten der Kopplungsmodus aktiviert.

• Laden Sie die konekt App herunter und wählen Sie "Gerät koppeln".
• Drücken Sie bei Bedarf die System-Taste (A), bis die LED orange blinkt.
• Scannen Sie den QR-Code am Gerät oder geben Sie die letzten vier Ziffern der Gerätenummer (SGTIN) in der App ein.
• Nach erfolgreicher Kopplung leuchtet die LED (B) grün.
• Weisen Sie in der App das Gerät einem Raum zu und konfigurieren Sie die Kanäle.

Fehlerbehebung

Wenn die LED (B) rot leuchtet, liegt ein Fehler vor:

• Gerät nicht erreichbar: Prüfen Sie die Funkverbindung.
• Befehl nicht ausgeführt: Mögliche Lastfehler oder mechanische Blockaden.
• Duty Cycle überschritten: Das Gerät pausiert kurzzeitig (max. 1 Stunde), um die gesetzlichen Funk-Sendezeitbegrenzungen einzuhalten.
• Werkseinstellungen wiederherstellen: Halten Sie die System-Taste (A) für 4 Sekunden gedrückt, bis sie orange blinkt. Lassen Sie los, drücken Sie erneut, bis die LED grün leuchtet, und lassen Sie dann los.

Wartung und Reinigung

Das Gerät ist wartungsfrei. Reinigen Sie es bei Bedarf mit einem weichen, fusselfreien Tuch. Verwenden Sie bei hartnäckigen Verschmutzungen ein mit warmem Wasser angefeuchtetes Tuch. Keine Reinigungsmittel oder Chemikalien verwenden.

Technische Daten

• Spannungsversorgung: 230V AC / 50Hz
• Schutzart: IP20
• Umgebungstemperatur: 0 - 50°C
• Funkfrequenz: 868 MHz
• Heizzonen: 10 (bzw. 9 bei Pumpennutzung)
• Aktuatoren: 15 (bzw. 14 bei Pumpennutzung)
