Bedienungsanleitung für VTech SIP Next Gen Hoteltelefon NG-S3211 / NG-S3211W
Vollständige Bedienungsanleitung für das VTech SIP Next Gen Hoteltelefon (Modelle NG-S3211 und NG-S3211W). Enthält Anweisungen zur Installation, Wandmontage, Konfiguration über das Sprachmenü, Bedienung und Fehlerbehebung.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung

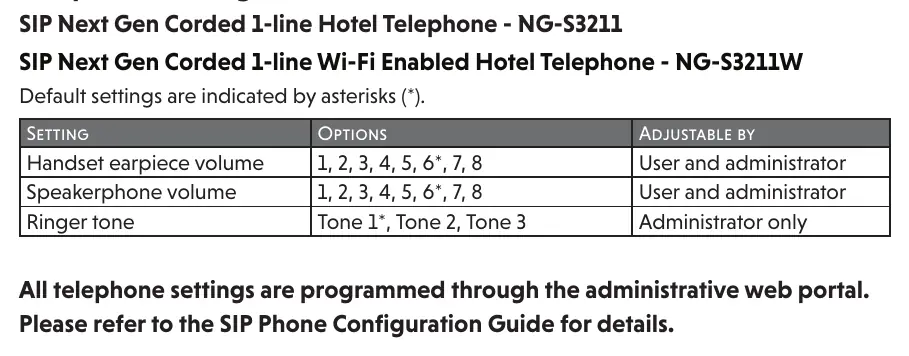

Dieses Handbuch gilt für die VTech SIP Next Gen Hoteltelefone NG-S3211 und NG-S3211W. Bitte beachten Sie, dass das Netzteil für das Modell NG-S3211 separat erhältlich ist, sofern keine Power over Ethernet (PoE) Versorgung genutzt wird. Die Konfiguration der Telefone erfolgt primär über ein webbasiertes Administrationsportal.
Produktbeschreibung und Lieferumfang
Das Paket enthält die Telefonbasis, den Hörer, Ethernet-Kabel sowie die Halterung für die Tisch- oder Wandmontage. Das Modell NG-S3211W bietet zusätzlich Wi-Fi-Funktionalität.
Installation
Tischaufstellung
Verbinden Sie das Ethernet-Kabel und das Hörer-Spiralkabel mit der Telefonbasis. Führen Sie die Kabel durch die vorgesehenen Kanäle. Richten Sie die Halterung an der Basis aus und schieben Sie diese nach oben, um sie zu sichern.
Wandmontage
Entfernen Sie den Standfuß. Drehen Sie die Basis um und befestigen Sie die Wandhalterung. Verbinden Sie die Kabel (verwenden Sie das kurze Ethernet-Kabel) und führen Sie diese durch die Öffnung der Wandhalterung. Hängen Sie die Basis an die Wandmontagebolzen und schieben Sie sie nach unten, bis sie einrastet.
Sprachmenü und Konfiguration
Um auf das Sprachmenü zuzugreifen, heben Sie den Hörer ab und geben Sie die Tastenfolge **** ein. Über das Sprachmenü können Sie Netzwerkeinstellungen (DHCP, IP-Adresse), Telefonkonfigurationen und Werkseinstellungen verwalten. Änderungen an Netzwerkeinstellungen führen zu einem automatischen Neustart des Geräts.
Telefonbedienung
- Anrufe annehmen/tätigen: Hörer abheben oder Lautsprechertaste drücken.
- Lautstärke: Während eines Gesprächs mit VOL+/VOL- anpassbar.
- Stummschaltung: MUTE-Taste drücken.
- Halten: HOLD-Taste drücken.
- Nachrichten: MESSAGES-Taste im Ruhezustand drücken.
Fehlerbehebung
Bei Problemen mit dem Freizeichen oder der Registrierung am Netzwerkserver prüfen Sie bitte die PoE-Verbindung oder das Netzwerkkabel. Ein blinkendes Lautsprechersymbol deutet auf Fehler bei der Initialisierung hin. Stellen Sie sicher, dass das Telefon nicht in der Nähe von Störquellen wie anderen schnurlosen Telefonen oder starken Wärmequellen platziert ist.
Technische Daten
Die Stromversorgung erfolgt über PoE (IEEE 802.3af Klasse 2). Falls kein PoE verfügbar ist, wird ein Netzteil (5.0V DC, 2.0A) benötigt. Das Telefon verfügt über 8 dedizierte Kurzwahltasten sowie programmierbare Tasten für MESSAGE und EMERGENCY.
Herstellerinformationen
VTech Holdings Ltd.
Praktische Hilfe
Typische Probleme
Kein Freizeichen
Überprüfen Sie die PoE-Verbindung oder das Netzwerkkabel. Testen Sie das Kabel an einem anderen Gerät oder tauschen Sie es aus.
Telefon registriert sich nicht am Server
Stellen Sie sicher, dass PoE aktiv ist. Starten Sie den Initialisierungsprozess neu, indem Sie das Netzwerkkabel kurz trennen und wieder anschließen.
Störgeräusche während des Gesprächs
Entfernen Sie das Telefon von anderen elektronischen Geräten wie Modems oder schnurlosen Telefonen, die Interferenzen verursachen könnten.
Vor der Verwendung
- Ethernet-Kabel an den LAN-Port der Basis anschließen.
- PoE-Versorgung sicherstellen oder Netzteil (separat für NG-S3211) anschließen.
- Hörer-Spiralkabel korrekt in die Basis und den Hörer einstecken.
- Bei Wandmontage: Halterung fest einrasten lassen.
- Web-Administrationsportal für erweiterte Einstellungen bereithalten.
Technische Daten in der Praxis
- PoE IEEE 802.3af
- Stromversorgung des Telefons direkt über das Netzwerkkabel.
- Netzteil (optional)
- 5.0V DC @ 2.0A, erforderlich für NG-S3211 ohne PoE.
- Kurzwahlspeicher
- 8 dedizierte Tasten plus programmierbare MESSAGE- und EMERGENCY-Tasten.
Abbildungen und Diagramme
- Layout-Diagramm zeigt die Position der Tasten (Message, Mute, Hold, Emergency) und Anschlüsse (NET, PC, Power).
- Installationsdiagramme verdeutlichen die Kabelführung und das Einrasten der Wandhalterung.
Modellkompatibilität
- NG-S3211W unterstützt Wi-Fi-Verbindungen.
- Netzteil für NG-S3211 ist nicht im Lieferumfang enthalten.
