Bedienungsanleitung für VTech S2210-X Hoteltelefon

Wichtige Informationen aus der Anleitung

Das VTech S2210-X ist ein schnurgebundenes SIP-Hoteltelefon, das ausschließlich über Power over Ethernet (PoE) betrieben wird. Es ist nicht für Notrufe bei Stromausfall ausgelegt. Stellen Sie sicher, dass Ihr Netzwerk PoE unterstützt, bevor Sie das Gerät in Betrieb nehmen.

Lieferumfang

• Telefonbasis mit Frontplatte und Overlay
• Schnurgebundenes Handset
• Ethernet-Kabel
• Montagehalterung

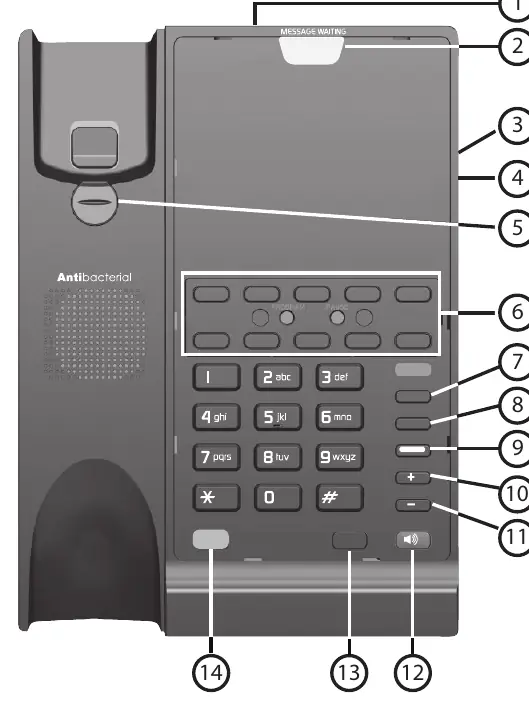

Telefon-Layout

Das Telefon verfügt über folgende Bedienelemente und Anschlüsse:

• RJ-45 LAN-Port: Anschluss für das Netzwerkkabel.
• Message Waiting LED: Blinkt bei neuen Sprachnachrichten.
• RJ-45 COMPUTER-Port: Durchschleifanschluss für Internetzugang.
• USB-Ladeport: Zum Laden von Geräten (500mA @ 5V).
• Kurzwahltasten: Programmierbare Tasten für Schnellwahl.
• Funktionstasten: Redial, Flash, Mute, Speaker, Hold, Line.

Installation

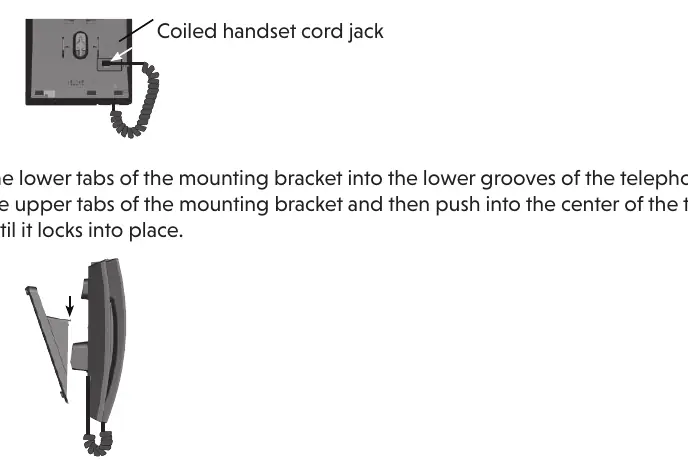

Desktop-Position

1. Verbinden Sie das Spiralkabel des Handsets mit der Telefonbasis.
2. Setzen Sie die Montagehalterung in die unteren Schlitze der Basis ein und drücken Sie sie fest, bis sie einrastet.
3. Verbinden Sie das Cat-5 Netzwerkkabel mit dem RJ-45 LAN-Port und der Netzwerkdose.

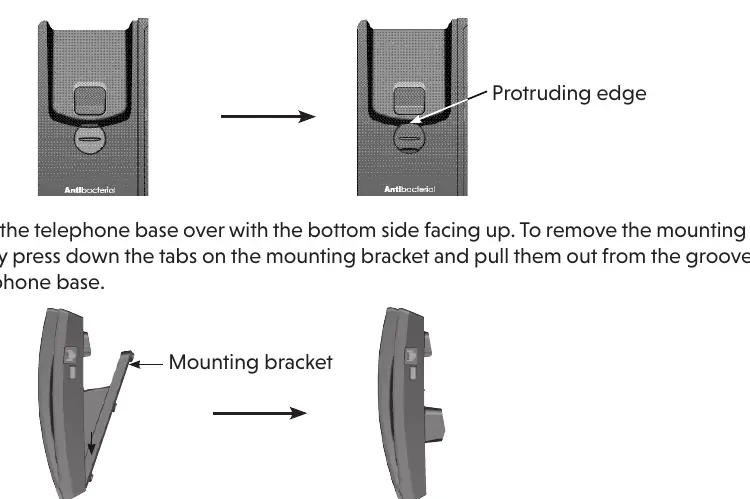

Wandmontage

1. Trennen Sie das Netzwerkkabel.
2. Entfernen Sie die Montagehalterung.
3. Drehen Sie den Wandmontage-Clip an der Basis um 180 Grad, damit die hervorstehende Kante das Handset hält.
4. Montieren Sie die Basis an den Wandbolzen und rasten Sie sie ein.

Inbetriebnahme und Registrierung

Nach dem Anschließen startet das Telefon einen vierstufigen Initialisierungsprozess:

1. MUTE und SPEAKER leuchten kurz auf.
2. MUTE blinkt.
3. MUTE hört auf zu blinken, SPEAKER blinkt.
4. MESSAGE WAITING, LINE, MUTE und SPEAKER leuchten für 500ms bei erfolgreicher Registrierung.

Falls die Registrierung fehlschlägt, blinkt die SPEAKER-Taste zweimal pro Sekunde. Trennen Sie in diesem Fall das Netzwerkkabel und schließen Sie es erneut an.

Bedienung

• Anruf annehmen: Handset abheben oder LINE/SPEAKER-Taste drücken.
• Anruf tätigen: Handset abheben oder LINE/SPEAKER-Taste drücken und Nummer wählen.
• Lautstärke: Während eines Gesprächs VOL+/VOL- drücken.
• Stummschaltung: MUTE-Taste drücken.
• Anruf halten: HOLD-Taste drücken.

Fehlerbehebung

Bei Problemen prüfen Sie zuerst die PoE-Verbindung und das Netzwerkkabel. Ein defektes Kabel kann zu fehlendem Freizeichen oder Registrierungsfehlern führen. Wenn das Telefon nicht funktioniert, trennen Sie es für 15 Sekunden vom Netzwerk und schließen Sie es wieder an.

Wartung und Sicherheit

Reinigen Sie das Gerät nur mit einem leicht angefeuchteten Tuch. Vermeiden Sie Wasser, direkte Sonneneinstrahlung und extreme Feuchtigkeit. Das Gerät ist nicht für den Einsatz in der Nähe von Wasser (Badewanne, Waschbecken) geeignet.

Technische Daten

• Stromversorgung: Power over Ethernet (PoE) IEEE 802.3af class 2 (48V).
• Anschlüsse: 1x 10/100/1000 Mbps RJ-45 LAN, 1x 10/100/1000 Mbps RJ-45 Computer.
• Kurzwahlspeicher: Bis zu 10 Speicherplätze.
