Bedienungsanleitung für Voltcraft VC-SP 120W 18V Solarladegerät

Wichtige Informationen aus der Anleitung

Das Voltcraft VC-SP 120W ist ein mobiles Solarladegerät, das zur Stromerzeugung für Powerstations und andere elektrische Geräte konzipiert ist. Es verfügt über die Schutzart IP65, was bedeutet, dass es gegen Staub und Strahlwasser geschützt ist, jedoch nicht in Wasser getaucht werden darf. Das Gerät ist für den Außeneinsatz geeignet, sollte aber vor extremen Temperaturen, Stößen und Lösungsmitteln geschützt werden.

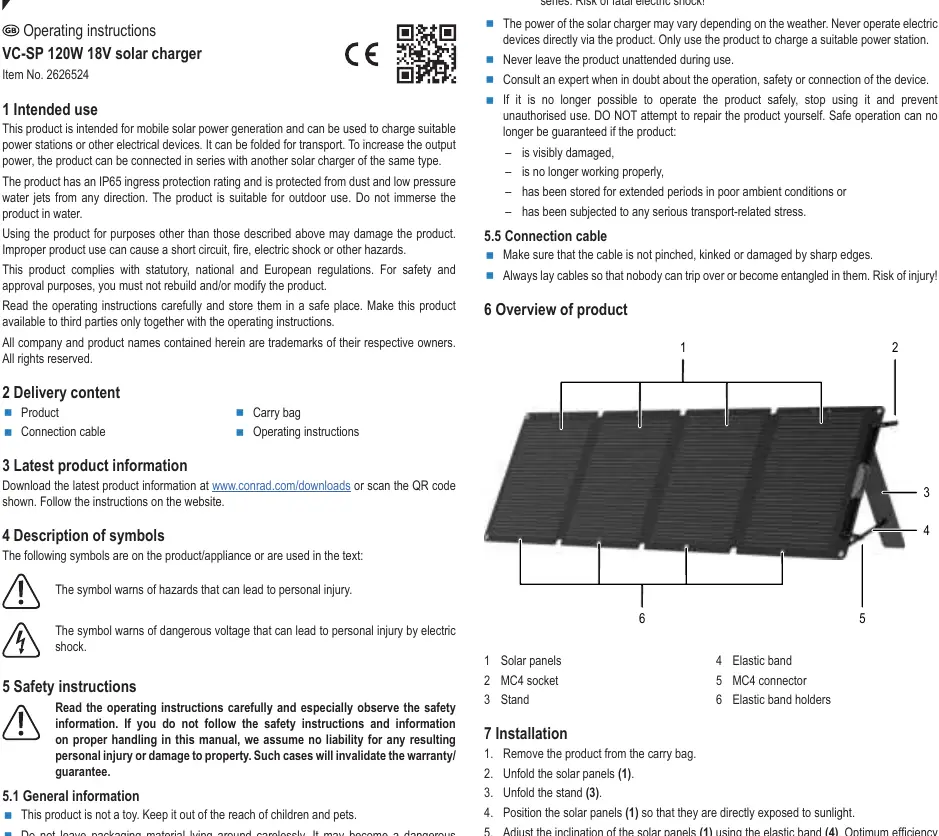

Produktbeschreibung und Bedienelemente

Das Solarladegerät besteht aus faltbaren Solarpaneelen, die über Ständer verfügen, um sie optimal zur Sonne auszurichten. Die Neigung kann mithilfe von Elastikbändern reguliert werden. Der Anschluss erfolgt über MC4-Stecker und -Buchsen.

Installation und Inbetriebnahme

Vorbereitung:

• Nehmen Sie das Produkt aus der Transporttasche.
• Entfalten Sie die Solarpaneele.
• Klappen Sie die Ständer aus.
• Positionieren Sie die Paneele so, dass sie direkt dem Sonnenlicht ausgesetzt sind.
• Nutzen Sie die Elastikbänder, um die Neigung so einzustellen, dass das Sonnenlicht in einem 90°-Winkel auftrifft.

Direkter Anschluss

1. Verbinden Sie den MC4-Stecker des Anschlusskabels mit der MC4-Buchse des Solarladegeräts.
2. Verbinden Sie die MC4-Buchse des Anschlusskabels mit dem MC4-Stecker des Solarladegeräts.
3. Verbinden Sie den passenden Anschlussstecker des Kabels mit der Powerstation oder dem zu ladenden Gerät.

Reihenschaltung

Zur Erhöhung der Ausgangsleistung kann das Produkt mit einem weiteren baugleichen Solarladegerät in Reihe geschaltet werden. Schließen Sie niemals mehr als zwei Solarladegeräte in Reihe an, da sonst die Gefahr eines lebensgefährlichen elektrischen Schlags besteht.

Sicherheitshinweise

• Betreiben Sie das Produkt niemals unbeaufsichtigt.
• Verwenden Sie das Gerät nicht, wenn es sichtbare Schäden aufweist oder nicht ordnungsgemäß funktioniert.
• Reparieren Sie das Gerät nicht selbst.
• Achten Sie darauf, dass Kabel nicht eingeklemmt oder geknickt werden und keine Stolpergefahr darstellen.

Reinigung und Pflege

Reinigen Sie die Oberfläche regelmäßig mit einem weichen, feuchten Tuch, um eine Verringerung der Ausgangsleistung durch Verschmutzung zu verhindern. Verwenden Sie keine aggressiven Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungsmittel, da diese das Gehäuse beschädigen können.

Fehlerbehebung

Sollte das Produkt keinen Strom erzeugen, prüfen Sie, ob alle Kabel ordnungsgemäß verbunden sind. Bei niedriger Ausgangsleistung stellen Sie sicher, dass die Paneele direkt zur Sonne ausgerichtet sind, keine Schatten auf die Paneele fallen und die Oberfläche sauber ist.

Technische Daten

• Nennleistung: 120 W
• Nenn-Betriebsspannung: 19,4 V
• Nenn-Betriebsstrom: 6,18 A
• Schutzart: IP65
• Wirkungsgrad: 21 %
• Anschlüsse: XT60, DC7909, DC6530, DC35135, Anderson, DC5521
