Bedienungsanleitung für VEVOR 007E-2F2 Umwälzpumpe
Schnellstartanleitung für die VEVOR 007E-2F2 Umwälzpumpe. Erfahren Sie alles über die korrekte Montage, elektrische Anschlüsse, Betriebseinstellungen und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung

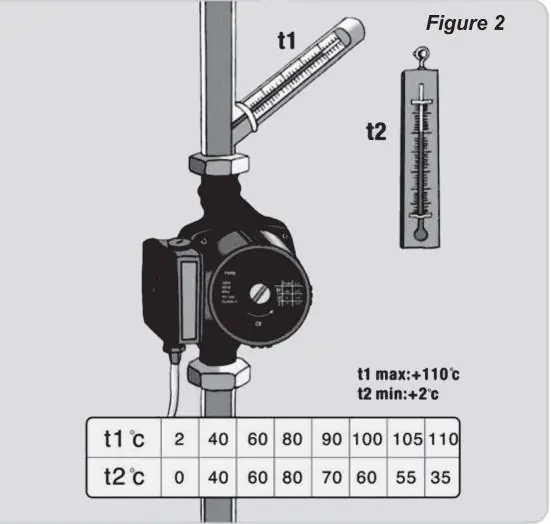

Dieses Dokument enthält Installations- und Betriebshinweise für die VEVOR 007E-2F2 Umwälzpumpe. Die Pumpe ist für den Einsatz in Heizsystemen konzipiert. Beachten Sie, dass die Pumpe nicht trocken laufen darf und ausschließlich mit Wasser oder geeigneten Flüssigkeiten zur Schmierung betrieben werden muss. Bei Installationen in Höhen über 5000 Fuß (ca. 1524 m) ist ein Mindestfülldruck von 20 psi erforderlich, um Kavitation zu vermeiden.
Montage und Installation
Die Pumpe muss mit dem Motor in horizontaler Position montiert werden. Eine vertikale Montage mit dem Motor nach oben ist nur zulässig, wenn der Systemdruck mindestens 20 psi (138 kPa) beträgt. Der Anschlusskasten darf sich nicht an der 6-Uhr-Position befinden. Achten Sie auf die Durchflussrichtung, die durch einen Pfeil auf dem Pumpengehäuse markiert ist.

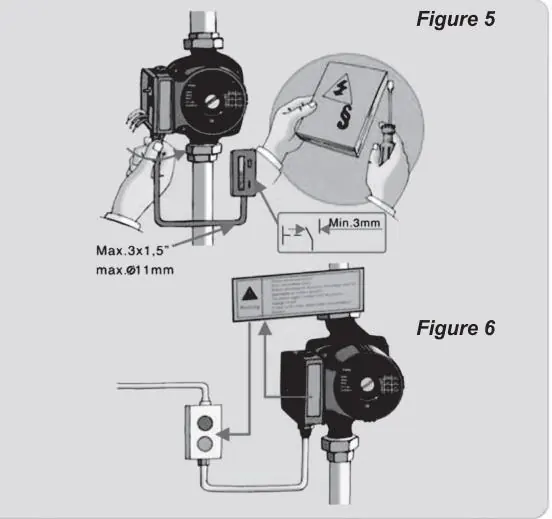

Elektrische Anschlüsse
Die Pumpe ist impedanzgeschützt und benötigt keinen externen Überlastschutz. Verwenden Sie Zuleitungen, die für 90°C geeignet sind. Es gibt keine spezifische "Phase" oder "Nullleiter" am Kondensatorkasten; die Verkabelung erfolgt typischerweise durch Anschluss des weißen Kabels an den gemeinsamen Leiter und des gelben oder blauen Kabels an den stromführenden Leiter.
Erste Inbetriebnahme
Das System muss vor dem Betrieb vollständig mit Leitungswasser gefüllt werden. Nach dem Befüllen sollte die Pumpe für 5 Minuten auf Stufe III betrieben werden, um verbleibende Luft aus der Lagerkammer zu entlüften. Öffnen Sie dazu die Entlüftungsschraube.
Betriebsmodi und Einstellungen
Die Pumpe verfügt über verschiedene Betriebsmodi, die über das Bedienfeld ausgewählt werden können, darunter automatische Anpassung (AUTO), proportionale Druckkurven (PP1, PP2) und konstante Druckkurven (CP1, CP2) sowie feste Geschwindigkeitsstufen (I, II, III). Der AUTO-Modus passt die Leistung automatisch an den Wärmebedarf des Systems an.

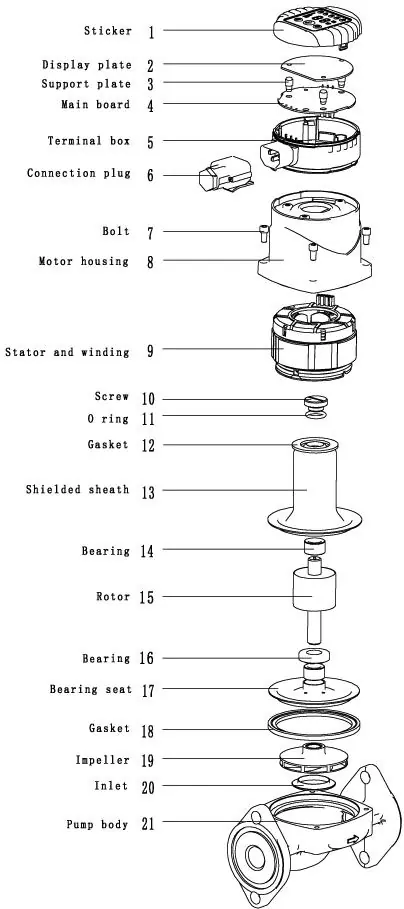

Wartung und Reparatur
Vor Wartungsarbeiten muss die Stromversorgung unterbrochen und das System drucklos gemacht werden. Bei einem Defekt des Motors oder der Kartusche können diese Komponenten einzeln ausgetauscht werden. Verwenden Sie bei der Montage immer die mitgelieferten neuen Dichtungen.
Sicherheitshinweise
Die Pumpe darf nicht in Schwimmbädern oder Spa-Bereichen verwendet werden. Stellen Sie sicher, dass die Steckdose geerdet ist und nehmen Sie keine unbefugten Änderungen an der Erdung vor.
Herstellerinformationen
VEVOR
Praktische Hilfe

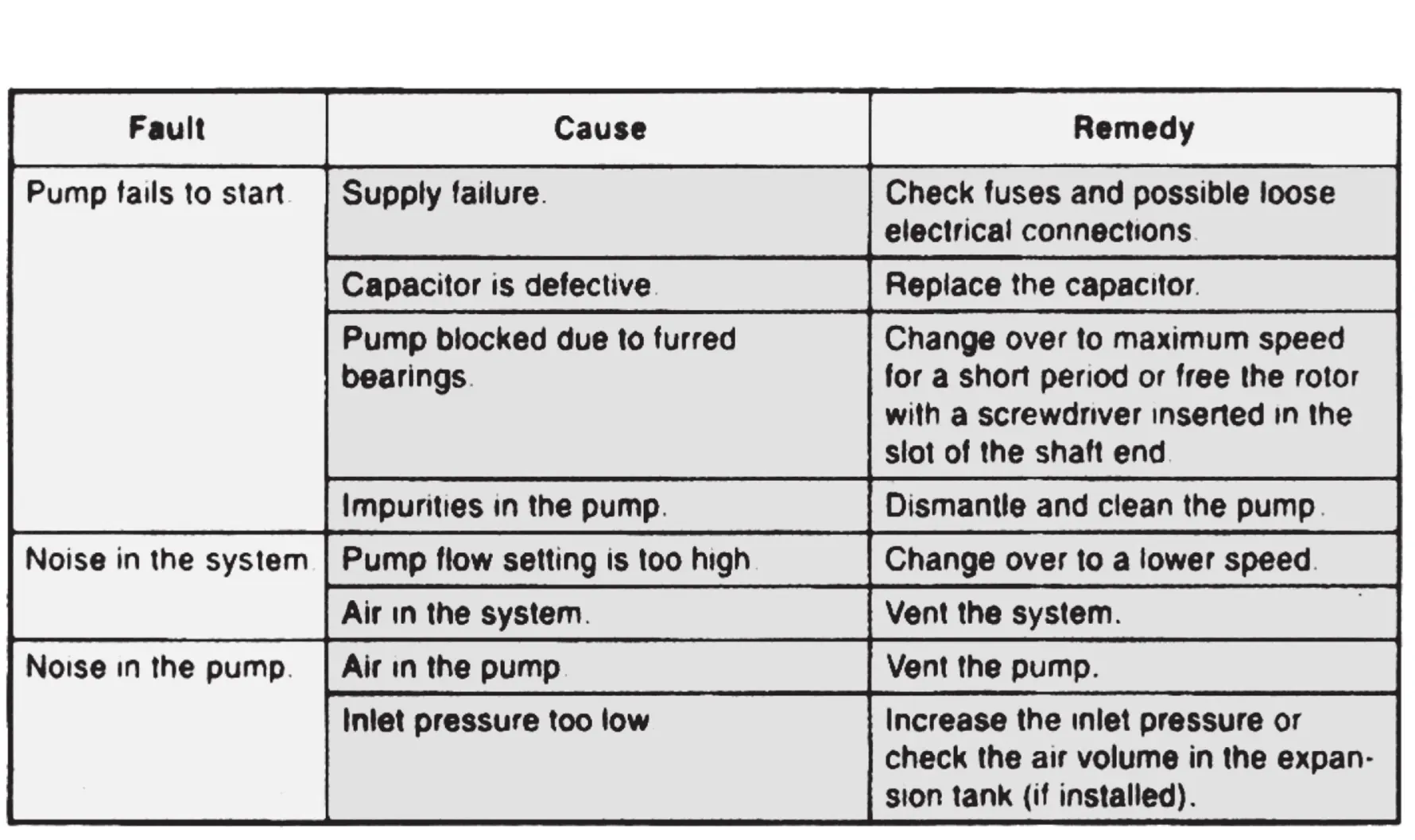

Typische Probleme
Pumpe startet nicht
Sicherungen prüfen, elektrische Anschlüsse kontrollieren, Kondensator prüfen oder blockierte Lager durch Drehen der Welle mit einem Schraubendreher lösen.
Geräusche im System
Pumpeneinstellung auf eine niedrigere Stufe ändern oder das System entlüften.
Geräusche in der Pumpe
Pumpe entlüften oder Einlassdruck erhöhen.
Mangelnde Heizleistung
Einlassdruck der Pumpe erhöhen.
Vor der Verwendung
- System vollständig mit Wasser füllen
- Horizontale Einbaulage des Motors sicherstellen
- Durchflussrichtung gemäß Pfeil auf dem Gehäuse prüfen
- Elektrische Anschlüsse gemäß geltenden Vorschriften ausführen
- Entlüftung nach dem Befüllen durchführen

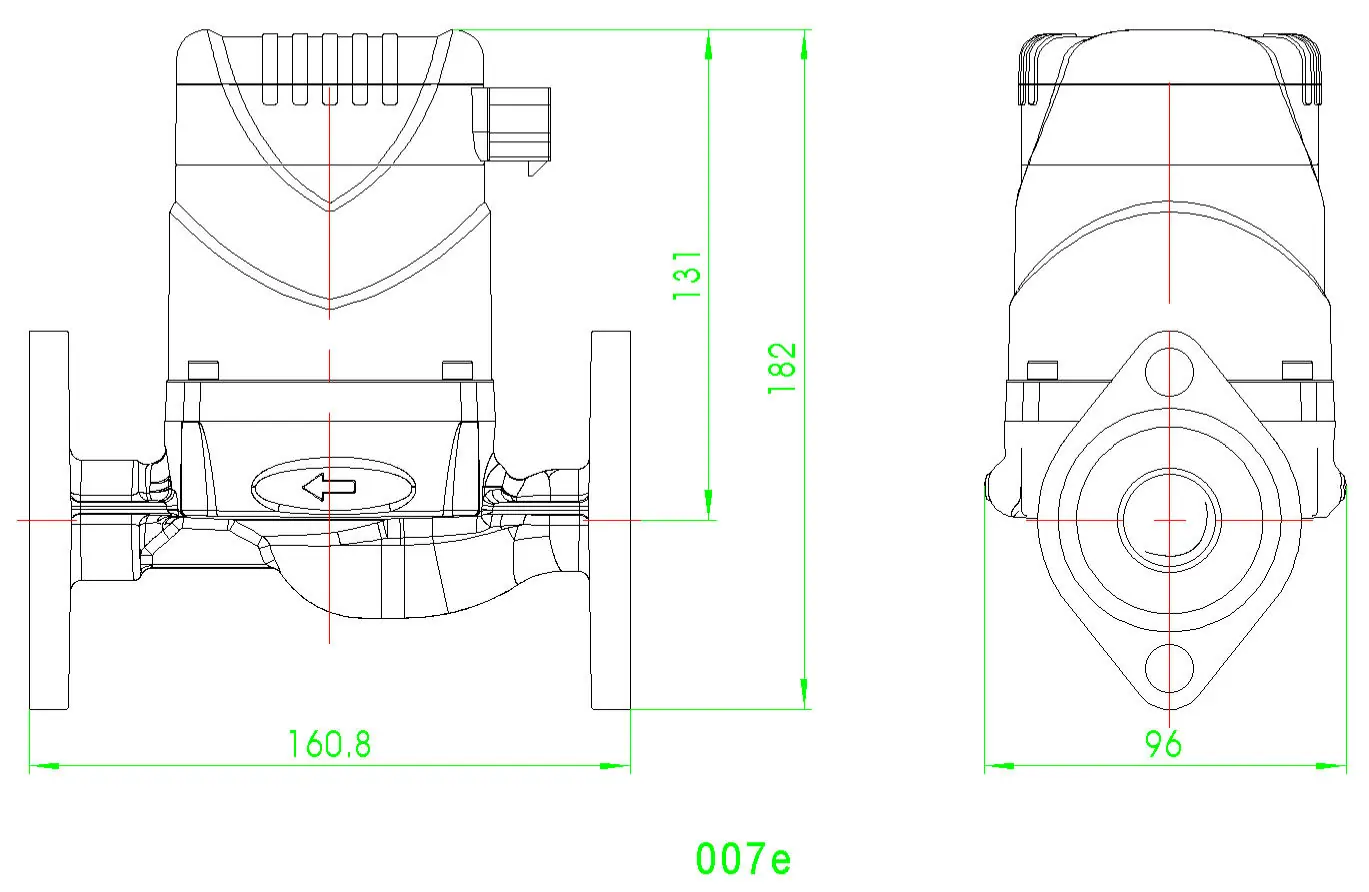

Technische Daten in der Praxis
- Max. Durchfluss (16 GPM)
- Maximale Fördermenge der Pumpe.
- Max. Förderhöhe (20 FT)
- Maximale Höhe, auf die das Wasser gefördert werden kann.
- Spannung (AC 120V 60Hz)
- Erforderliche Stromversorgung für den Betrieb.
Abbildungen und Diagramme

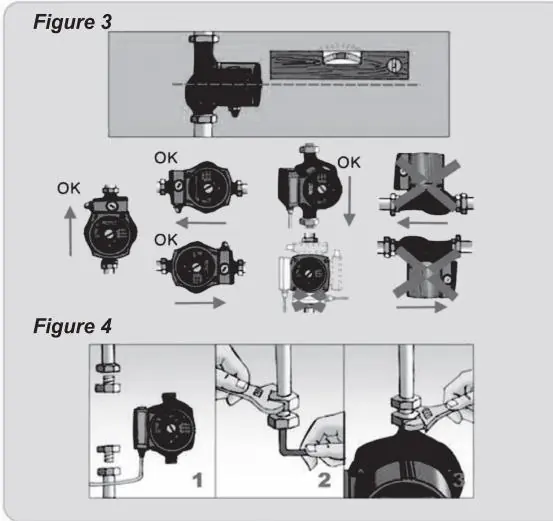

- Figure 3: Korrekte und inkorrekte Einbaulagen der Pumpe.
- Figure 4: Schritte zur Montage der Rohrverschraubungen.
- Figure 7: Entlüftungsvorgang der Pumpe.

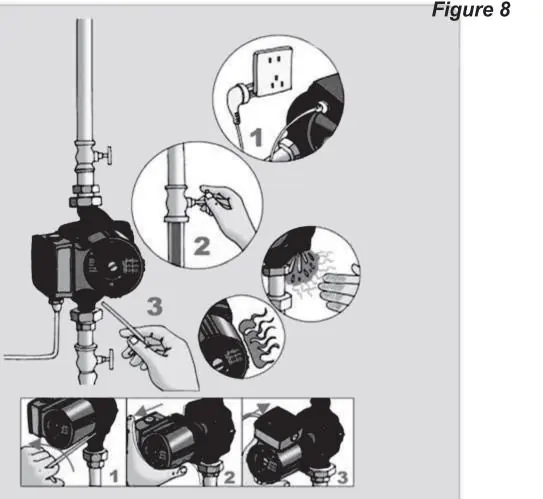

- Figure 8: Demontage und Reparatur der Pumpeneinheit.
Modellkompatibilität
- Nicht für Schwimmbäder oder Spa-Bereiche geeignet.
- Installationen über 5000 Fuß erfordern einen Mindestfülldruck von 20 psi.
