Bedienungsanleitung für Vevor Stahldrahtregal 040OGMXUV0
Schnellstartanleitung für das Vevor Stahldrahtregal 040OGMXUV0. Enthält wichtige Sicherheitshinweise, Montageanleitungen, Belastungsgrenzen und Tipps zur Wartung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Anweisungen für die Montage und sichere Nutzung des Vevor Stahldrahtregals. Es ist zwingend erforderlich, die Sicherheitshinweise zu lesen, um Verletzungen oder Sachschäden zu vermeiden. Das Regal muss auf einer ebenen Fläche montiert werden. Bei voller Auslastung wird eine Wandbefestigung empfohlen (Befestigungsmaterial nicht enthalten).
Sicherheitshinweise
- Tragen Sie während der Montage unbedingt Arbeitshandschuhe und eine Schutzbrille.
- Stellen Sie sich nicht auf das Regal und verwenden Sie es nicht als Leiter.
- Verändern Sie das Produkt nicht eigenmächtig.
- Lagern Sie schwere Gegenstände auf den unteren Regalebenen.
- Überschreiten Sie niemals die angegebene maximale Tragfähigkeit.
- Vermeiden Sie plötzliche Laständerungen, da diese zu einer dynamischen Überlastung führen können.

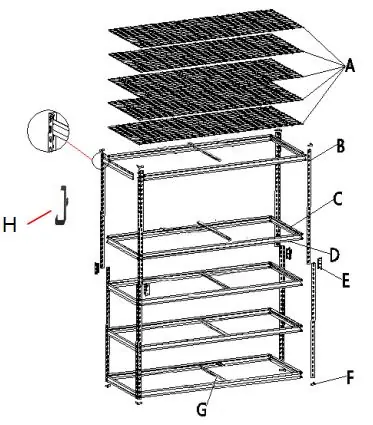

Montage
- Montage der Pfostenkappen: Schieben Sie die Pfostenkappen (F) auf die Füße der aufrechten Pfosten (B).
- Balkenmontage: Richten Sie die kurzen (C) und langen (D) Balken an den Kerben der Pfosten (B) aus und klopfen Sie diese mit einem Gummihammer fest. Achten Sie darauf, dass die erste Ebene 1 bis 3 Lochhöhen über dem Boden liegt.
- Fixierungen: Bringen Sie die Fixierungen (E) oben an den Pfosten (B) an.
- Regalaufbau: Installieren Sie die weiteren Ebenen analog zu Schritt 2.
- Verstärkung: Installieren Sie die Verstärker (G) auf den langen Balken (D).
- Regalböden: Legen Sie die Stahlgitterböden (A) auf die Rahmen.
- Abschluss: Sichern Sie das Regal bei Bedarf mit dem Kippschutzzubehör (J) an der Wand.
Zusätzliche Funktionen

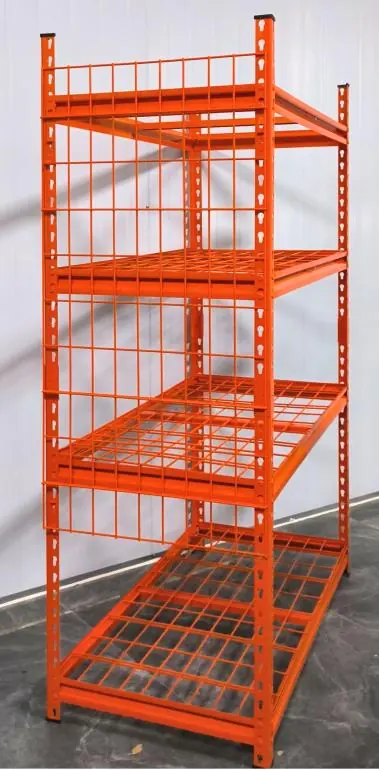

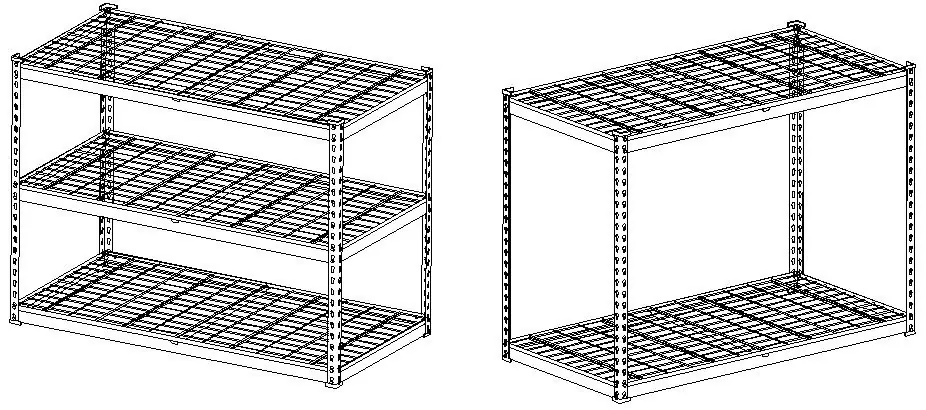

Das Regal kann in zwei separate Einheiten unterteilt werden. Die beiden Einheiten können bei Bedarf mit dem Verbindungsstück (K) gekoppelt werden. Zudem ist es möglich, Stahlgitterböden mithilfe der Haken (H) als seitliche Paneele für die Aufbewahrung leichter Werkzeuge umzufunktionieren.
Wartung und Pflege
Überprüfen Sie das Regal regelmäßig auf lose oder beschädigte Teile. Verwenden Sie das Regal nicht, wenn Teile locker sind. Schwere Objekte sollten gleichmäßig verteilt werden, um Verformungen zu vermeiden; das Gewicht eines einzelnen Objekts sollte 30 kg nicht überschreiten.
Herstellerinformationen
VEVOR
Praktische Hilfe
Typische Probleme
Regal ist instabil oder wackelt.
Stellen Sie sicher, dass das Regal auf einer ebenen, harten Oberfläche steht und alle Balken fest mit einem Gummihammer in die Kerben geschlagen wurden.
Schwierigkeiten bei der Montage der Seitenpaneele.
Verwenden Sie nicht alle vier Haken für ein einzelnes Seitenpaneel, da dies zu Ausrichtungsproblemen führen kann. Nutzen Sie nur zwei Haken pro Paneel.
Verformung der Regalböden.
Verteilen Sie schwere Lasten gleichmäßig und überschreiten Sie nicht die maximale Traglast pro Ebene. Ein einzelnes schweres Objekt darf maximal 30 kg wiegen.
Vor der Verwendung
- Tragen Sie Arbeitshandschuhe und Schutzbrille.
- Prüfen Sie alle Teile auf Vollständigkeit gemäß Stückliste.
- Stellen Sie sicher, dass der Untergrund eben und hart ist.
- Ziehen Sie alle Verbindungen fest an.
- Prüfen Sie, ob das Regal bei voller Beladung an der Wand gesichert werden muss.
Technische Daten in der Praxis
- Maximale Traglast pro Ebene
- Das Gewicht muss gleichmäßig verteilt sein, um die Stabilität zu gewährleisten.
- Dynamische Traglast
- Plötzliche Bewegungen oder das Fallenlassen von Gegenständen auf das Regal können kurzzeitig eine Last erzeugen, die über der statischen Traglast liegt.
Abbildungen und Diagramme
- Die Abbildungen zeigen die schrittweise Montage der Pfosten, Balken und Regalböden.
- Detailansichten verdeutlichen die Ausrichtung der Kerben und die korrekte Platzierung der Fixierungen.
Modellkompatibilität
- Das Regal ist in zwei separate Einheiten teilbar.
- Die Stahlgitterböden können als seitliche Werkzeughalter umgebaut werden.
