Bedienungsanleitung für VEVOR 038-MDA Abisoliermaschine
Schnellstartanleitung für die VEVOR 038-MDA Abisoliermaschine. Erfahren Sie alles über die korrekte Einrichtung, Einstellung der Klingenhöhe, Auswahl der Zuführöffnungen und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die grundlegenden Anweisungen für den sicheren Betrieb und die Wartung der VEVOR 038-MDA Abisoliermaschine. Vor der Inbetriebnahme müssen alle Sicherheitshinweise gelesen werden. Die Maschine ist für den professionellen Einsatz konzipiert, darf jedoch nicht für Silikonkautschuk- oder armierte Kabel verwendet werden.
Sicherheitshinweise
- Halten Sie Kinder vom Gerät fern.
- Trennen Sie das Gerät bei Nichtgebrauch oder vor Wartungsarbeiten vom Stromnetz.
- Berühren Sie niemals bewegliche Teile während des Betriebs.
- Betreiben Sie das Gerät nicht mit beschädigtem Kabel oder Stecker.
- Verwenden Sie das Gerät nicht im Freien.
- Lassen Sie die Maschine niemals unbeaufsichtigt laufen.
- Greifen Sie nicht in die laufende Maschine; stoppen Sie diese vor jeder Fehlerbehebung.
Betriebsanleitung
- Wählen Sie die passende Zuführöffnung basierend auf dem Durchmesser des Kabels aus.
- Stellen Sie sicher, dass die Mitte der Klinge mit der Mitte der Walze fluchtet.
- Justieren Sie den Abstand zwischen Klinge und Walze mithilfe der M12-Kunststoffschraube, sodass die Isolierung geschnitten wird, ohne den Kupferkern zu beschädigen.
Fehlerbehebung
Wenn die Maschine das Kabel nicht korrekt abisoliert, prüfen Sie folgende Punkte:
- Ist der Kabeldurchmesser zu klein?
- Ist die Klinge nicht korrekt auf die Mitte der Walze ausgerichtet? (Verwenden Sie den Einstellblock, um die Klinge neu zu justieren).
- Ist die Klinge stumpf? In diesem Fall muss sie gemäß den Anweisungen ausgetauscht werden.
Technische Daten
- Modell: 038-MDA
- Abmessungen: 480 x 165 x 310 mm
- Gewicht: 15,5 kg
- Leistung: 60 W
- Abisolierbereich: 1 mm bis 25 mm Durchmesser
- Spannung: 220V-240V 50Hz oder 110V 60Hz
Herstellerinformationen
VEVOR
Praktische Hilfe
Typische Probleme
Maschine isoliert Kabel nicht ab
Prüfen Sie, ob der Kabeldurchmesser zu klein ist oder die Klinge nicht mit der Walzenmitte fluchtet.
Kupferkern wird beschädigt
Justieren Sie die Klingenhöhe über die M12-Kunststoffschraube, um den Schnittdruck zu verringern.
Klinge schneidet nicht sauber
Die Klinge könnte stumpf sein und muss ausgetauscht werden.
Vor der Verwendung
- Prüfen Sie das Netzkabel auf Beschädigungen.
- Stellen Sie sicher, dass die Maschine auf einer stabilen Oberfläche steht.
- Wählen Sie die korrekte Zuführöffnung für den Kabeldurchmesser.
- Stellen Sie die Klingenhöhe für das spezifische Kabel ein.
- Stellen Sie sicher, dass keine Fremdkörper in der Maschine sind.
Technische Daten in der Praxis
- Abisolierbereich (1-25 mm)
- Der Durchmesserbereich der Kabel, die mit dieser Maschine verarbeitet werden können.
- M12-Kunststoffschraube
- Dient zur vertikalen Einstellung der Klingenhöhe über die Federbaugruppe.
Abbildungen und Diagramme

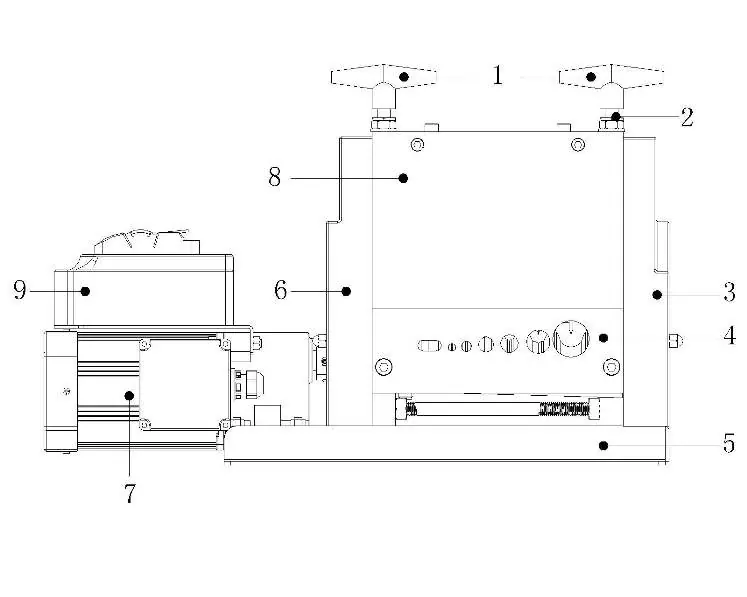

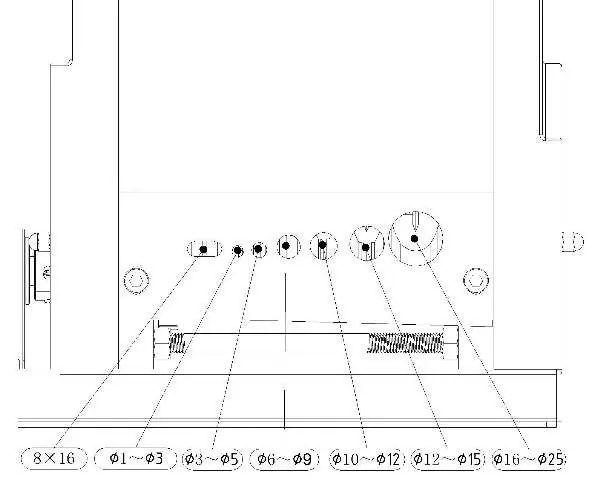

- Die Zuführöffnungen sind für verschiedene Kabeldurchmesser von 1 mm bis 25 mm markiert.
- Die M12-Schrauben oben dienen zur Höhenverstellung der Klinge.

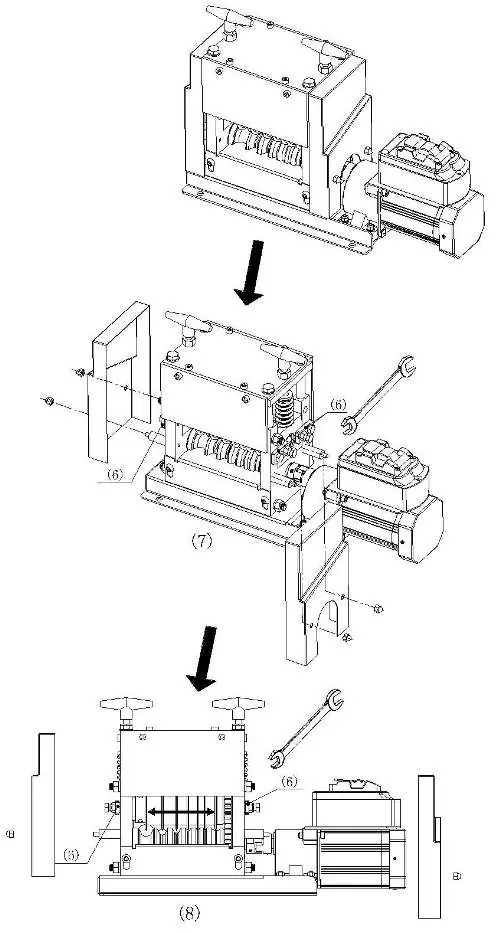

- Der Einstellblock für die Klinge befindet sich seitlich und erfordert zum Justieren das Entfernen der Schutzabdeckungen.
Modellkompatibilität
- Nicht geeignet für Silikonkautschuk-Kabel.
- Nicht geeignet für armierte Kabel.
