Installationsanleitung für Vasco Elektrische Vorwärmer 11VE44260, 11VE44270 & 11VE44280

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält technische Details und Sicherheitsanweisungen für die Installation und Wartung der Vasco Elektrischen Vorwärmer (Modelle 11VE44260, 11VE44270, 11VE44280). Das Gerät dient zur Vorwärmung der Außenluft in Vasco-Lüftungssystemen. Da es als präventives Gerät fungiert, verfügt es über keinen Ein-/Ausschalter. Die Installation darf ausschließlich durch qualifiziertes Fachpersonal durchgeführt werden.

Produktbeschreibung

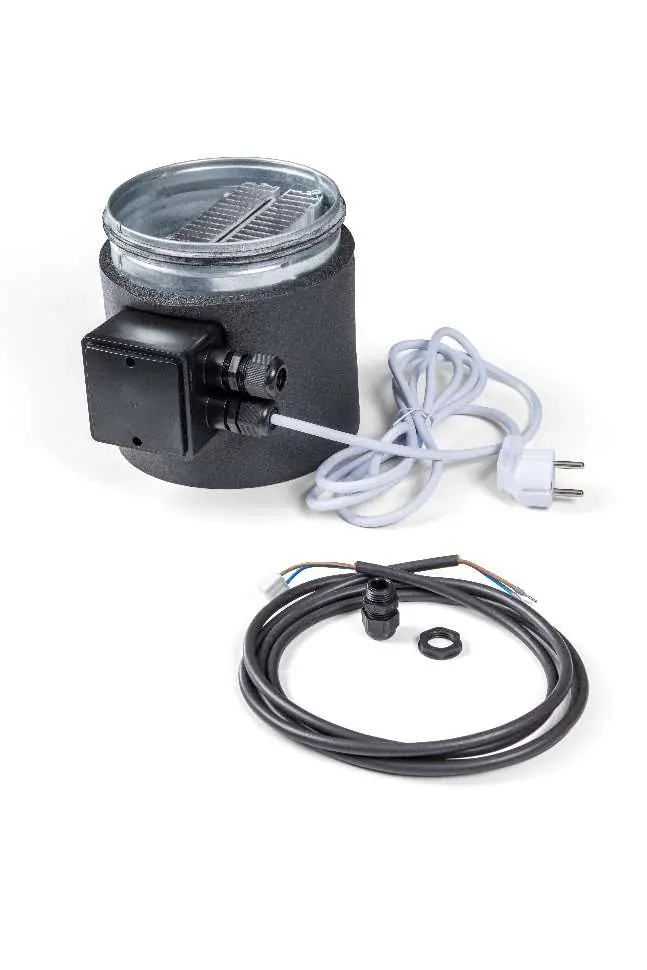

Der Vorwärmer besteht aus einem isolierten PTC-Heizregister in einem Metall- und Kunststoffgehäuse. Die Steuerung erfolgt über die Software auf der Platine der Lüftungseinheit.

Sicherheitshinweise

• Fachpersonal: Nur autorisierte Installateure dürfen das Gerät installieren.
• Verbrennungsgefahr: Das Gerät wird während des Betriebs heiß. Berühren Sie das Gerät nicht während des Betriebs.
• Wartung: Vor Inspektionsarbeiten muss die Lüftungseinheit und der Vorwärmer durch Ziehen der Netzstecker spannungsfrei geschaltet werden. Warten Sie nach dem Trennen ca. 10 Minuten, bis das Gerät abgekühlt ist.
• Sicherheit: Stellen Sie sicher, dass die Stecker während der Arbeiten nicht versehentlich wieder eingesteckt werden können.

Installationsvoraussetzungen

• Der Raum muss frostfrei sein.
• Der Vorwärmer muss innerhalb eines Radius von 2 Metern zur Platine der Lüftungseinheit installiert werden (aufgrund der Kabellänge).
• Ein 230V ± 10%, einphasiger, 50Hz Anschluss muss vorhanden sein.
• Die Zuluft sollte frei von groben Verunreinigungen sein; die Verwendung eines Luftfilters vor dem Vorwärmer wird empfohlen.

Montage und Installation

Der Vorwärmer muss in den Kanal installiert werden, der die Außenluft zur Lüftungseinheit führt. Das Gerät kann sowohl horizontal als auch vertikal montiert werden.

Elektrischer Anschluss

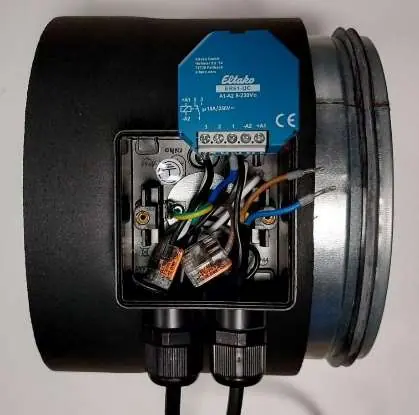

1. Schließen Sie das schwarze Stromkabel an den Anschluss X17 auf der Platine der Lüftungseinheit an. Nutzen Sie die schwarze Verschraubung als Durchführung durch das Metallgehäuse.
2. Öffnen Sie die Kabeldose des Vorwärmers.
3. Führen Sie das Kabel durch die vorgesehene Verschraubung.
4. Verbinden Sie den braunen Phasendraht mit dem +A1 Anschluss des Schaltrelais und den blauen Neutralleiter mit dem -A2 Anschluss.
5. Schließen Sie die Kabeldose wieder und stecken Sie den Netzstecker ein.

Wartung und Reinigung

Vasco empfiehlt eine Reinigung alle 4 Jahre:

1. Netzstecker ziehen und 10 Minuten abkühlen lassen.
2. Vorwärmer aus der Installation entnehmen.
3. Metallteile mit Druckluft oder einer kleinen Bürste reinigen. Keine chemischen oder flüssigen Reinigungsmittel verwenden.
4. Vorwärmer wieder einbauen und Stecker anschließen.

Technische Daten

Die Modelle unterscheiden sich in Leistung und Druckverlust:

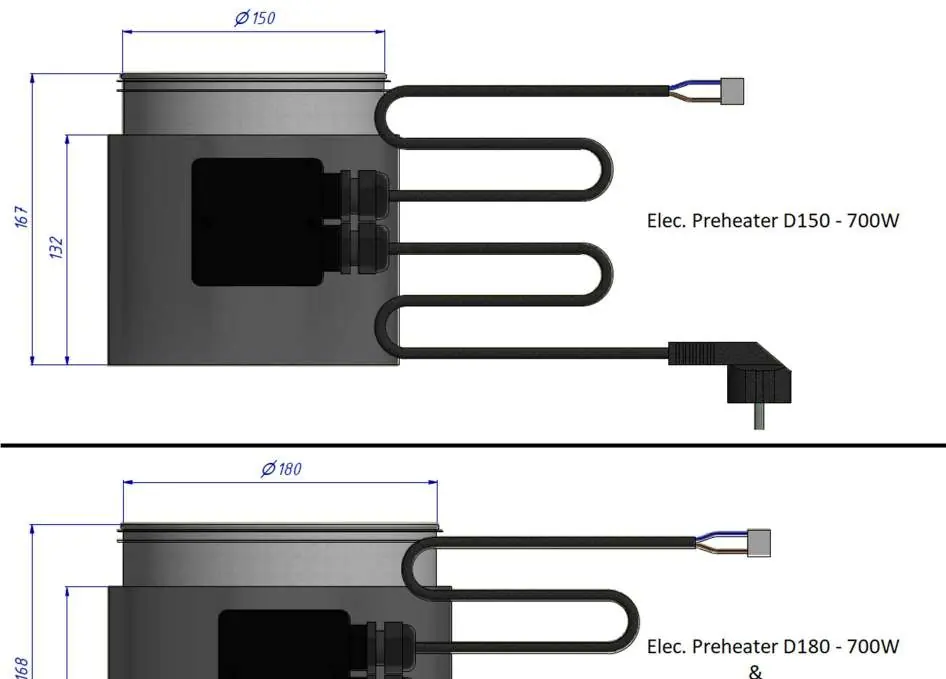

• Elec. Preheater D150 – 700W: 600W Nennleistung, 700W Max. Leistung, 17,5Pa Druckverlust.
• Elec. Preheater D180 – 700W: 600W Nennleistung, 700W Max. Leistung, 13,7Pa Druckverlust.
• Elec. Preheater D180 – 1400W: 1200W Nennleistung, 1400W Max. Leistung, 48,3Pa Druckverlust.
