Installationsanleitung für die Uolfin 1-LIGHT Pendelleuchte
Erfahren Sie, wie Sie die Uolfin 1-LIGHT Pendelleuchte sicher installieren. Diese Anleitung enthält Schritte zur Montage, zum elektrischen Anschluss und zur Wartung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die sichere Installation der Uolfin 1-LIGHT Pendelleuchte. Vor Beginn der Arbeiten muss die Stromzufuhr am Hauptsicherungskasten unterbrochen werden. Die Installation sollte idealerweise durch eine Elektrofachkraft erfolgen. Stellen Sie sicher, dass die Montagefläche stabil genug für das Gewicht der Leuchte ist und die Spannung 120V beträgt.
Vorbereitung und Montage
Prüfen Sie vor Beginn den Lieferumfang anhand der Teileliste. Benötigte Werkzeuge (nicht im Lieferumfang): Leiter, Kreuzschlitz- oder Schlitzschraubendreher, Isolierband, Zange und Abisolierzange.
Schritte zur Montage
- Bestimmen Sie die gewünschte Aufhängungshöhe und kürzen Sie die Kette bei Bedarf mit einer Zange.

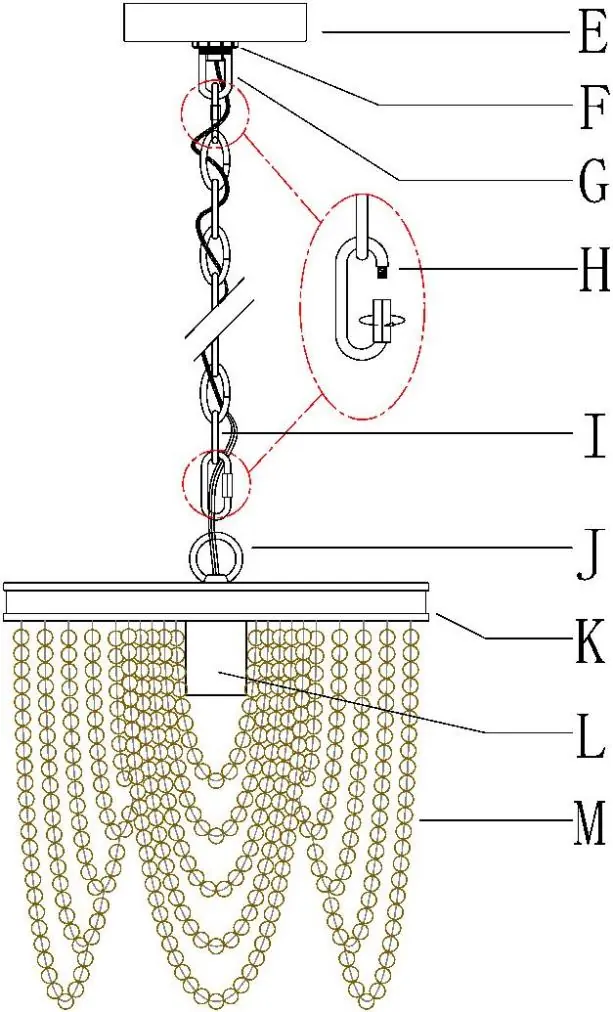

- Verbinden Sie die Kette (I) mit dem Schnellverschluss (H) und der Schlaufe (J) am oberen Teil des Eisenrings (K).
- Fädeln Sie die Kabel vorsichtig durch die Kettenglieder.
- Befestigen Sie die Montageleiste (C) an der Anschlussdose. Achten Sie darauf, dass die mit GND markierte Seite nach außen zeigt.
- Führen Sie die Kette durch den Baldachin (E) und den Kragenring (F).
- Verbinden Sie die Kabel gemäß den Anweisungen für den elektrischen Anschluss.
- Sichern Sie den Baldachin an der Decke durch Festziehen des Kragenrings.
Elektrischer Anschluss
Verbinden Sie die Kabel gemäß der beiliegenden Tabelle. Achten Sie darauf, dass das Erdungskabel ein blankes Kupferkabel ist und niemals mit anderen Kabeln verbunden werden darf. Verwenden Sie die mitgelieferten Kabelverbinder und sichern Sie diese mit Isolierband. Stellen Sie sicher, dass keine blanken Drähte freiliegen, bevor Sie diese in die Anschlussdose schieben.
Wartung und Reinigung
Zum Reinigen der Leuchte verwenden Sie ein weiches Tuch. Vermeiden Sie abrasive Materialien wie Scheuerschwämme, Pulver, Stahlwolle oder Schleifpapier, da diese die Oberfläche beschädigen können. Beim Austausch von Leuchtmitteln muss die Leuchte ausgeschaltet und abgekühlt sein.
Herstellerinformationen
Uolfin
Praktische Hilfe
Typische Probleme
Leuchte hängt nicht sicher
Stellen Sie sicher, dass der Baldachin fest an der Decke anliegt und der Kragenring fest auf der Schlaufe sitzt. Es sollten mindestens 6 Gewindegänge auf dem Nippel verschraubt sein.
Kabel sind unter Spannung
Ziehen Sie die Kabel nach dem Durchfädeln durch die Kette vorsichtig nach, um sicherzustellen, dass sie nicht unter mechanischer Spannung stehen.
Vor der Verwendung
- Strom am Hauptschalter ausschalten
- Montagefläche auf Stabilität prüfen
- Spannung von 120V sicherstellen
- Werkzeuge bereitlegen (Leiter, Schraubendreher, Zange, Isolierband)
- Teile auf Vollständigkeit prüfen
Technische Daten in der Praxis
- Maximale Wattzahl
- Maximal 60W pro Leuchtmittel (Typ A).
Abbildungen und Diagramme

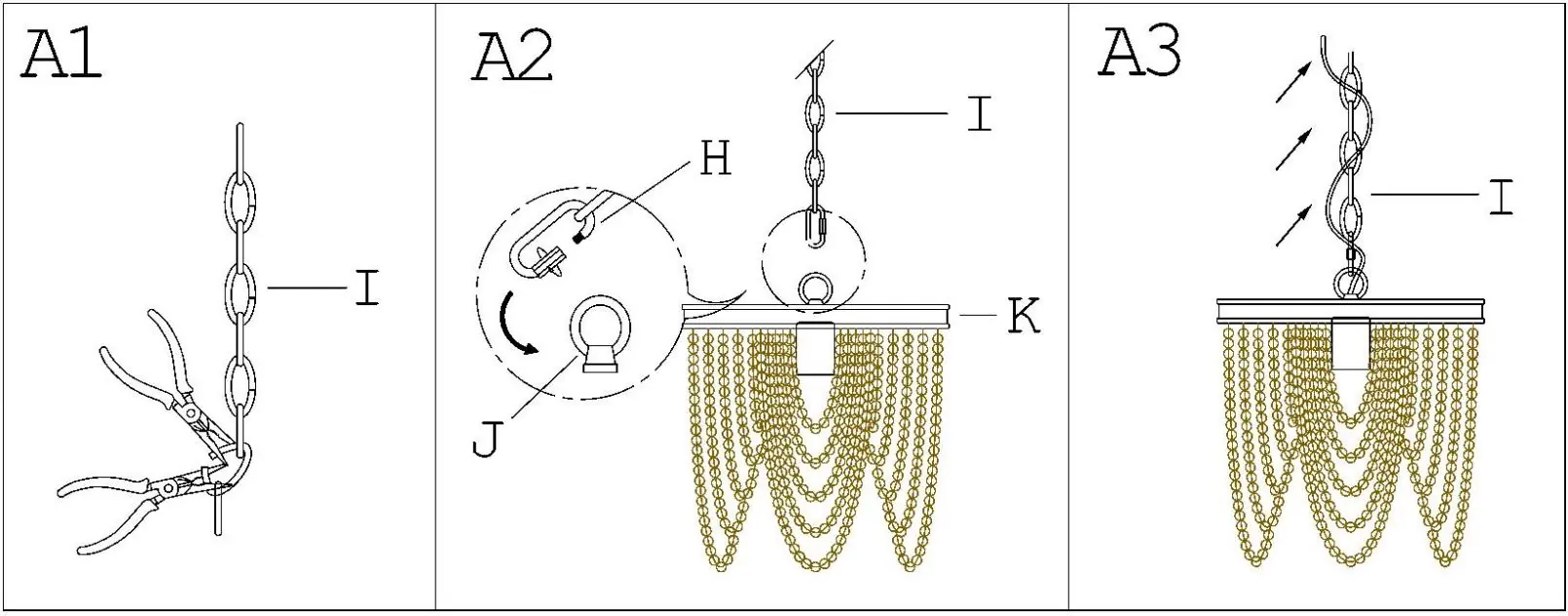

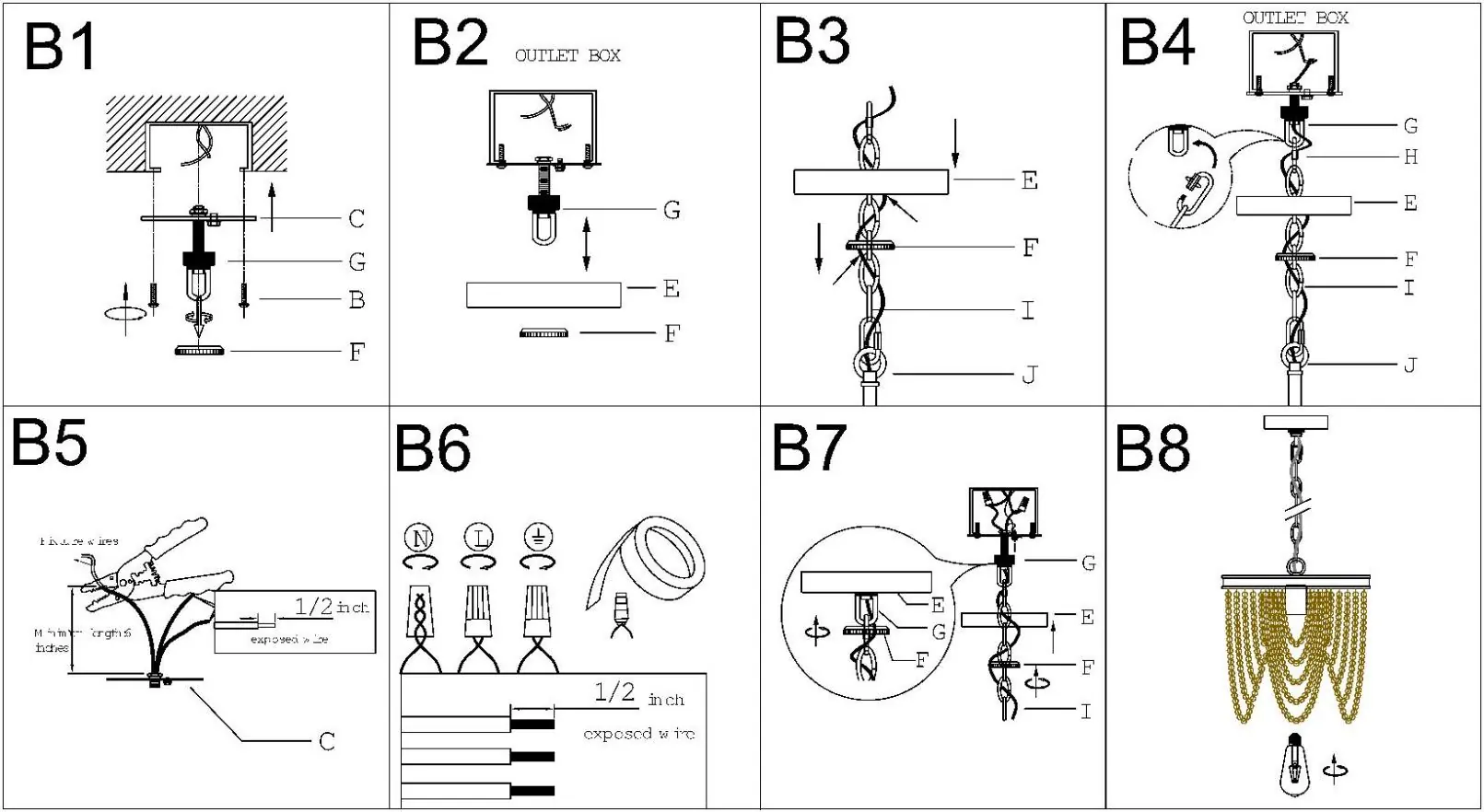

- Die Abbildungen zeigen die schrittweise Montage der Kette, das Durchfädeln der Kabel und den korrekten Anschluss der Erdungskabel an der Montageleiste.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nicht mit säure- oder alkalihaltigen Substanzen in Kontakt bringen.
Autor der Aufbereitung
Thomas Schneider
Redakteur für technische Anleitungen
Prüft Bedienungsanleitungen mit Fokus auf Struktur, Sicherheitshinweise und schnelle Orientierung für Nutzerinnen und Nutzer.
