Bedienungsanleitung für Uolfin 5069504 1-flammige 10-Zoll Laternen-Wandleuchte

Wichtige Informationen aus der Anleitung

Diese Anleitung dient der sicheren Installation und Inbetriebnahme der Uolfin 5069504 Laternen-Wandleuchte. Die Installation sollte idealerweise durch einen qualifizierten Elektriker erfolgen. Vor Beginn der Arbeiten muss die Stromzufuhr am Hauptsicherungskasten oder Schutzschalter zwingend unterbrochen werden. Stellen Sie sicher, dass die Montagefläche stabil, sauber und trocken ist und das Gewicht der Leuchte tragen kann.

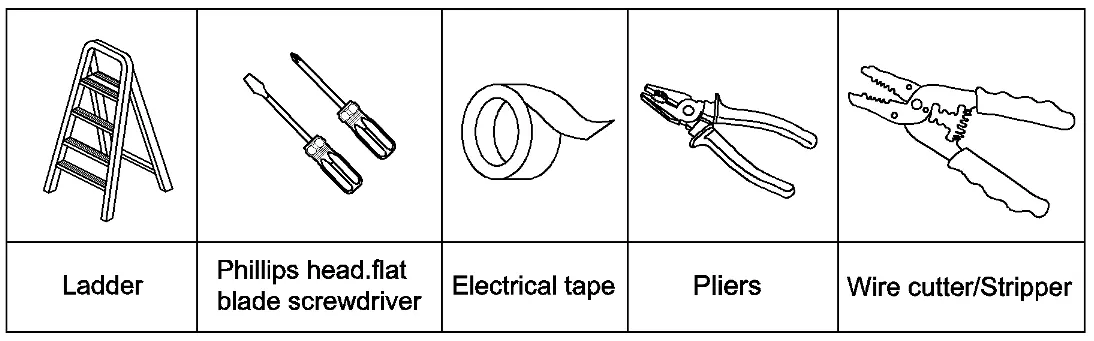

Benötigte Werkzeuge

• Leiter
• Kreuzschlitz- und Schlitzschraubendreher
• Isolierband
• Zange
• Abisolierzange

Montage und Installation

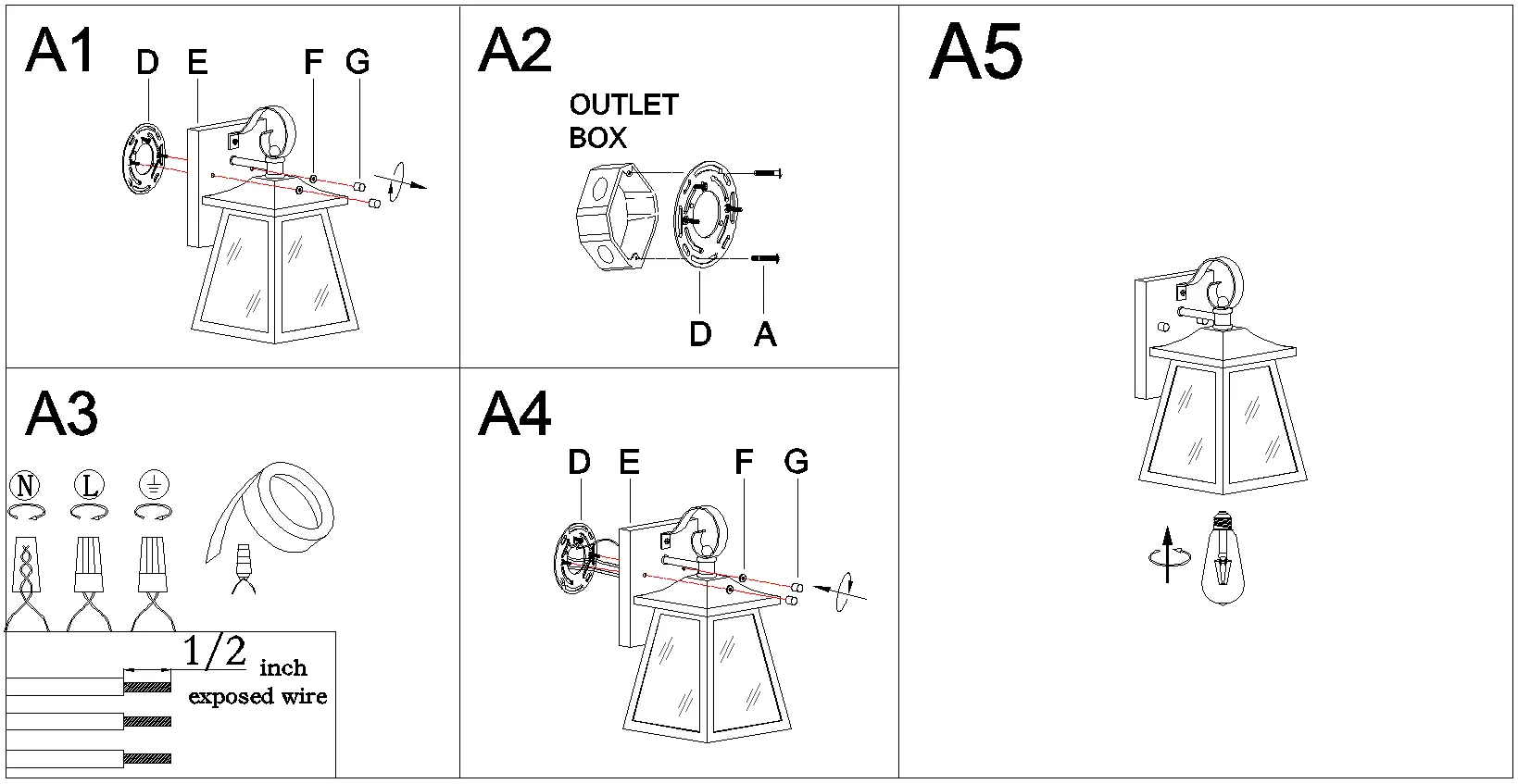

1. Entfernen Sie die Leuchte aus der Verpackung und prüfen Sie den Lieferumfang anhand der beiliegenden Teileliste.

2. Schalten Sie den Strom am Sicherungskasten und am Wandschalter aus.

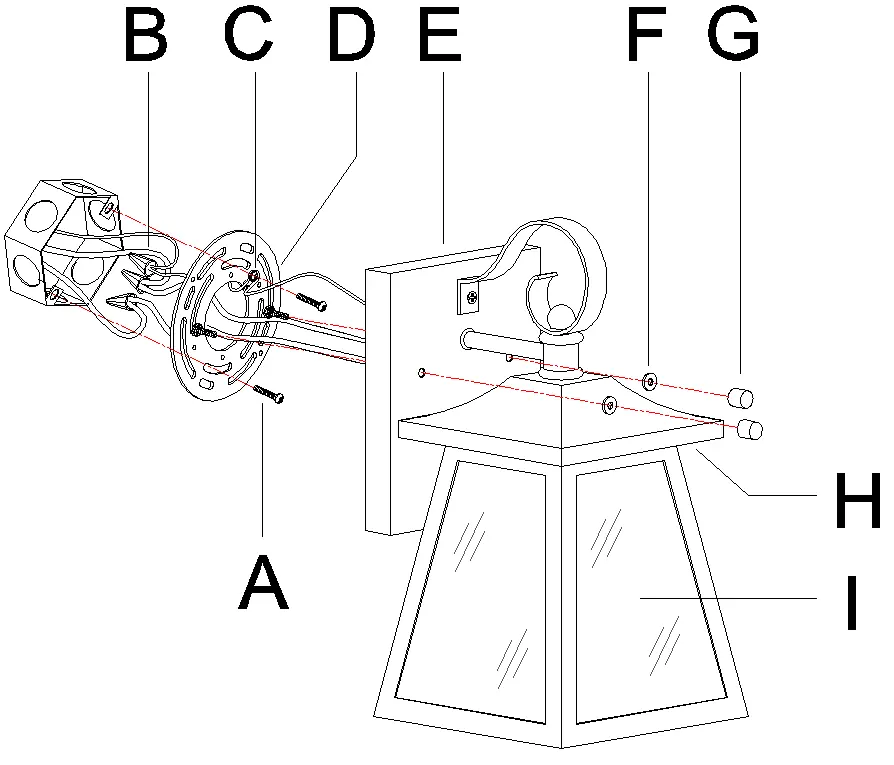

3. Entfernen Sie die Dichtungen (F) und Hutmuttern (G) von der Rückplatte (E).

4. Führen Sie die Versorgungskabel aus der Anschlussdose durch die Montageplatte (D) und befestigen Sie diese mit den Montageschrauben (A) an der Dose.

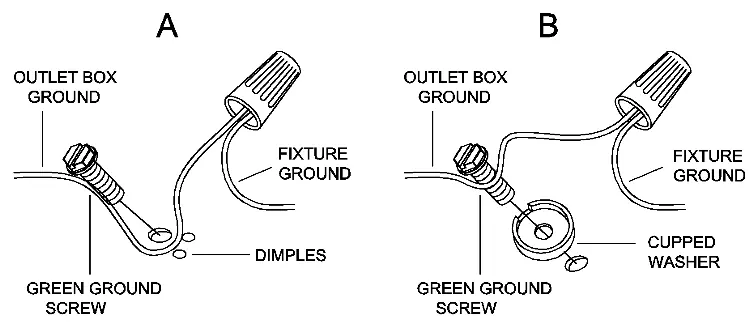

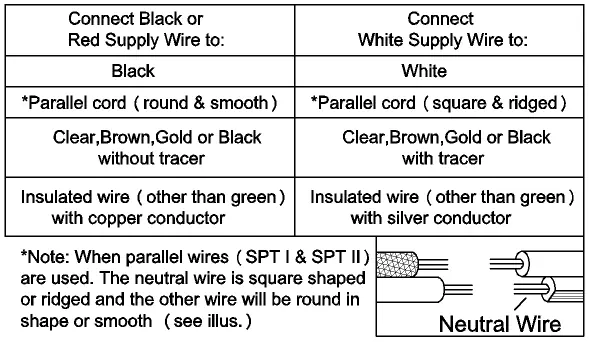

5. Führen Sie den elektrischen Anschluss durch: Verbinden Sie die Kabel gemäß dem beiliegenden Schaltplan. Achten Sie darauf, dass der Erdungsdraht (blankes Kupfer) korrekt mit der grünen Erdungsschraube verbunden wird. Verwenden Sie Kunststoff-Drahtverbinder und isolieren Sie diese zusätzlich mit Isolierband. Achten Sie darauf, dass keine blanken Drähte aus den Verbindern ragen.

6. Richten Sie die Rückplatte (E) an den Montageschrauben aus und befestigen Sie sie mit den Dichtungen (F) und Hutmuttern (G). Die Rückplatte sollte bündig an der Wand anliegen.

7. Setzen Sie das Leuchtmittel (nicht im Lieferumfang enthalten) ein. Beachten Sie die maximale Wattzahl von 60W pro Leuchtmittel.

Reinigung und Wartung

Wischen Sie die Leuchte zur Reinigung mit einem weichen Tuch ab. Verwenden Sie für die Glaselemente ein mildes Reinigungsmittel (z. B. milde, nicht scheuernde Seife). Vermeiden Sie abrasive Materialien wie Scheuerschwämme, Scheuerpulver, Stahlwolle oder Schleifpapier, da diese die Oberfläche beschädigen können.
