Bedienungsanleitung für Uniview Connect Box
Schnelle Hilfe zur Uniview Connect Box: Installationsschritte, Schnittstellenübersicht, Inbetriebnahme mit der UNV-Link Pro App und wichtige Sicherheitshinweise.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Uniview Connect Box dient der effizienten Installation und Inbetriebnahme von Überwachungskameras. Sie bietet Funktionen zur IP-Adressänderung, temporären Strom- und Netzwerkversorgung sowie zur Spannungsmessung. Das Gerät ermöglicht die Konfiguration von Kameras vor Ort ohne PC-Verbindung über die UNV-Link Pro App. Beachten Sie, dass der DC12V-Ausgang und der PoE-Ausgang nicht gleichzeitig verwendet werden können.
Lieferumfang
- Connect Box
- 12V-Stromkabel
- Anti-Drop-Schutzhülle
- Trageband
Geräteübersicht und Schnittstellen
Das Gerät verfügt über verschiedene Anschlüsse und Indikatoren:
- System-Indikator: Leuchtet dauerhaft nach dem Einschalten.
- Wi-Fi-Indikator: Leuchtet bei aktivem Hotspot; blinkt bei Datenübertragung.
- Batterie-Indikator: Zeigt den Ladestand an.
- Spannungsmessung: Testet Spannungen im Bereich von 0 bis 56V.
- DC12V-Ausgang: Stromversorgung für Kameras (max. 12V 1A).
- PoE-Ausgang: 802.3af PoE-Stromversorgung (max. 48V 0.25A).
- PoE-Test: Überprüfung der Ausgangsspannung externer PoE-Geräte (0 bis 56V).

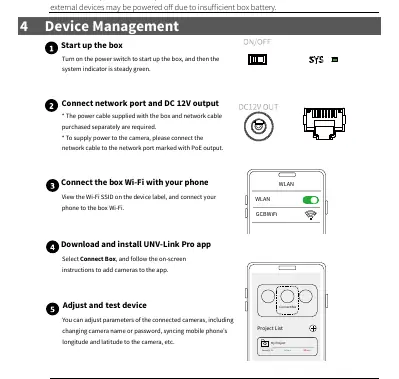

Inbetriebnahme und Gerätemanagement
- Einschalten: Betätigen Sie den Netzschalter, um das Gerät zu starten. Der System-Indikator sollte grün leuchten.
- Anschlüsse: Verbinden Sie das Netzwerkkabel mit dem als PoE-Ausgang markierten Port, um die Kamera mit Strom zu versorgen.
- Wi-Fi-Verbindung: Verbinden Sie Ihr Smartphone mit dem Wi-Fi-Netzwerk der Connect Box (SSID auf dem Geräteetikett).
- App-Einrichtung: Laden Sie die UNV-Link Pro App herunter und folgen Sie den Anweisungen, um Kameras hinzuzufügen.
- Konfiguration: Nutzen Sie die App, um Kameraparameter wie Namen, Passwörter oder Standortdaten anzupassen.
Sicherheit und Wartung
Um die Lebensdauer des Geräts und der Batterie zu verlängern, beachten Sie folgende Hinweise:
- Schalten Sie das Gerät bei Nichtgebrauch aus.
- Die Batterieleistung kann bei niedrigen Temperaturen nachlassen.
- Verwenden Sie das Gerät nicht in extremen Umgebungen (Temperatur, Luftdruck).
- Versuchen Sie nicht, das Gerät selbst zu warten oder die Batterie unsachgemäß zu ersetzen.
- Stellen Sie sicher, dass das Gerät für den Außeneinsatz ordnungsgemäß wassergeschützt ist.
Herstellerinformationen
Zhejiang Uniview Technologies Co., Ltd.
Praktische Hilfe
Typische Probleme
DC12V-Ausgang und PoE-Ausgang funktionieren nicht gleichzeitig.
Verwenden Sie nur einen der beiden Ausgänge, um eine Überlastung der Batterie zu vermeiden.
Batterie entlädt sich schnell.
Schalten Sie das Gerät bei Nichtgebrauch aus, um die Batterielaufzeit zu verlängern.
Wi-Fi-Konfiguration ist fehlerhaft.
Halten Sie die Reset-Taste für mindestens 10 Sekunden gedrückt, um die Standard-Wi-Fi-Konfiguration wiederherzustellen.
Vor der Verwendung
- Überprüfen Sie den Lieferumfang auf Vollständigkeit.
- Laden Sie die UNV-Link Pro App auf Ihr Smartphone.
- Stellen Sie sicher, dass das Gerät vollständig geladen ist.
- Prüfen Sie, ob die Kamera 12V oder PoE (802.3af) benötigt.
- Stellen Sie sicher, dass die Umgebung für den Betrieb geeignet ist (keine extremen Temperaturen).
Technische Daten in der Praxis
- Spannungsmessung
- Testbereich für externe Spannungen: 0 bis 56V.
Abbildungen und Diagramme
- Die Schnittstellenübersicht zeigt die Positionen für DC12V IN/OUT, PoE-Anschlüsse und die Reset-Taste.
Modellkompatibilität
- PoE-Ausgang ist kompatibel mit 802.3af-Geräten.
- Die tatsächlichen App-Funktionen können je nach Software-Version variieren.
