Bedienungsanleitung für TWS FlexiBlock 12V 100Ah Lite Batterie

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise für die TWS FlexiBlock 12V 100Ah Lite Batterie. Vor der Installation müssen die elektrischen Spezifikationen geprüft werden. Die Batterie ist für den Einsatz in verschiedenen Konfigurationen (Reihe/Parallel) geeignet. Beachten Sie, dass bei der Installation ein Drehmoment von 9 N.m für die Kabelanschlüsse empfohlen wird, um Schäden zu vermeiden.

Lieferumfang

• TWS FlexiBlock Batterie
• 2x Stromkabel
• 2x M8-Schrauben
• Kommunikationskabel

Sicherheitshinweise

• Batterie nicht öffnen oder selbst warten.
• Pole nicht mit bloßen Händen berühren.
• Nur mit kompatiblen Ladegeräten für Lithium-Eisenphosphat-Batterien laden.
• Nicht unter Druck waschen oder in Flüssigkeiten tauchen.
• Bei Nichtgebrauch oder Lagerung Batterie ausschalten.

Installation

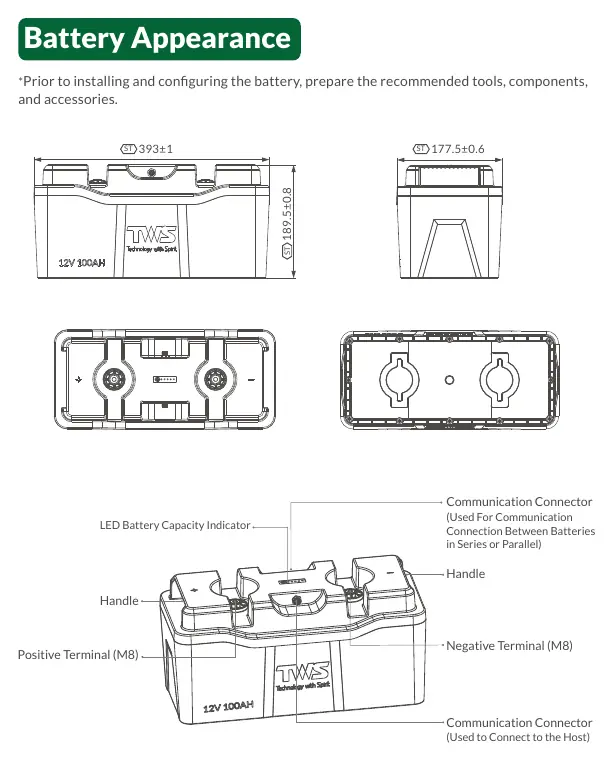

Vor der Installation sicherstellen, dass alle Zubehörteile vorhanden und unbeschädigt sind. Die Batterie kann horizontal oder vertikal installiert werden.

Einzelbatterie

Installieren Sie den CAN-Impedanz-Anschluss und verbinden Sie die Kommunikations- sowie Stromkabel (P+ und P-) gemäß den Markierungen.

Parallelschaltung

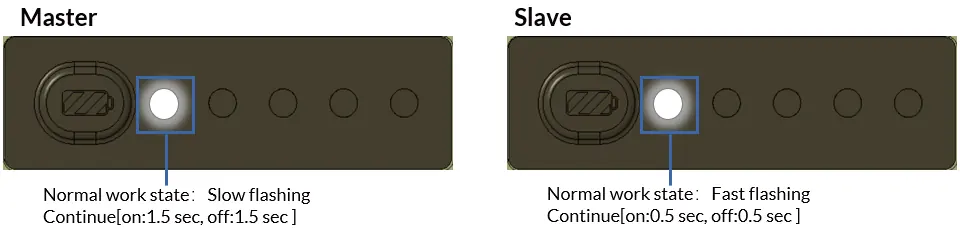

Es können maximal 8 Batterien parallel geschaltet werden. Verbinden Sie die Kommunikationskabel zwischen den Batterien. Ein Master-Akku muss definiert werden, indem die Taste für mindestens 5 Sekunden gedrückt wird, bis die LED blinkt.

Reihenschaltung

Es können maximal 3 Batterien in Reihe geschaltet werden. Vor der Verbindung müssen alle Batterien auf 100% SOC geladen sein. Auch hier ist die Konfiguration des Master-Akkus über die Taste erforderlich.

Betrieb und Kommunikation

Die Batterie verfügt über ein integriertes Batteriemanagementsystem (BMS), das Schutz vor Überladung, Tiefentladung, Überstrom und Überhitzung bietet. Die LED-Anzeige gibt Auskunft über den Ladezustand (SOC) und den Betriebszustand. Die optionale Selbstheizfunktion aktiviert sich automatisch bei Temperaturen unter -7°C, sofern ein Ladestrom von >3A anliegt.

Wartung und Lagerung

Lagern Sie die Batterie in einer trockenen, gut belüfteten Umgebung bei 15-25°C. Bei längerer Nichtbenutzung sollte die Batterie auf 60% SOC geladen und alle drei Monate auf 30% entladen und wieder auf 60% geladen werden. Tiefentladene Batterien können in den Tiefschlafmodus gehen und müssen vor der Wiederverwendung geladen werden.

Fehlerbehebung

Bei Problemen wie fehlender LED-Anzeige oder Abschaltung während des Betriebs prüfen Sie den Ladezustand. Bei Kurzschlüssen oder Überstromschutz warten Sie 60 Sekunden, bis sich das System automatisch zurücksetzt. Bei niedrigen Temperaturen unter -10°C kann die Ladefunktion blockiert sein, bis die Batterie durch die Heizfunktion die Betriebstemperatur erreicht hat.

Technische Daten

Die Nennspannung beträgt 12.8V bei einer Kapazität von 100Ah. Der empfohlene Ladestrom liegt bei 50A (max. 100A). Die Betriebstemperatur für die Entladung reicht von -20°C bis 55°C. Die Schutzart ist IP67.
