Bedienungsanleitung für Toshiba 43L310U/49L310U/55L310U LED-Fernseher
Schnelle Hilfe und Bedienungsanleitung für Ihren Toshiba LED-Fernseher (43L310U, 49L310U, 55L310U). Erfahren Sie alles über Installation, Anschlüsse, Bildeinstellungen und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Handbuch bietet eine umfassende Anleitung für die Toshiba LED-Fernseher der L310U-Serie (43, 49 und 55 Zoll). Es deckt die sichere Installation, den Anschluss externer Geräte, die Ersteinrichtung sowie die tägliche Bedienung und Fehlerbehebung ab. Bitte lesen Sie vor der Verwendung die Sicherheitshinweise, insbesondere zur Platzierung des Fernsehers, um Verletzungen zu vermeiden.
Installation

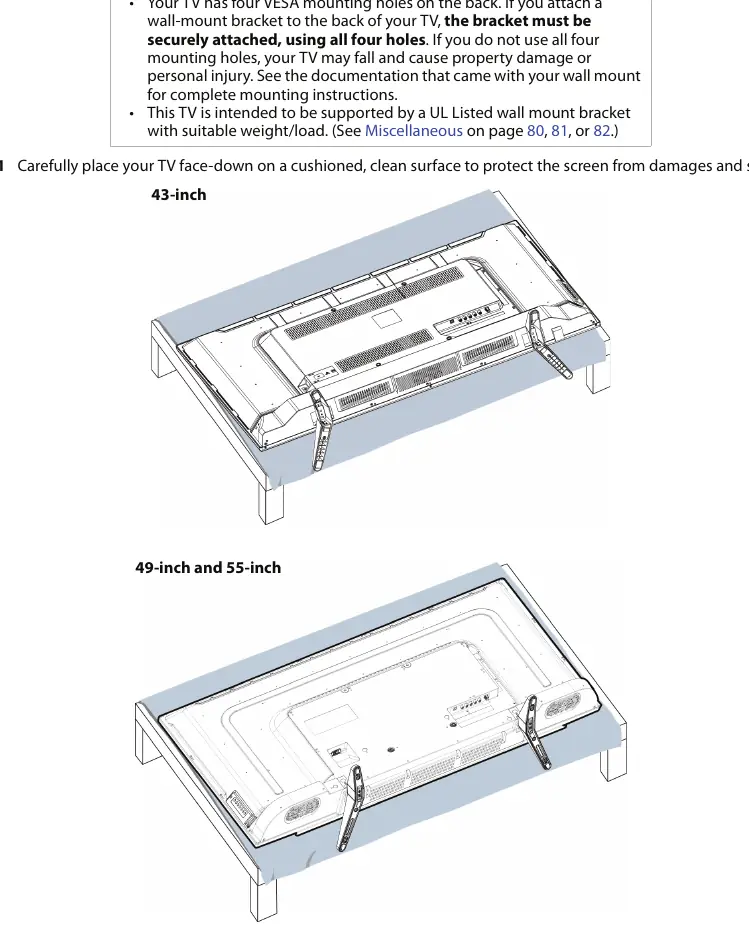

Der Fernseher kann entweder mit den mitgelieferten Standfüßen aufgestellt oder an einer Wand montiert werden. Achten Sie bei der Wandmontage darauf, dass die Halterung für das Gewicht des Geräts geeignet ist und alle vier VESA-Befestigungslöcher auf der Rückseite verwendet werden. Die VESA-Montagelöcher erfordern M6-Schrauben.
Anschlüsse
Für die beste Bildqualität wird die Verwendung von HDMI-Kabeln empfohlen. Der Fernseher verfügt über mehrere Eingänge:
- HDMI: Beste Qualität für Kabel-/Satellitenboxen, DVD/Blu-ray-Player, Spielkonsolen und Computer.
- Component Video: Bessere Qualität als AV oder Koaxial.
- AV (Composite): Gute Qualität für ältere Geräte.
- Koaxial: Standardanschluss für Antennen oder Kabel-TV ohne Box.
- USB: Zum Anzeigen von JPEG-Bilddateien.
Ersteinrichtung
Beim ersten Einschalten startet der Initial Setup Wizard. Dieser führt Sie durch die Auswahl der Menüsprache, Zeitzone, Bildmodus und den Sendersuchlauf. Stellen Sie sicher, dass alle Geräte korrekt angeschlossen sind, bevor Sie den Fernseher einschalten.
Bedienung
Die Bedienung erfolgt über die Fernbedienung oder die Tasten am Gerät. Mit der Taste INPUT wählen Sie die Videoquelle aus. Der Channel Browser ermöglicht eine einfache Navigation durch Kanäle und Eingänge. Der Fernseher unterstützt zudem HDMI-CEC, wodurch kompatible Geräte mit der TV-Fernbedienung gesteuert werden können.
Einstellungen
Sie können das Bild (Modi wie Dynamic, Standard, Movie, Game, PC) und den Ton (DTS TruSurround) individuell anpassen. Zudem bietet das Gerät Kindersicherungsfunktionen, mit denen Sie Kanäle sperren oder Zeitlimits für Spiele (GameTimer) festlegen können.
Wartung und Fehlerbehebung
Reinigen Sie das Gehäuse und den Bildschirm nur mit einem weichen, fusselfreien Tuch. Bei Problemen wie keinem Bild oder Ton überprüfen Sie zuerst die Kabelverbindungen, die Stromversorgung und die gewählte Eingangsquelle. Sollte der Fernseher nicht reagieren, kann ein Aus- und Wiedereinschalten oder das Zurücksetzen auf Werkseinstellungen (Reset TV) helfen.
Praktische Hilfe
Typische Probleme
Kein Bild und kein Ton
Überprüfen Sie, ob das Netzkabel fest eingesteckt ist, ob die richtige Videoquelle ausgewählt wurde und ob der 'Audio Only'-Modus deaktiviert ist.
Fernbedienung funktioniert nicht
Stellen Sie sicher, dass keine Hindernisse zwischen Fernbedienung und Sensor bestehen, die Batterien korrekt eingelegt sind und nicht leer sind.
Keine Kanäle nach Sendersuchlauf
Überprüfen Sie die Antennen- oder Kabelverbindung und stellen Sie sicher, dass das Signal stark genug ist.
Passwort vergessen
Drücken Sie im PIN-Eingabebildschirm innerhalb von fünf Sekunden viermal die INFO-Taste, um die PIN zurückzusetzen.
Vor der Verwendung
- Stellen Sie sicher, dass das Netzkabel fest angeschlossen ist.
- Legen Sie die Batterien in die Fernbedienung ein.
- Schließen Sie Antenne, Kabel-TV oder Satellitenbox an.
- Wählen Sie die beste verfügbare Verbindung (HDMI) für Ihre Geräte.
- Stellen Sie sicher, dass der Fernseher auf einer stabilen Oberfläche steht oder sicher an der Wand montiert ist.
Technische Daten in der Praxis
- VESA-Montage
- 200 x 300 mm (horizontal x vertikal), erfordert M6-Schrauben.
- Bildschirmauflösung
- 1080p (1920 x 1080 Pixel).
- Bildwiederholrate
- 60Hz.
Abbildungen und Diagramme

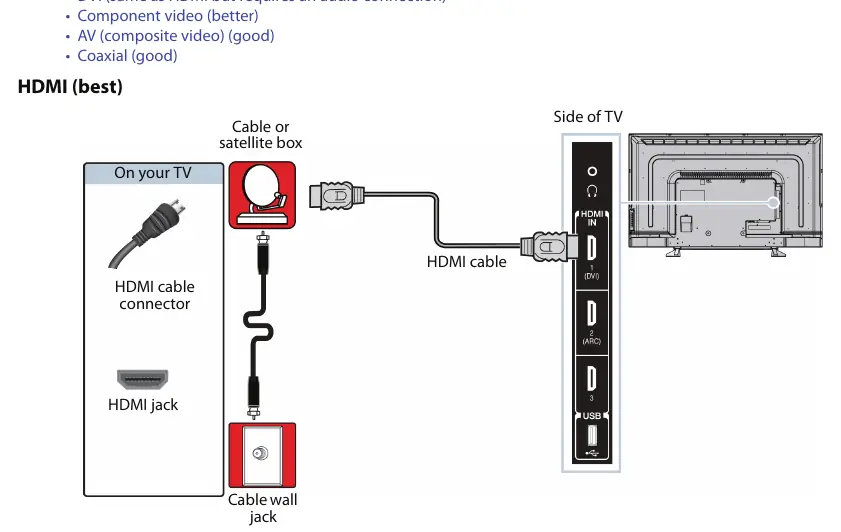

- Die Anleitung enthält detaillierte Anschlussdiagramme für HDMI, Component Video, AV und Koaxialkabel.

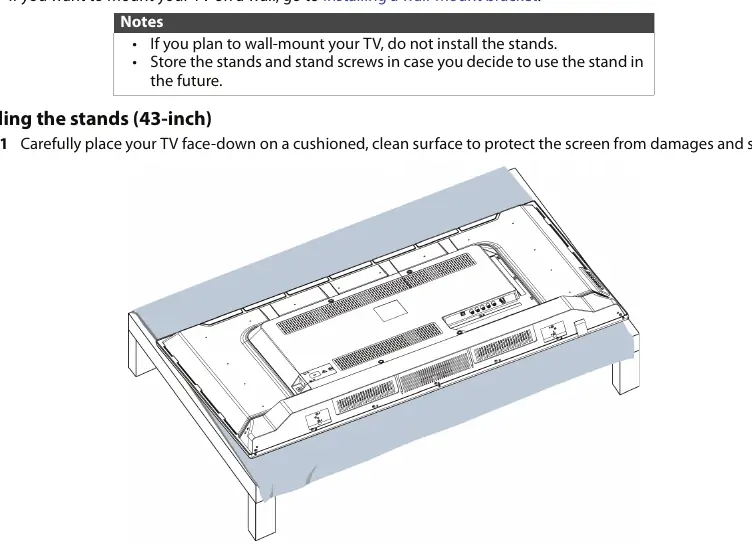

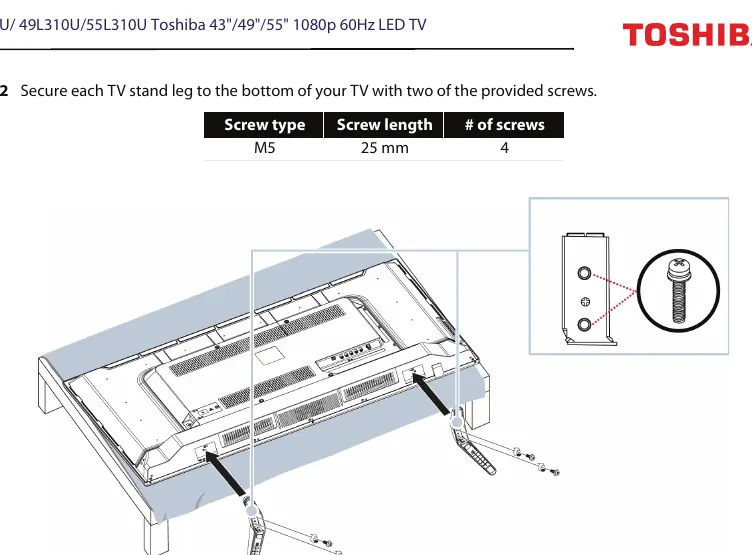

- Es gibt spezifische Anweisungen zur Installation der Standfüße für das 43-Zoll-Modell sowie für die 49- und 55-Zoll-Modelle.
Modellkompatibilität
- HDMI-CEC-Funktionen hängen von der Kompatibilität der angeschlossenen Geräte ab.
- Die PC-Bildoption ist nur über HDMI verfügbar.
- Der 'Store Mode' ist nicht für den normalen Heimgebrauch gedacht.
