Bedienungsanleitung für Toro Workman MDX-D Utility Vehicle 07236TC
Diese Bedienungsanleitung bietet wichtige Informationen zum Betrieb, zur Wartung und zur Sicherheit des Toro Workman MDX-D Utility Vehicle (Modell 07236TC). Erfahren Sie mehr über die tägliche Wartung, Fehlerbehebung und technische...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Bedienungsanleitung ist für das Toro Workman MDX-D Utility Vehicle (Modell 07236TC) bestimmt. Sie enthält wichtige Sicherheitsanweisungen, Wartungspläne und Betriebsabläufe. Vor der Inbetriebnahme müssen alle Bediener die Anleitung lesen und verstehen. Das Fahrzeug ist für den Geländeeinsatz zum Transport von Personen und Materiallasten vorgesehen.
Produktübersicht

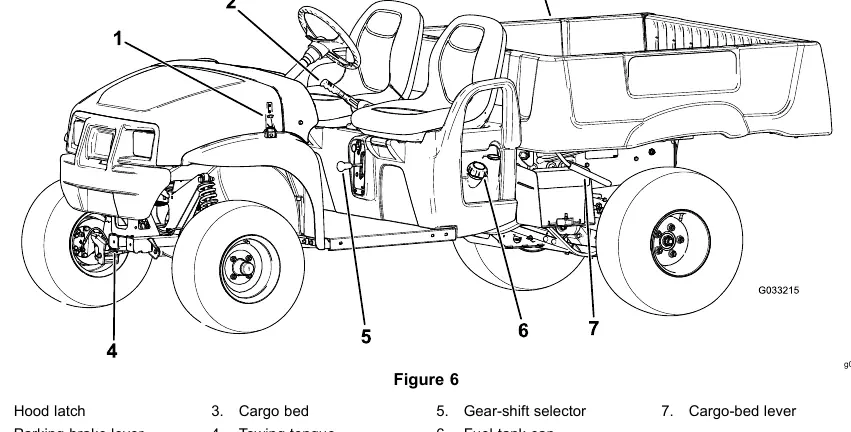

Das Fahrzeug verfügt über verschiedene Bedienelemente, darunter ein Lenkrad, ein Gaspedal, ein Bremspedal, einen Feststellbremshebel und einen Gangwahlschalter. Die Ladefläche kann für Wartungsarbeiten angehoben und gesichert werden.
Inbetriebnahme
Vor der ersten Nutzung müssen folgende Schritte durchgeführt werden:
- Installation des Lenkrads.
- Anschluss der Batterie.
- Überprüfung der Flüssigkeitsstände (Motoröl, Bremsflüssigkeit, Getriebeöl) und des Reifendrucks.
- Einbremsen (Burnishing) der Bremsen.
Betrieb
Der Betrieb des Fahrzeugs erfordert Aufmerksamkeit. Beachten Sie die Sicherheitsregeln für den Betrieb auf Hängen, das Laden der Ladefläche und das Abschleppen. Das Fahrzeug verfügt über eine maximale Geschwindigkeit von 26 km/h (16 mph). Beim Starten des Motors muss das Bremspedal betätigt werden.
Wartung
Regelmäßige Wartung ist entscheidend für die Sicherheit und Langlebigkeit des Fahrzeugs. Der Wartungsplan umfasst tägliche Prüfungen sowie Intervalle nach 8, 50, 100, 150, 200, 300, 400, 600, 800 und 1.000 Betriebsstunden. Wichtige Wartungsbereiche sind:
- Motor: Ölwechsel, Luftfilterwartung, Kraftstofffilterwechsel.
- Elektrisches System: Batteriewartung, Sicherungsprüfung.
- Antriebssystem: Reifenkontrolle, Antriebsriemenprüfung, Getriebeölwechsel.
- Bremsen: Inspektion der Bremsbeläge, Einstellung der Feststellbremse und Bremskabel, Bremsflüssigkeitsprüfung.
- Fahrwerk: Schmierung der Radlager, Einstellung der Ladeflächenverriegelung.
Sicherheit
Beachten Sie stets die Sicherheitshinweise. Das Fahrzeug ist mit einem Überrollschutzsystem (ROPS) kompatibel. Vermeiden Sie das Fahren auf ungeeigneten Hängen und halten Sie sich von beweglichen Teilen fern. Bei Wartungsarbeiten ist der Motor abzustellen und der Schlüssel abzuziehen.
Herstellerinformationen
The Toro Company
Praktische Hilfe
Typische Probleme
Motor überhitzt
Kühlmittelstand prüfen, Riemen auf Verschleiß prüfen, Kühler reinigen.
Bremsen greifen schlecht
Bremsflüssigkeitsstand prüfen, Bremsbeläge auf Verschleiß prüfen, Bremskabel einstellen.
Ladefläche vibriert
Ladeflächenverriegelung einstellen.
Vor der Verwendung
- Reifendruck prüfen (55 bis 103 kPa).
- Motorölstand prüfen.
- Bremsflüssigkeitsstand prüfen.
- Kühlmittelstand prüfen.
- Sicherheitsgurte auf Beschädigungen prüfen.
- Tägliche Wartungspunkte gemäß Wartungsplan durchführen.
Technische Daten in der Praxis
- Bremsflüssigkeit
- DOT 3.
- Maximale Geschwindigkeit
- 26 km/h (16 mph).
Abbildungen und Diagramme
- Abbildung 7 zeigt das Bedienfeld mit Lenkrad, Brems- und Gaspedal.

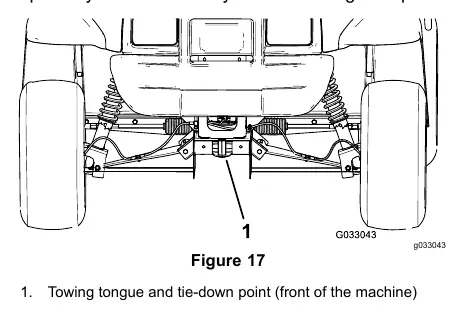

- Abbildung 17 und 18 zeigen die Verzurrpunkte für den Transport.

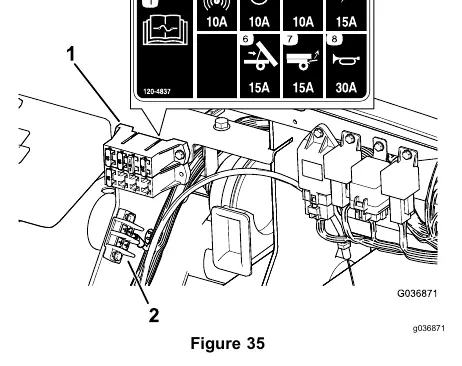

- Abbildung 35 zeigt die Position der Sicherungen unter der Motorhaube.
Modellkompatibilität
- Verwenden Sie nur von Toro zugelassene Anbaugeräte und Zubehörteile.
- Verwenden Sie nur Original-Toro-Ersatzteile, um die Garantie und Sicherheit zu gewährleisten.
