Bedienungsanleitung für Topdon BT MOBILE lite Batterietester

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Bedienungsanleitung für den Topdon BT MOBILE lite, einen drahtlosen 12V-Batterie- und Systemtester. Es enthält Anweisungen zur App-Installation, zur korrekten Verbindung mit der Fahrzeugbatterie sowie zur Durchführung verschiedener Testmodi (Batterie-, Anlass-, Lade- und Systemtest). Bitte lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie das Gerät verwenden.

Produktbeschreibung

Der BT MOBILE lite ist ein kompaktes Diagnosegerät, das mittels Leitwertmessung den Zustand von 12V-Batterien analysiert. Es kommuniziert drahtlos per Bluetooth mit der zugehörigen App auf Ihrem Smartphone, um SOH (State of Health), SOC (State of Charge), Spannung und Stromstärke anzuzeigen.

Kompatibilität

Das Gerät unterstützt folgende Batterietypen:

• Regular Flooded
• AGM Flat Plate
• AGM Spiral
• GEL
• EFB

Hinweis: Wenn Sie sich über den Batterietyp unsicher sind, wählen Sie 'AGM' für den Test; die Fehlertoleranz liegt innerhalb von 10%.

App-Installation & Einrichtung

Laden Sie die App 'BT MOBILE' aus dem Apple App Store oder Google Play Store herunter. Für Apple-Geräte ist iOS 8.0 oder höher erforderlich, für Android-Geräte OS 4.3 oder höher. Bei der ersten Nutzung können Sie sich per E-Mail registrieren oder die Anmeldung überspringen.

Bedienung

Vorbereitung

1. Schalten Sie die Zündung und alle elektrischen Verbraucher aus.
2. Schließen Sie alle Fahrzeugtüren und die Kofferraumklappe.
3. Reinigen Sie die Batteriepole mit einer Drahtbürste, um Korrosion zu entfernen.
4. Verbinden Sie die rote (+) Klemme mit dem Pluspol und die schwarze (-) Klemme mit dem Minuspol der Batterie.
5. Aktivieren Sie Bluetooth auf Ihrem Smartphone.

Testdurchführung

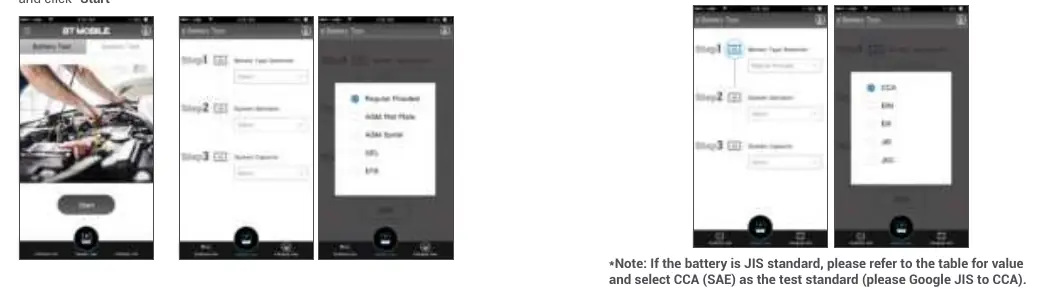

Öffnen Sie die App und loggen Sie sich ein. Tippen Sie auf das blinkende Bluetooth-Symbol in der App, um das Gerät zu suchen und zu verbinden. Sobald die Verbindung steht, leuchtet das Symbol dauerhaft.

• Batterietest: Misst SOH, SOC, Spannung und Strom.
• Anlasstest: Analysiert die Anlassspannung und -zeit. Der Motor muss während des Tests ausgeschaltet sein.
• Ladetest: Überprüft das Ladesystem (Generator, Gleichrichter). Der Motor muss während des Tests eingeschaltet sein.
• Systemtest: Führt alle oben genannten Tests nacheinander durch.

Technische Daten

• Betriebstemperatur: -20°C bis 65°C
• Lagertemperatur: -20°C bis 70°C
• Abmessungen: 81 x 68 x 27 mm
• Gewicht: 250 g

Sicherheitshinweise

• Verwenden Sie das Gerät nur in gut belüfteten Bereichen, da Abgase giftiges Kohlenmonoxid enthalten.
• Halten Sie Hände, Haare und Kleidung von beweglichen Teilen (Lüfter, Riemen) fern.
• Tragen Sie beim Arbeiten an Batterien eine Schutzbrille.
• Entfernen Sie die Klemmen nicht während eines laufenden Tests.
• Setzen Sie das Gerät keiner übermäßigen Feuchtigkeit oder Staub aus.
