Bedienungsanleitung für ANENG 168Max Batterietester

Erfahren Sie, wie Sie den ANENG 168Max Batterietester verwenden. Diese Anleitung erklärt die Messbereiche, die korrekte Polarität und die Interpretation der Spannungswerte für verschiedene Batterietypen wie AA, AAA, 9V und Knopfzellen.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Der ANENG 168Max ist ein Batterietester für Spannungen von 1,2V bis 4,8V. Er benötigt keine eigene Stromquelle, da er durch die zu testende Batterie betrieben wird. Achten Sie beim Testen stets auf die korrekte Polarität (+/-). S. 1, 2

Wichtigste Schritte

Batterie korrekt an die Kontakte halten S. 1

Probleme und Lösungen

Keine Anzeige auf dem Display

Die Batterie ist vollständig entladen.

S. 2

Technische Daten

Parameter	Wert	Hinweis	Seiten
Messbereich	1,2V - 4,8V	Unterstützte Spannungsbereiche für Batterietests	S. 1

Wo es im PDF steht

Produktübersicht und Polarität S. 1
Messanleitung und Spannungstabelle S. 2

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Der ANENG 168Max ist ein kompakter Batterietester, der keine eigene Stromquelle benötigt. Er wird direkt durch die zu testende Batterie betrieben. Wenn das Display keine Spannung anzeigt, ist die Batterie vollständig entladen oder hat keinen Kontakt zu den Messpunkten.

Bedienung

Die Handhabung des Testers ist einfach, erfordert jedoch die Beachtung der Polarität:

Stellen Sie sicher, dass die Batterie die positiven und negativen Kontakte des Testers berührt.
Achten Sie strikt auf die korrekte Ausrichtung der Polarität (+ und -).
Der Tester zeigt die Spannung direkt auf dem LCD-Display an.
Es ist keine zusätzliche Batterie für den Betrieb des Testers erforderlich.

Interpretation der Messergebnisse

Der Tester deckt einen Bereich von 1,2V bis 4,8V ab. Die folgende Übersicht hilft bei der Einschätzung des Batteriezustands:

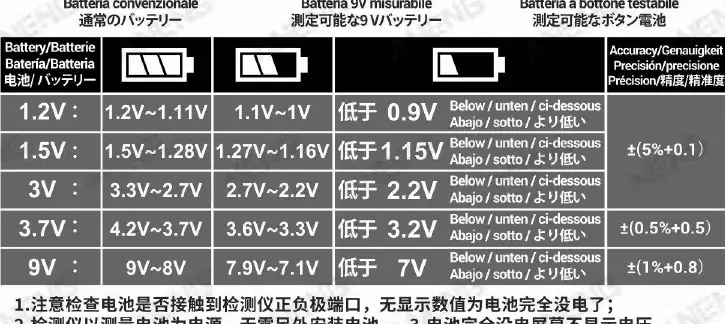

Tabelle der Spannungswerte für verschiedene Batterietypen

1,2V Batterien: Gut: 1,2V-1,11V | Schwach: 1,1V-1V | Ersetzen: unter 0,9V
1,5V Batterien: Gut: 1,5V-1,28V | Schwach: 1,27V-1,16V | Ersetzen: unter 1,15V
3V Batterien: Gut: 3,3V-2,7V | Schwach: 2,7V-2,2V | Ersetzen: unter 2,2V
3,7V Batterien: Gut: 4,2V-3,7V | Schwach: 3,6V-3,3V | Ersetzen: unter 3,2V
9V Batterien: Gut: 9V-8V | Schwach: 7,9V-7,1V | Ersetzen: unter 7V

Praktische Hilfe

Typische Probleme

Keine Anzeige auf dem Display

Die Batterie ist wahrscheinlich vollständig entladen. Prüfen Sie zudem, ob die Batterie festen Kontakt zu den Messpunkten hat.

Falsche oder keine Messwerte

Überprüfen Sie die Polarität (+/-). Die Batterie muss korrekt ausgerichtet sein.

Vor der Verwendung

Polarität (+/-) der Batterie prüfen
Sicherstellen, dass die Batterie die Kontakte des Testers berührt
Batterietyp identifizieren (z.B. 1,5V, 9V, Knopfzelle)
