Montageanleitung für TOOLPORT Polytunnel FGWH-L1-Q1 4m x 10m

Wichtige Informationen zur Montage

Diese Anleitung beschreibt den Aufbau des TOOLPORT Polytunnels FGWH-L1-Q1 (4m x 10m). Vor Beginn der Montage ist es wichtig, alle Teile anhand der beiliegenden Stückliste zu überprüfen. Der Aufbau sollte auf einem ebenen Untergrund erfolgen und wird aufgrund der Größe und des Gewichts der Komponenten mit mindestens zwei Personen empfohlen.

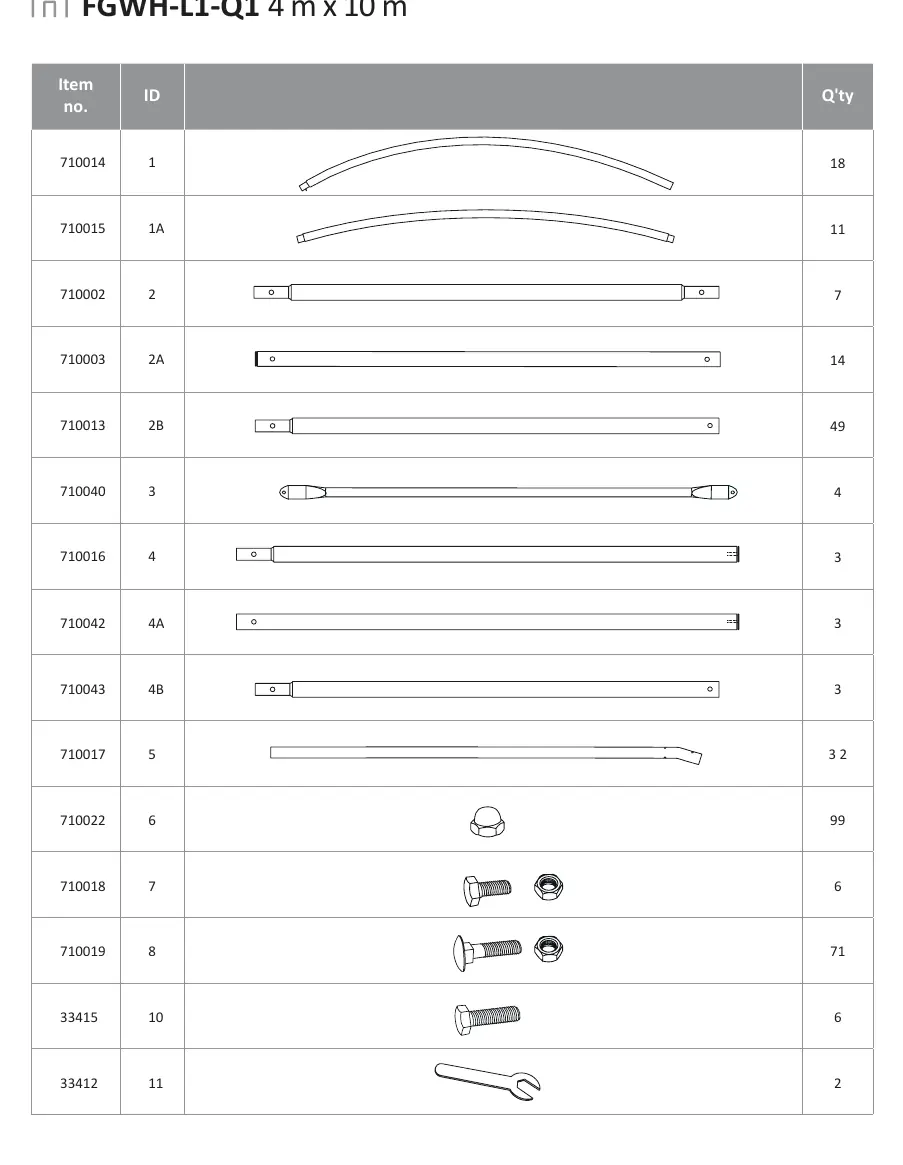

Teileliste

Die Lieferung umfasst verschiedene Rohre (Bögen, Längsstreben), Verbindungselemente, Schrauben, Muttern und Klemmen. Bitte stellen Sie sicher, dass alle in der Tabelle aufgeführten Mengen (z.B. 18x Bogen-Teil 1, 11x Bogen-Teil 1A, 99x Schraube/Mutter-Set 6) vollständig vorhanden sind, bevor Sie mit dem Aufbau beginnen.

Aufbauanleitung

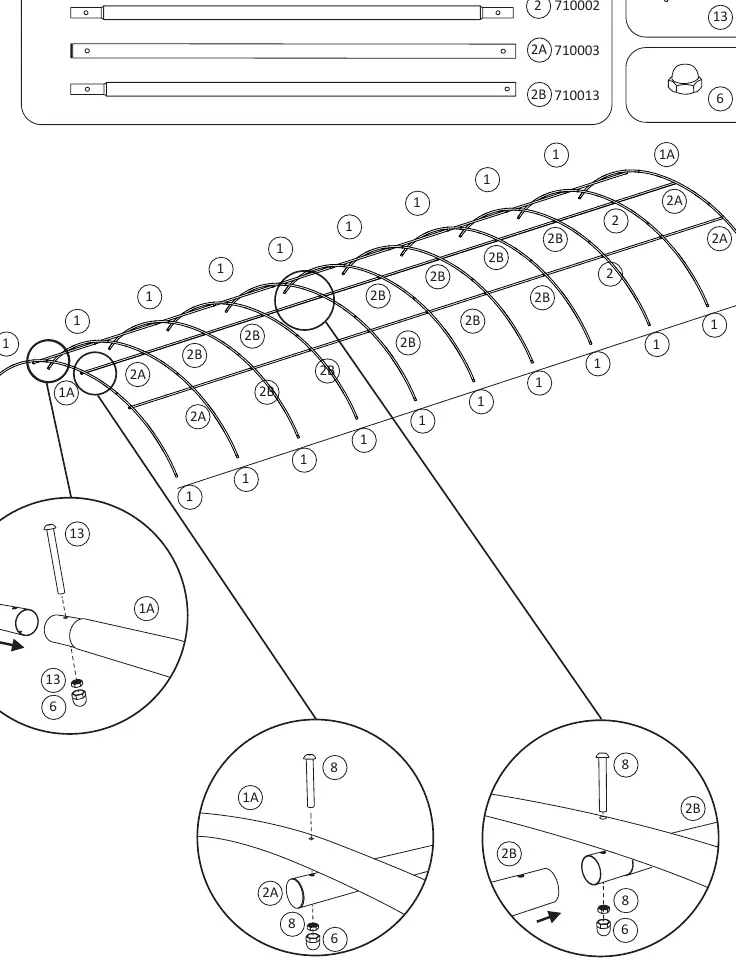

Schritt 1: Rahmenkonstruktion

Beginnen Sie mit dem Zusammenbau der Bögen. Verbinden Sie die Rohre (1, 1A) mit den entsprechenden Verbindungselementen (13) und sichern Sie diese mit den Schrauben (6, 8). Achten Sie darauf, dass die Bögen korrekt ausgerichtet sind.

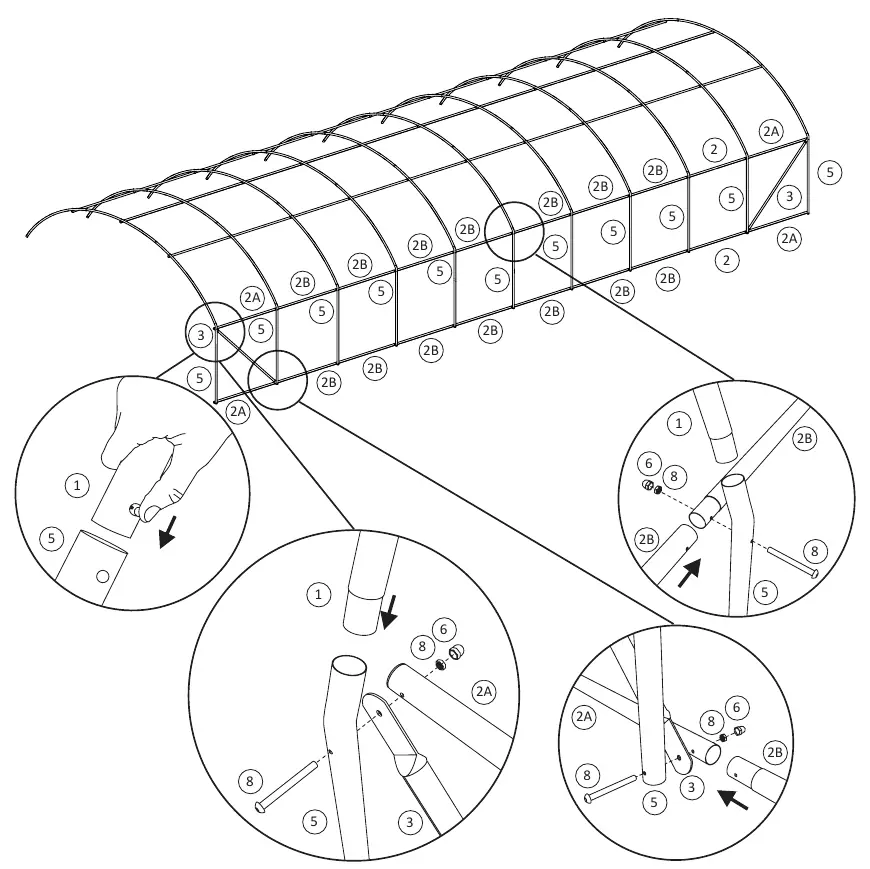

Schritt 2: Längsstreben und Verbindung

Verbinden Sie die montierten Bögen mit den Längsstreben (2, 2A, 2B). Verwenden Sie die mitgelieferten Schrauben (8) und Muttern (6), um die Streben an den Bögen zu fixieren. Arbeiten Sie sich systematisch von einem Ende zum anderen vor.

Schritt 3: Stabilisierung

Installieren Sie die zusätzlichen Verstrebungen (3, 5), um die Stabilität des Rahmens zu gewährleisten. Diese werden an den Seiten und im oberen Bereich des Rahmens angebracht.

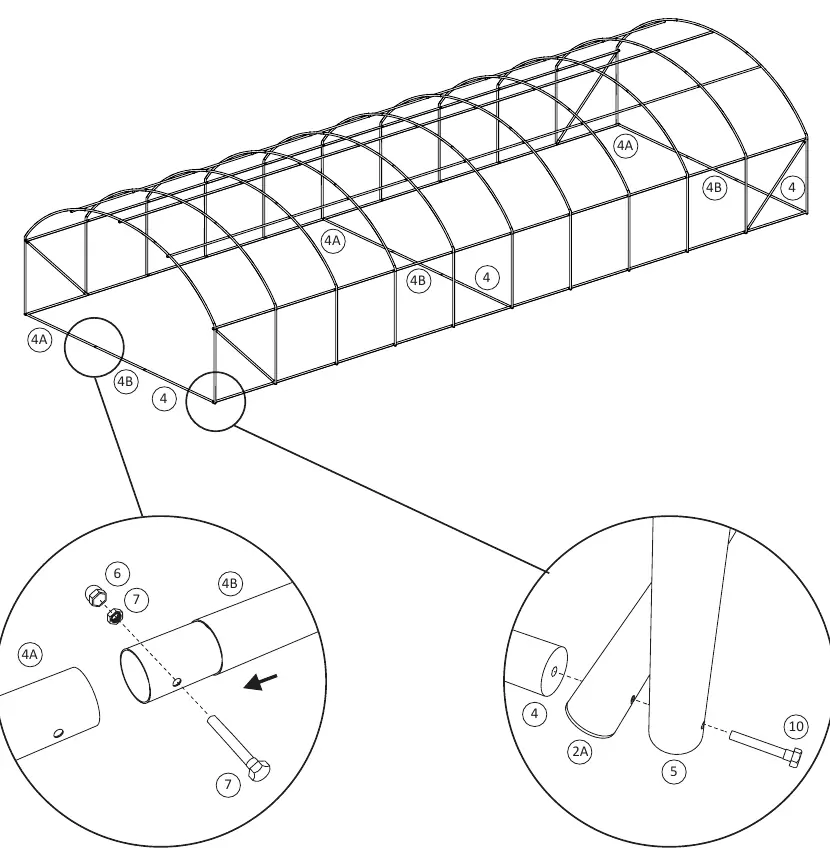

Schritt 4: Endmontage und Verstrebungen

Bringen Sie die restlichen Verstrebungen (4, 4A, 4B) an den Enden und an den Seiten an, um die Struktur zu versteifen. Verwenden Sie hierfür die Schrauben (7, 10) und Muttern (6).

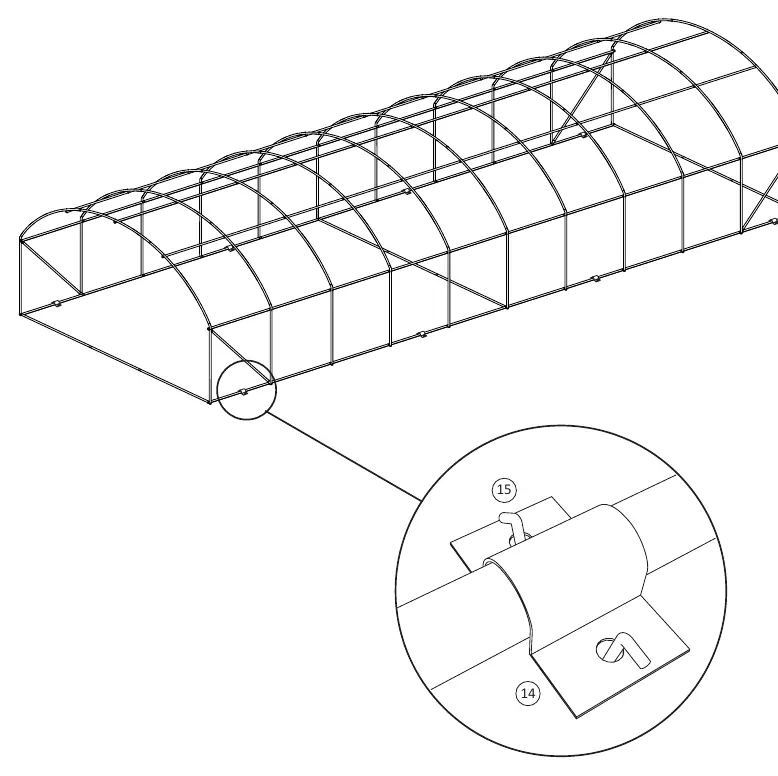

Schritt 5: Befestigung

Sichern Sie die Konstruktion mit den Klemmen (14) und den Stangen (15), um die Folie später sicher am Rahmen zu befestigen.

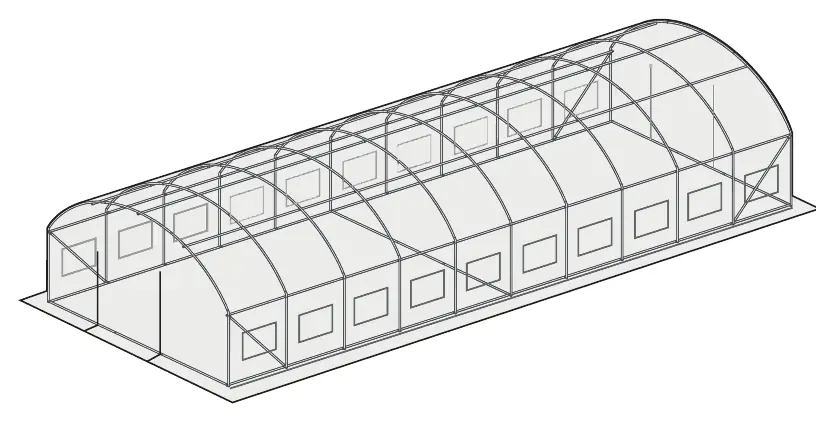

Schritt 6: Folienmontage

Ziehen Sie die Folie (12) über den fertig montierten Rahmen. Achten Sie darauf, dass die Folie gleichmäßig verteilt ist und keine Falten wirft.

Kontakt zum Kundenservice

Bei Fragen oder Problemen während der Montage wenden Sie sich bitte an den TOOLPORT Kundenservice. Telefon: +49 (0)40 / 60 87 27 17, Fax: +49 (0)40 / 60 87 27 37, Website: www.toolport.de.
