Montageanleitung für Aivituvin AIR 105-ZJ Kunststoff-Gartenhaus

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt den Aufbau des Aivituvin AIR 105-ZJ Gartenhauses. Für die Montage werden zwei Personen empfohlen, die geschätzte Aufbauzeit beträgt ca. 45 Minuten. Bitte beachten Sie, dass Schrauben während der Montage zunächst nur locker angezogen werden sollten, um die Ausrichtung zu erleichtern, und erst nach vollständigem Aufbau festgezogen werden dürfen. Überprüfen Sie alle Schrauben und Verbindungen alle 90 Tage auf festen Sitz.

Vorbereitung und Werkzeuge

Stellen Sie sicher, dass alle Teile vorhanden sind, bevor Sie beginnen. Benötigte Werkzeuge:

• Phillips-Schraubendreher
• Bohrmaschine (empfohlen)

Montageanleitung

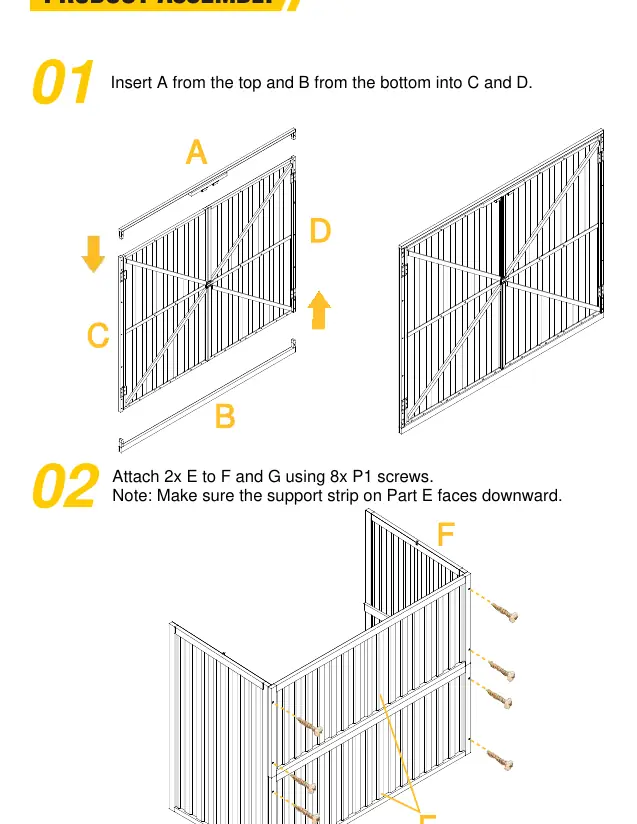

Schritt 1-2: Grundrahmen und Rückwände

Führen Sie die Teile A (obere Verbindungsleiste) und B (untere Verbindungsleiste) in die Seitenteile C und D ein. Befestigen Sie anschließend die beiden Rückwände E an den Seitenteilen F und G unter Verwendung von 8x P1-Schrauben. Achten Sie darauf, dass die Stützleiste an Teil E nach unten zeigt.

Schritt 3-4: Boden und Hauptstruktur

Legen Sie die Bodenplatten H ein. Verbinden Sie die Teile A, B, C, D, F und G miteinander, indem Sie 4x P4-Schrauben und 10x P7-Schrauben verwenden.

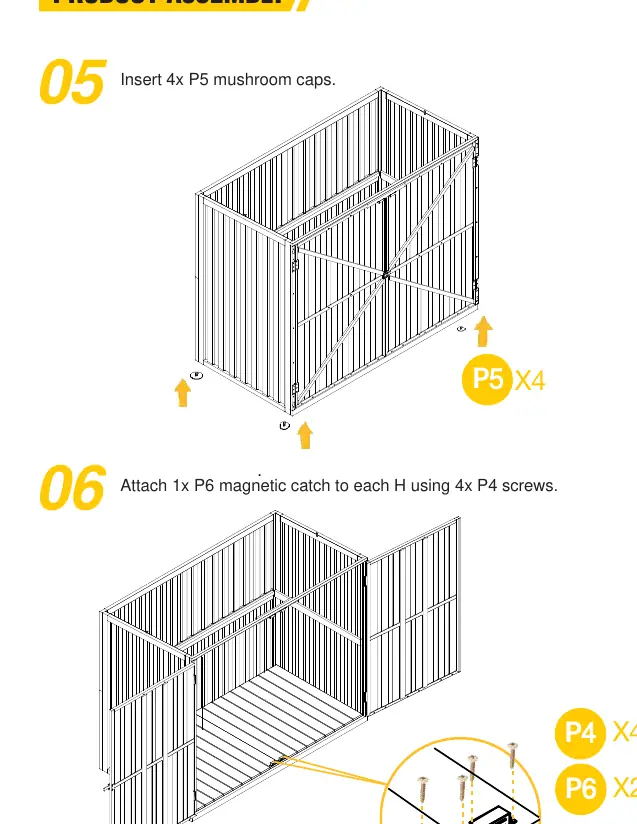

Schritt 5-6: Kappen und Magnetverschlüsse

Setzen Sie die 4x P5-Pilzkappen ein. Befestigen Sie jeweils einen P6-Magnetverschluss an den Bodenplatten H mit insgesamt 4x P4-Schrauben.

Schritt 7-9: Dachmontage

Platzieren Sie das Regalboden-Teil I. Installieren Sie die Dachteile J und K mit jeweils 4x P2-Schrauben. Wichtig: Die Seite mit den Lücken an den Paneelen J und K muss nach hinten zeigen, um den Wasserabfluss zu ermöglichen. Befestigen Sie abschließend die Dachabdeckleiste L an J und K mit 6x P3-Schrauben.

Sicherheitshinweise

• Verwenden oder lagern Sie das Produkt nicht in der Nähe von offenen Flammen oder brennbaren Materialien.
• Einige Teile können schwer sein oder scharfe Kanten aufweisen – seien Sie vorsichtig.
• Bewegliche Teile können Verletzungen, Quetschungen oder Schnitte verursachen.
• Bei fehlenden, defekten oder beschädigten Teilen unterbrechen Sie die Nutzung, bis Reparaturen oder Ersatz erfolgt sind.
