Installationsanleitung für Thomson QLED Pro 144Hz Smart TV
Schnellstartanleitung für den Thomson QLED Pro 144Hz Smart TV. Erfahren Sie, wie Sie den Standfuß montieren, das Gerät an der Wand befestigen, Anschlüsse nutzen und die Fernbedienung koppeln.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Installationsanleitung für den Thomson QLED Pro 144Hz Smart TV. Es deckt die Montage des Standfußes, die Wandmontage, den Anschluss externer Geräte sowie die grundlegende Bedienung der Fernbedienung ab. Bitte verwenden Sie ausschließlich das mitgelieferte Netzkabel.
Verpackungsinhalt
Stellen Sie vor der Installation sicher, dass alle Komponenten vorhanden sind. Dazu gehören der Fernseher, die Fernbedienung, das Netzkabel sowie die entsprechenden Standfuß-Komponenten für die jeweilige Bildschirmgröße.
Aufstellung und Montage
Montage des Standfußes
Die Montage unterscheidet sich je nach Bildschirmgröße:
- 43" - 55": Befestigen Sie die Standfüße gemäß der Abbildung an der Unterseite des Geräts.
- 65" - 100": Diese Modelle erfordern eine spezifische Montage der Standfüße, wie in der Anleitung dargestellt. Achten Sie darauf, das Gerät vorsichtig zu handhaben.

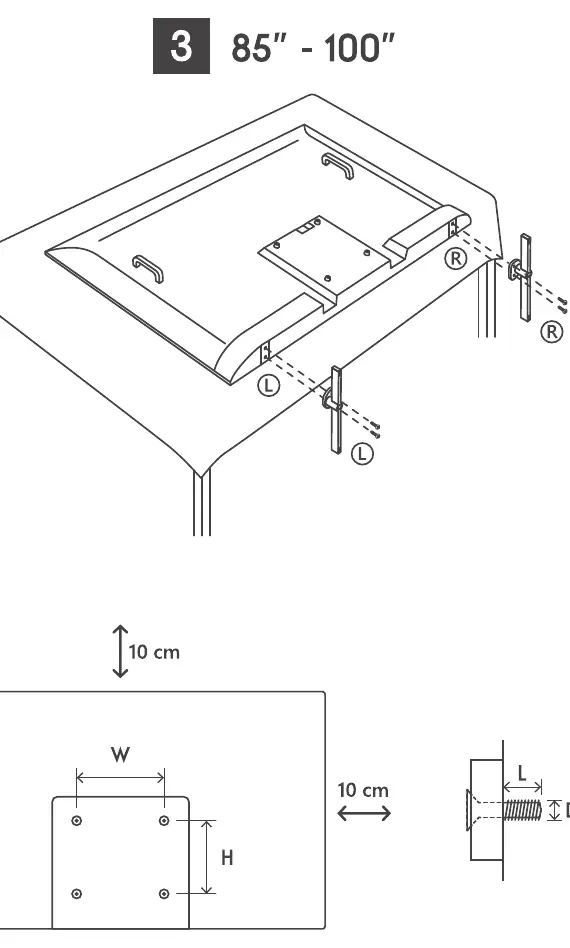

Wandmontage (VESA)
Für die Wandmontage beachten Sie die VESA-Spezifikationen:
- 43" - 55": VESA 200x200, Schrauben M6, Länge 8-10 mm.
- 65" - 75": VESA 200x200, Schrauben M6, Länge 10 mm.
- 85": VESA 200x200, Schrauben M6, Länge 10 mm.
- 100": VESA 800x400, Schrauben M8, Länge 12 mm.
Halten Sie einen Wandabstand von mindestens 10 cm ein.

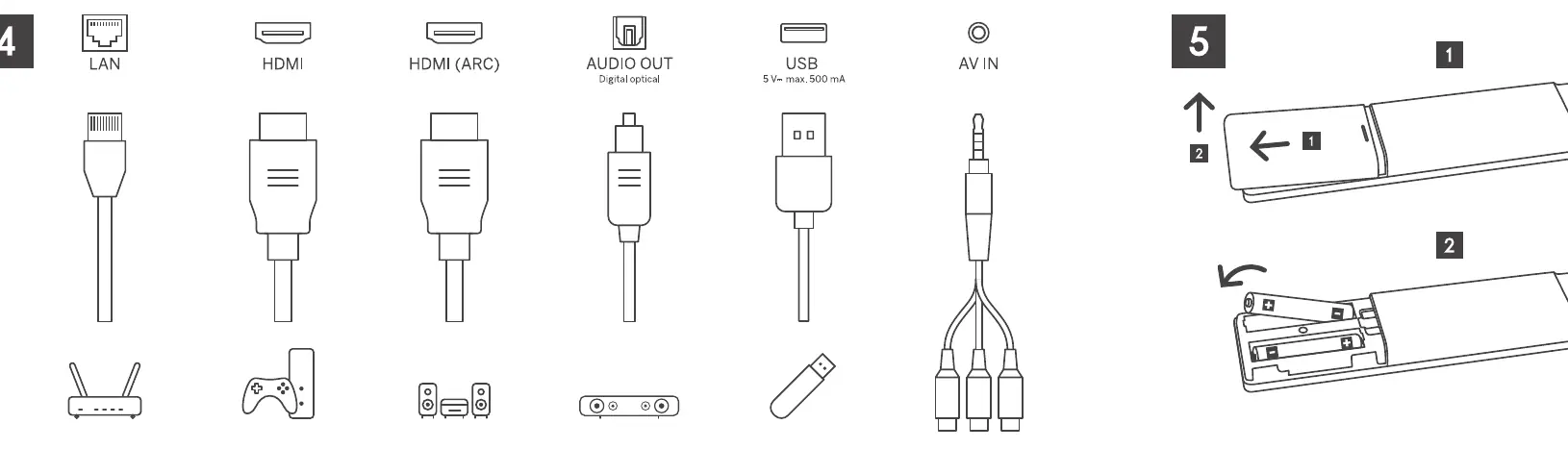

Anschlüsse
Der Fernseher verfügt über verschiedene Anschlüsse auf der Rückseite:
- LAN: Für kabelgebundenes Internet.
- HDMI / HDMI (ARC): Für externe Zuspieler und Soundbars.
- USB: Für Medienwiedergabe (max. 500 mA).
- Antenne / Satellit: Für den TV-Empfang.
- Audio Out / Kopfhörer: Für externe Audiosysteme.
- CI+ Modul: Für Pay-TV-Karten.

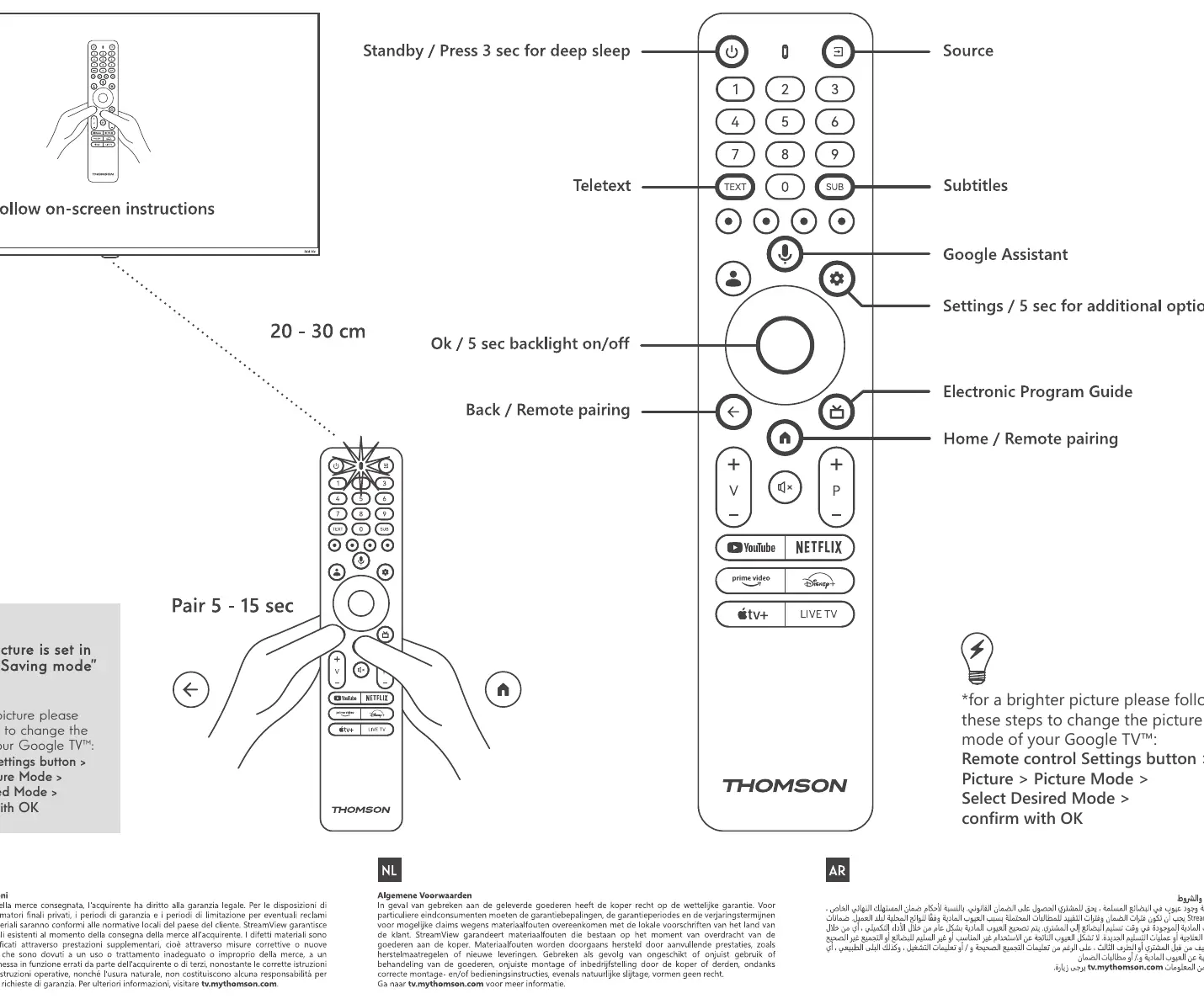

Fernbedienung und Ersteinrichtung
Die Fernbedienung muss mit dem Fernseher gekoppelt werden. Halten Sie die entsprechende Taste für 3 Sekunden gedrückt, um den Kopplungsmodus zu starten. Die Fernbedienung bietet direkten Zugriff auf Google Assistant, Einstellungen, EPG sowie Streaming-Dienste wie Netflix, YouTube und Disney+.
Bild- und Energiespareinstellungen
Falls das Bild zu dunkel erscheint, können Sie den Bildmodus anpassen:
- Drücken Sie die Einstellungen-Taste auf der Fernbedienung.
- Navigieren Sie zu Bild.
- Wählen Sie Bildmodus.
- Wählen Sie den gewünschten Modus aus und bestätigen Sie mit OK.
Das Gerät verfügt zudem über Energiesparfunktionen, die über das Menü konfiguriert werden können.
Praktische Hilfe
Typische Probleme
Fernbedienung reagiert nicht
Stellen Sie sicher, dass die Fernbedienung gekoppelt ist. Halten Sie die Kopplungstaste für 3 Sekunden gedrückt.
Bild ist zu dunkel
Ändern Sie den Bildmodus über Einstellungen > Bild > Bildmodus.
Vor der Verwendung
- Prüfen Sie den Verpackungsinhalt auf Vollständigkeit.
- Verwenden Sie nur das mitgelieferte Netzkabel.
- Stellen Sie sicher, dass die VESA-Wandhalterung für Ihr Modell geeignet ist.
- Achten Sie bei der Montage auf einen stabilen Untergrund.
Technische Daten in der Praxis
- VESA-Standard
- Gibt den Lochabstand für die Wandhalterung an (z.B. 200x200 mm).
Abbildungen und Diagramme
- Die Anleitung enthält detaillierte Zeichnungen zur Montage der Standfüße für verschiedene Größenklassen (43-55 Zoll vs. 65-100 Zoll).
- Ein Diagramm zeigt die korrekte Belegung der Anschlüsse auf der Rückseite des Fernsehers.
- Die Fernbedienung wird mit einer Übersicht aller Tastenfunktionen dargestellt.
Modellkompatibilität
- Die VESA-Schraubengrößen variieren je nach Modell (M6 oder M8).
- Google Assistant ist nicht in allen Sprachen und Ländern verfügbar.
