Bedienungsanleitung für The Outdoor Plus Smart Weather...
Schnelle Anleitung für das The Outdoor Plus Smart Weather Electronic Ignition System (SWEIS). Erfahren Sie alles über Installation, Verkabelung, Inbetriebnahme, Wartung und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das The Outdoor Plus Smart Weather Electronic Ignition System (SWEIS) ist ein CSA-zertifiziertes System für den Außenbereich. Die Installation muss zwingend durch einen qualifizierten Installateur, eine Serviceagentur oder den Gasversorger erfolgen. Das System ist für den Betrieb mit 110V Wechselstrom ausgelegt; der Anschluss an 220V führt zu Schäden. Eine ausreichende Belüftung ist erforderlich (1 Quadratzoll pro 25.000 BTUs), um Überhitzung und Gasansammlungen zu vermeiden.
Installation und Gasanschluss
Vor der Installation müssen alle Komponenten auf Schäden geprüft werden. Ein Hitzeschild muss zwingend zwischen dem SWEIS-Gehäuse und dem Brennerring installiert werden, um Überhitzung zu vermeiden. Verwenden Sie für alle Rohrgewindeverbindungen Dichtmittel. Das System sollte mindestens 5 Fuß (ca. 1,5 m) von Wasserquellen entfernt installiert werden, wenn 110V verwendet werden.
- Gasdruck: Stellen Sie sicher, dass der Eingangsdruck den Anforderungen entspricht (Nominal 7" W.C. für Erdgas, 11" W.C. für Propan).

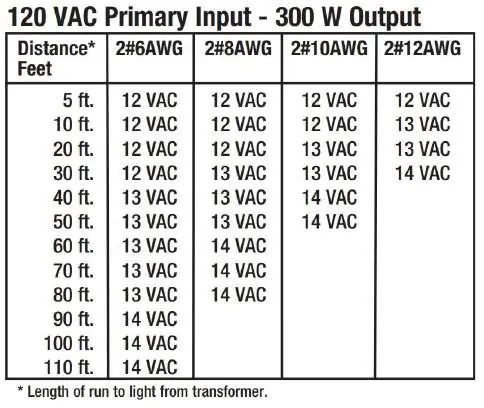

- Verkabelung: Verwenden Sie für Entfernungen bis 50 Fuß mindestens 12AWG-Kabel, darüber 10AWG.
- Brennermedien: Verwenden Sie nur feuerfestes Material. Decken Sie den Pilotbrenner nicht ab, da dieser Luft benötigt. Verwenden Sie keinen Sand.
Inbetriebnahme und Betrieb

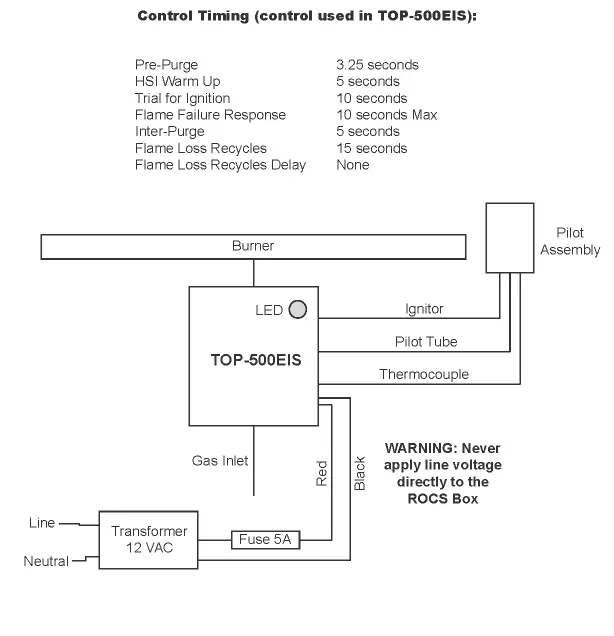

Bei der ersten Inbetriebnahme kann sich Luft in den Gasleitungen befinden, was zu einer Verzögerung führen kann. Der Zündvorgang folgt einer festen Sequenz: Pre-Purge (3,25 Sek.), HSI-Aufwärmphase (5 Sek.), Zündversuch (20 Sek.). Wenn keine Flamme erkannt wird, schaltet das System ab und führt nach einer Inter-Purge-Zeit (5 Sek.) einen erneuten Versuch durch.
Wartung und Pflege
Wartungsarbeiten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Vor Wartungsarbeiten müssen Gas und Strom abgeschaltet sein und das Gerät muss abgekühlt sein (mindestens 1 Stunde warten).
- Vor jedem Gebrauch: Auf Ablagerungen prüfen und diese entfernen.

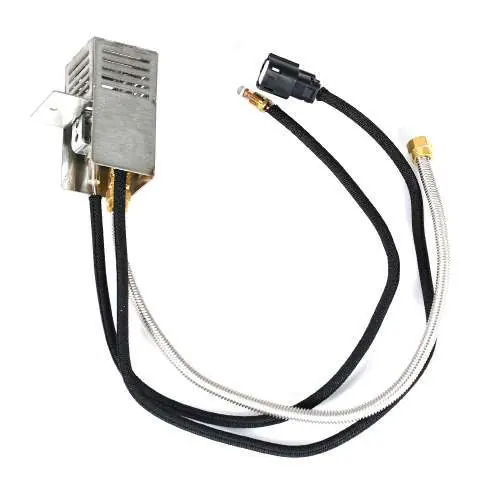

- Halbjährlich: Pilotzünder auf Ablagerungen oder Insektenbefall (Spinnweben) prüfen. Brennerlöcher auf Durchgängigkeit kontrollieren.
- Jährlich: Pilotzünder auf Korrosion durch Hitze und Feuchtigkeit prüfen.
Fehlerbehebung und LED-Diagnose
Das System verfügt über eine LED-Diagnosefunktion:
- 1x Blinken: Heißstart, Thermoelement bei Stromzufuhr bereits heiß.
- 2x Blinken: Zündsperre, maximale Zündversuche ohne Flammenerkennung überschritten.
- 3x Blinken: Flammenverlust-Sperre, maximale Flammenverluste überschritten.
- 4x Blinken: Flammenerkennungsfehler.
- 5x Blinken: Ventilfehler.
- Schnelles Blinken: Sicherheitsabschaltung.
Praktische Hilfe
Typische Probleme
System lässt sich nicht einschalten
Elektrische Verbindungen prüfen. Mit einem Multimeter sicherstellen, dass am Gerät mindestens 12V anliegen. Falls nicht, Transformator prüfen.
Zünder glüht, Gas strömt, aber keine Zündung
Gasleitung entlüften (mehrmals ein-/ausschalten). Prüfen, ob die Stromstärke (Ampere) ausreicht (1,4-1,6A initial, 2,0A nach 4 Sek.). Ggf. Kabelquerschnitt erhöhen.
Kleine Flammen flackern nach dem Ausschalten
Ablagerungen im Ventil. System mehrmals ein- und ausschalten, um Ablagerungen zu lösen. Wenn das nicht hilft, Gas manuell absperren.
Vor der Verwendung
- Sichtprüfung auf Ablagerungen im Feuerbereich.
- Sicherstellen, dass das Gasabsperrventil geöffnet ist.
- Überprüfen, ob der Pilotbrenner frei von Medien (Glas/Steine) ist.
- Sicherstellen, dass eine ausreichende Belüftung vorhanden ist.
- Prüfen, ob der Hitzeschild korrekt installiert ist.
Abbildungen und Diagramme

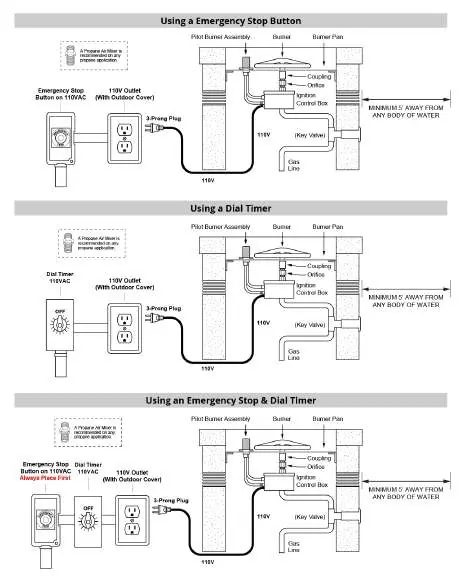

- Verkabelungsdiagramme zeigen den Anschluss von Not-Aus-Schaltern, Zeitschaltuhren und Standard-Lichtschaltern.

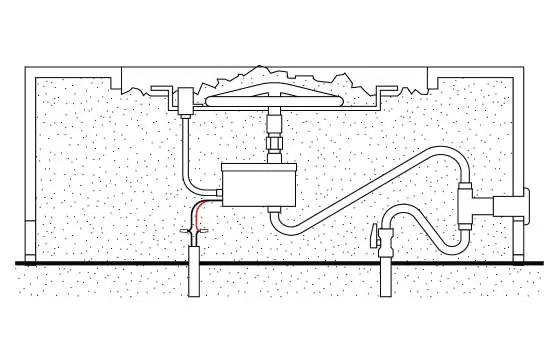

- Installationsdiagramme verdeutlichen die korrekte Platzierung der Brennermedien um den Pilotbrenner.

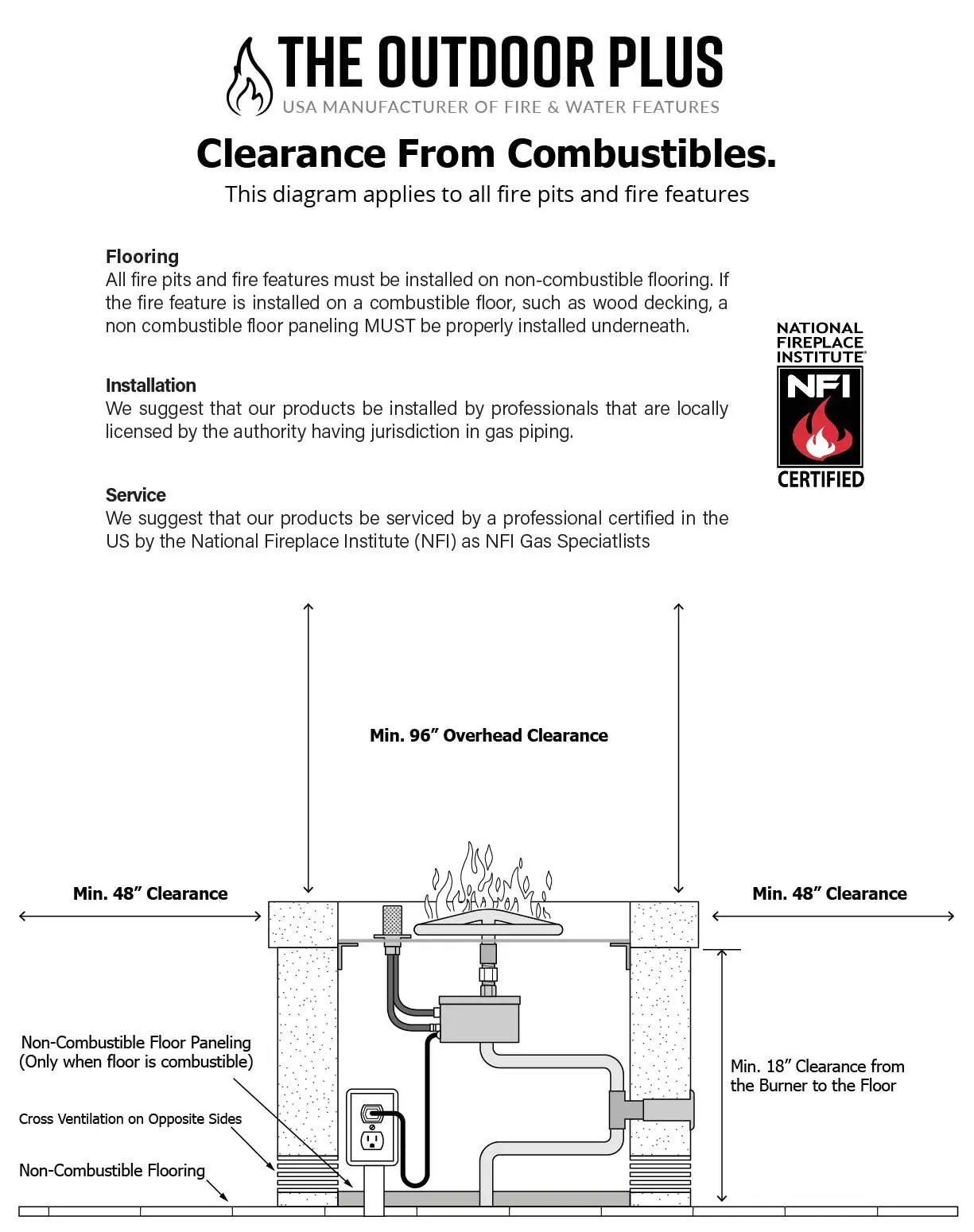

- Abstandsdiagramme zeigen die erforderlichen Sicherheitsabstände zu brennbaren Materialien.
Modellkompatibilität
- Nicht für den Einsatz unter Wasser geeignet.
- Nur für den Außenbereich bestimmt.
- Propangas-Anwendungen erfordern zwingend eine ausreichende Belüftung, da Propan schwerer als Luft ist.
