Bedienungsanleitung für The Outdoor Plus 1-Hour Gas Timer mit E-Stop

Erfahren Sie, wie Sie den The Outdoor Plus 1-Hour Gas Timer (OPT-ESTOPTM) installieren und bedienen. Diese Anleitung enthält Details zur Montage, zum Gasanschluss, zur Inbetriebnahme und zur Fehlerbehebung für dieses mechanische...

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Fig. 1: Montagebohrungen und Abmessungen Seite 2 Fig. 2: Einlass- und Auslassanschlüsse Seite 3 Fig. 3: Installationsoptionen Seite 3 Fig. 4: Bedienung von Timer und rotem Knopf Seite 3 Fig. 5: Positionen des roten Knopfes Seite 4

Wichtige Informationen aus der Anleitung

Der 1-Hour Gas Timer mit E-Stop ist ein mechanisches Absperrventil für Gasgeräte, das den Gasfluss für bis zu 60 Minuten steuert. Er benötigt keine Batterien oder Strom. Das Gerät verfügt über eine Not-Aus-Funktion (roter Knopf), um den Gasfluss bei Bedarf sofort zu unterbrechen. Die Installation muss durch einen qualifizierten Techniker oder Gasinstallateur erfolgen.

Montage und Installation

Das Gerät sollte in aufrechter Position installiert werden. Es verfügt über zwei Einlass- und zwei Auslassanschlüsse (1/2" NPT). Nicht verwendete Anschlüsse müssen mit den mitgelieferten Stopfen verschlossen werden.

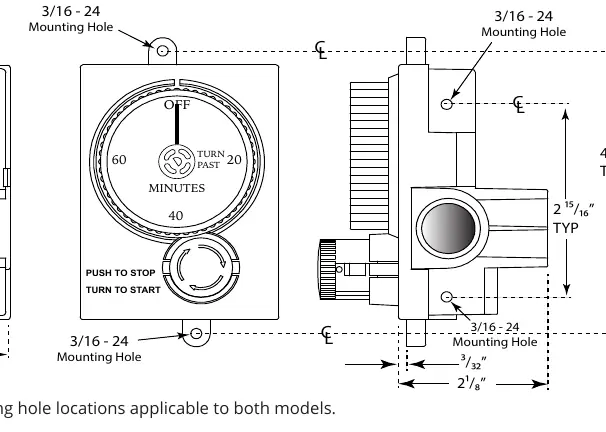

Fig. 1: Montagebohrungen und Abmessungen
Fig. 1: Montagebohrungen und Abmessungen
Fig. 2: Einlass- und Auslassanschlüsse
Fig. 2: Einlass- und Auslassanschlüsse
Fig. 3: Installationsoptionen
Fig. 3: Installationsoptionen
  • Montage: Das Gerät kann seitlich über vier Befestigungslöcher oder über die Laschen an der Ober- und Unterseite montiert werden. Verwenden Sie 3/16-24 Maschinenschrauben. Für Außenanwendungen werden Edelstahlschrauben empfohlen.
  • Anschluss: Verbinden Sie die Gaszufuhr mit dem Einlass (beachten Sie die Pfeilmarkierung) und den Auslass mit dem Gasgerät.
  • Dichtheitsprüfung: Nach Abschluss der Installation muss zwingend eine Gasdichtheitsprüfung durchgeführt werden.

Bedienung

Die Bedienung erfolgt über das Timer-Zifferblatt und den roten Not-Aus-Knopf.

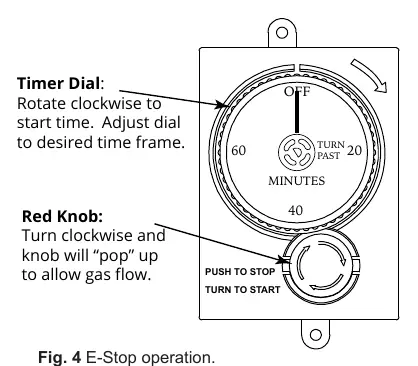

Fig. 4: Bedienung von Timer und rotem Knopf
Fig. 4: Bedienung von Timer und rotem Knopf
Fig. 5: Positionen des roten Knopfes
Fig. 5: Positionen des roten Knopfes
  1. Einschalten: Drehen Sie das klare Timer-Zifferblatt über die 20-Minuten-Markierung hinaus, um die Zeit einzustellen. Der Timer beginnt zu ticken.
  2. Gasfluss starten: Drehen Sie den roten Knopf im Uhrzeigersinn (ca. eine Vierteldrehung), bis er herausspringt. Das Gas fließt nun zum Gerät.
  3. Ausschalten: Lassen Sie den Timer ablaufen oder drücken Sie den roten Knopf hinein, bis er einrastet (klickt). Der Gasfluss wird sofort gestoppt.

Hinweis: Drehen Sie das Zifferblatt nicht mit Gewalt in die OFF-Position, nachdem die Zeit eingestellt wurde, da dies die interne Feder schwächen und die Genauigkeit beeinträchtigen kann.

Fehlerbehebung

Bei Problemen mit dem Gasfluss prüfen Sie bitte folgende Punkte:

  • Kein Gasfluss: Stellen Sie sicher, dass der Timer über die "Turn Past"-Position gedreht wurde, der rote Knopf in der ON-Position (herausstehend) ist, die Gaszufuhr offen ist und das Einlasssieb nicht durch Schmutz blockiert ist.
  • Gasfluss stoppt nicht: Prüfen Sie, ob das Gerät falsch herum angeschlossen wurde (Einlass/Auslass vertauscht), der Gasdruck den maximalen Wert von 1/2 PSI überschreitet oder ein physischer Schaden vorliegt.

Technische Daten

  • Anschluss: 1/2" NPT (2 Einlässe, 2 Auslässe)
  • Kapazität: 165.000 Btu/Hr bei 1" Druckabfall
  • Temperaturbereich: 0°F bis 175°F (ca. -18°C bis 79°C)
  • Gasart: Erdgas oder Flüssiggas (keine Umrüstung erforderlich)
  • Zertifizierung: ANSI Z21.21; CSA 6.5

Praktische Hilfe

Typische Probleme

Kein Gasfluss

Prüfen Sie, ob der Timer abgelaufen ist, der rote Knopf in der ON-Position ist, die Gaszufuhr offen ist und das Einlasssieb nicht verstopft ist.

Gasfluss stoppt nicht

Prüfen Sie, ob das Gerät falsch herum angeschlossen wurde (Einlass/Auslass vertauscht) oder ob der Gasdruck den maximalen Wert von 1/2 PSI überschreitet.

Vor der Verwendung

  • Installation nur durch qualifizierten Techniker oder Gasinstallateur.
  • Dichtheitsprüfung nach der Installation durchführen.
  • Aufrechte Montageposition sicherstellen.
  • Prüfen, ob die Nennwerte für die Anwendung geeignet sind.
  • Nicht verwendete Anschlüsse mit den mitgelieferten Stopfen verschließen.

Technische Daten in der Praxis

165.000 Btu/Hr
Maximale Durchflusskapazität bei 1 Zoll Druckabfall.
0°F bis 175°F
Zulässiger Umgebungstemperaturbereich für den Betrieb.

Abbildungen und Diagramme

  • Fig 1: Montagebohrungen und Abmessungen.
  • Fig 2: Einlass- und Auslassanschlüsse.
  • Fig 3: Verschiedene Installationsoptionen für die Verrohrung.
  • Fig 4: Bedienung des Timers und des roten Knopfes.
  • Fig 5: Positionen des roten Knopfes (Gas AN/AUS).

Modellkompatibilität

  • Geeignet für Erdgas und Flüssiggas (keine Umrüstung nötig).
  • Für Innen- und Außenanwendungen geeignet.
  • Maximaler Druck: 1/2 PSI.
