Installationsanleitung für Heizkörper Terma Voltan 1kW
Erfahren Sie, wie Sie den Heizkörper Terma Voltan 1kW korrekt montieren. Diese Anleitung enthält die notwendigen Bohrmaße und Installationsschritte für eine sichere Wandbefestigung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Installation des Terma Voltan 1kW erfolgt durch das Bohren von 4 Löchern (10x60 mm) im Abstand von 390x590 mm, das Einsetzen der Dübel, die Montage der Halterungen mittels PZ3-Schraubendreher und das anschließende Aufhängen des Heizkörpers. S. 1
Wichtigste Schritte
- Bohren der 4 Befestigungslöcher S. 1
- Montage der Halterungen S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Bohrabstand vertikal | 390 mm | Abstand zwischen den oberen und unteren Befestigungspunkten | S. 1 |
| Bohrabstand horizontal | 590 mm | Abstand zwischen den linken und rechten Befestigungspunkten | S. 1 |
Wo es im PDF steht
- Montageanleitung S. 1
Inhaltsverzeichnis
Wichtige Informationen zur Installation
Dieses Dokument dient als offizielle Montageschablone für den Heizkörper Terma Voltan 1kW. Es enthält die präzisen Bohrmaße sowie eine visuelle Schritt-für-Schritt-Anleitung zur sicheren Wandmontage des Geräts.
Montageschritte

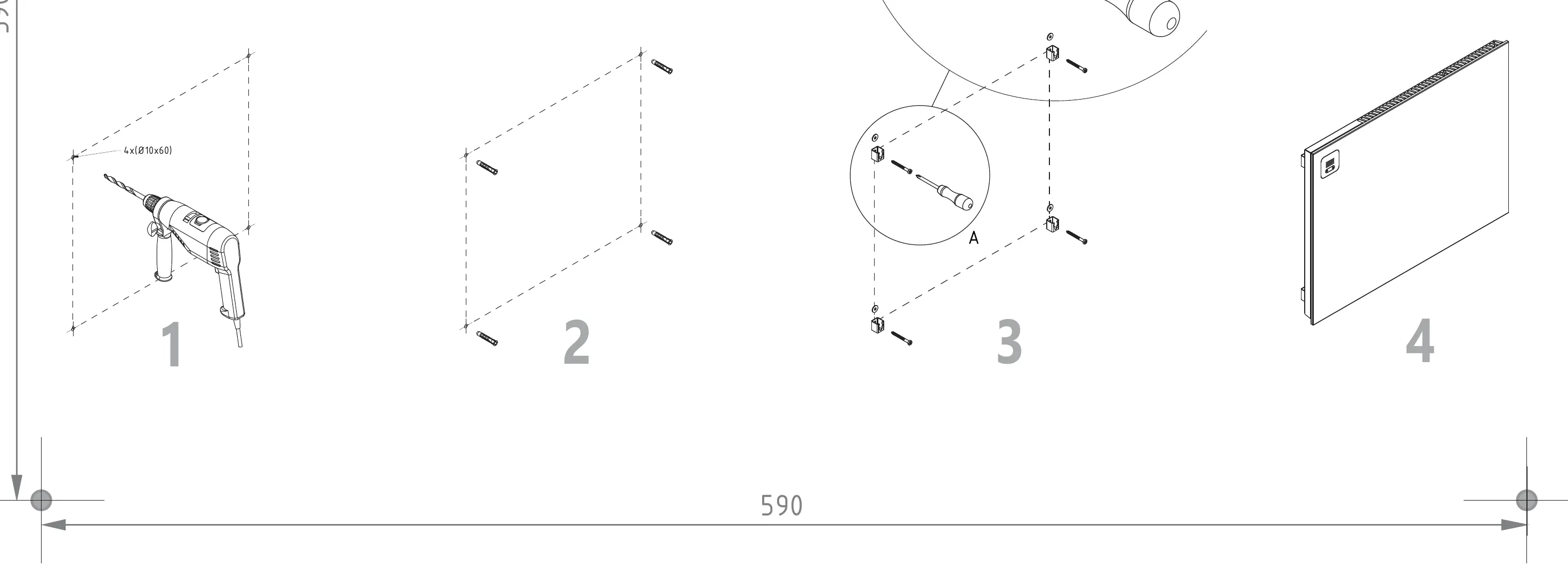

- Bohren: Markieren Sie die Bohrlöcher gemäß den angegebenen Maßen (390 mm vertikal, 590 mm horizontal). Bohren Sie 4 Löcher mit einem Durchmesser von 10 mm und einer Tiefe von 60 mm (4x Ø10x60).
- Dübel setzen: Setzen Sie die passenden Dübel in die gebohrten Löcher ein.
- Halterungen montieren: Befestigen Sie die Wandhalterungen. Verwenden Sie für die Schrauben einen PZ3-Schraubendreher.
- Heizkörper aufhängen: Hängen Sie den Heizkörper vorsichtig auf die montierten Halterungen.
Technische Daten
- Bohrabstand vertikal: 390 mm
- Bohrabstand horizontal: 590 mm
- Bohrerdurchmesser: 10 mm
- Bohrtiefe: 60 mm
- Werkzeugbedarf: PZ3-Schraubendreher
Praktische Hilfe
Typische Probleme
Überprüfen Sie, ob die Dübel fest in der Wand sitzen und die Halterungen mit dem PZ3-Schraubendreher korrekt angezogen wurden.
Stellen Sie sicher, dass der vertikale Abstand exakt 390 mm und der horizontale Abstand exakt 590 mm beträgt.
Vor der Verwendung
- Bohrmaschine mit 10 mm Bohrer bereitstellen
- PZ3-Schraubendreher bereithalten
- Wandbeschaffenheit auf Tragfähigkeit prüfen
- Bohrabstände 390 mm x 590 mm genau markieren
