Bedienungsanleitung für Teltonika FMM130 GPS-Tracker

Schnellstartanleitung und technisches Handbuch für den Teltonika FMM130 GPS-Tracker. Erfahren Sie alles über Verkabelung, Konfiguration, SMS-Einstellungen und Montage.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Schnellstartanleitung für den Teltonika FMM130 GPS-Tracker. Es deckt die grundlegende Einrichtung, Verkabelung, Konfiguration und Fehlerbehebung ab. Das Gerät ist für die Fahrzeugüberwachung konzipiert und erfordert eine fachgerechte Installation. Vor der Inbetriebnahme müssen eine Micro-SIM-Karte eingelegt und der interne Akku angeschlossen werden.

Geräteaufbau und Inbetriebnahme

Um das Gerät für den Betrieb vorzubereiten, gehen Sie wie folgt vor:

Einbau von SIM-Karte und Akku
Einbau von SIM-Karte und Akku
  • Gehäuse öffnen: Verwenden Sie ein Kunststoff-Hebelwerkzeug, um das Gehäuse vorsichtig an beiden Seiten zu öffnen und den Deckel abzunehmen.
  • SIM-Karte einlegen: Legen Sie die Micro-SIM-Karte in den Slot ein. Achten Sie darauf, dass die PIN-Abfrage der Karte deaktiviert ist. Die abgeschrägte Ecke der SIM-Karte muss zum Slot zeigen.
  • Akku anschließen: Verbinden Sie den internen Akku mit dem entsprechenden Anschluss auf der Platine.
  • Gehäuse schließen: Setzen Sie den Deckel nach der Konfiguration wieder auf.

Verkabelung und Pinbelegung

Der FMM130 verfügt über einen 2x6-Stecker. Die korrekte Verkabelung ist entscheidend für die Funktion:

Pinbelegung des 2x6-Steckers
Pinbelegung des 2x6-Steckers

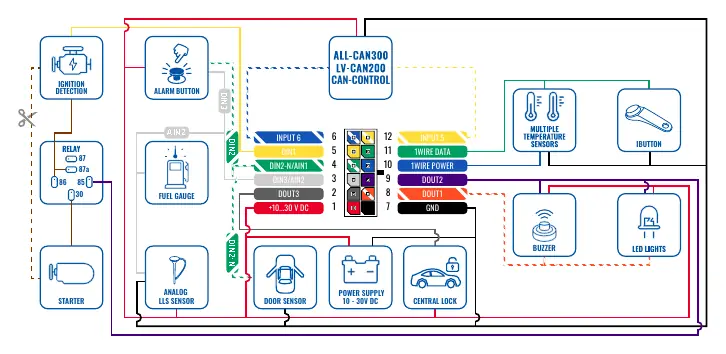

Verkabelungsschema
Verkabelungsschema
  • Pin 1 (VCC): Stromversorgung (+10-30V DC).
  • Pin 7 (GND): Masseanschluss.
  • Pin 3, 4, 5: Digitale/Analoge Eingänge für Sensoren (z.B. Zündung, Türsensor).
  • Pin 2, 8, 9: Digitale Ausgänge (Open Collector, max 0.5A) für Relais oder Summer.
  • Pin 10, 11: 1-Wire Schnittstelle für Zubehör wie Temperatursensoren oder iButton.

Konfiguration

Die Konfiguration erfolgt primär über die Software Teltonika Configurator unter Windows:

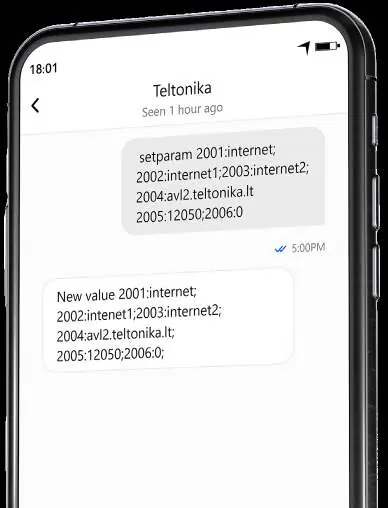

Beispiel für SMS-Konfiguration
Beispiel für SMS-Konfiguration
  1. Verbinden Sie das Gerät per Micro-USB-Kabel oder Bluetooth mit dem PC.
  2. Bei Bluetooth-Verbindung: Suchen Sie nach "FMM130_letzte_7_IMEI_Ziffern" und verwenden Sie das Standardpasswort 5555.
  3. Starten Sie den Configurator, um Einstellungen für GPRS, Server-Daten und I/O-Parameter vorzunehmen.
  4. Änderungen müssen mit dem Button "Save to device" auf das Gerät übertragen werden.

Alternativ ist eine SMS-Konfiguration möglich. Senden Sie dazu einen Befehl im Format: setparam 2001:APN;2002:APN_Benutzername;2003:APN_Passwort;2004:Domain;2005:Port;2006:0 an das Gerät (vor dem Text zwei Leerzeichen einfügen).

LED-Statusanzeigen

Die LEDs geben Auskunft über den Betriebszustand:

  • Navigation LED: Blinkt im Sekundentakt bei normalem Betrieb (GNSS aktiv). Dauerhaft an bedeutet kein GNSS-Signal.
  • Status LED: Blinkt im Sekundentakt bei normalem Betrieb. Blinkt alle zwei Sekunden im Sleep-Modus.

Sicherheitshinweise

  • Das Gerät darf nur von qualifiziertem Personal installiert werden.
  • Verwenden Sie eine externe 3A, 125V Sicherung in der Stromleitung.
  • Das Gerät ist nicht für die Navigation auf Booten ausgelegt.
  • Bei Gewitter darf keine Installation oder Handhabung erfolgen.
