Installationsanleitung für Tecnolite 180CTL8370MVNCA Innenleuchte

Installationsanleitung und Sicherheitshinweise für die Tecnolite 180CTL8370MVNCA Innenleuchte. Erfahren Sie, wie Sie die Leuchte sicher montieren, elektrisch anschließen und warten.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Die Tecnolite 180CTL8370MVNCA ist eine Innenleuchte, die für den Betrieb mit 100-240V ausgelegt ist und drei E27-Leuchtmittel (8,5W LED) benötigt. Die Installation erfordert eine physische Erdung und einen Sicherheitsabstand von 0,50 m zu brennbaren Materialien. S. 1

Wichtigste Schritte

  • Installation der Leuchte S. 1

Wartung und Reset

  • Regelmäßige Reinigung mit einem trockenen Tuch und Überprüfung der Anschlüsse. S. 1

Technische Daten

Parameter Wert Hinweis Seiten
Spannung 100 V - 240 V Betriebsspannung S. 1
Leuchtmittel 3x 8,5W LED Empfohlene Leuchtmittel S. 1

Wo es im PDF steht

  • Installationsanleitung S. 1
  • Garantieinformationen S. 2
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Schritt 1: Montage der Halterung Seite 1 Teileliste Seite 1

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Installationsanweisungen für die Tecnolite 180CTL8370MVNCA Innenleuchte. Vor der Installation muss die Stromversorgung zwingend unterbrochen werden. Die Leuchte ist für den Innenbereich konzipiert und erfordert eine physische Erdung. Halten Sie einen Mindestabstand von 0,50 m zu brennbaren Materialien ein, um Brandgefahren zu vermeiden.

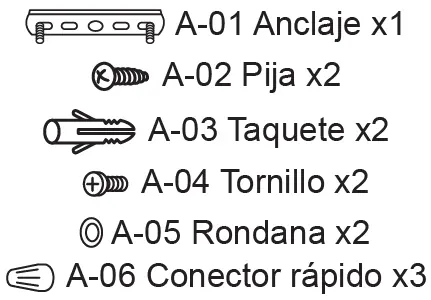

Teileliste
Teileliste

Sicherheitshinweise

  • Trennen Sie vor Beginn der Installations- oder Wartungsarbeiten immer die Stromversorgung.
  • Die Erdung muss physisch vorhanden und korrekt angeschlossen sein.
  • Halten Sie einen Sicherheitsabstand von mindestens 0,50 m zu brennbaren Materialien ein.
  • Verwenden Sie bei der Handhabung der Leuchte ein sauberes Tuch oder Handschuhe, da die Leuchte im Betrieb heiß werden kann.

Installationsschritte

Schritt 1: Montage der Halterung
Schritt 1: Montage der Halterung
  1. Montage der Halterung: Befestigen Sie die Montagehalterung (A-01) an der Decke.
  2. Vorbereitung: Bohren Sie die Löcher und setzen Sie die Dübel (A-03) ein. Befestigen Sie die Halterung mit den Schrauben (A-02) und Unterlegscheiben (A-05).
  3. Elektrischer Anschluss: Verbinden Sie die Kabel (Linie, Erde, Neutral) gemäß dem Schaltplan unter Verwendung der Schnellverbinder (A-06). Stellen Sie sicher, dass die Erdung korrekt angeschlossen ist.
  4. Befestigung der Leuchte: Setzen Sie das Gehäuse der Leuchte auf die Halterung und sichern Sie es mit den Schrauben.
  5. Einsetzen der Leuchtmittel: Schrauben Sie die drei E27-Leuchtmittel (8,5W LED) in die Fassungen.

Wartung

Trennen Sie die Stromquelle vor der Reinigung. Reinigen Sie die Leuchte und ihre internen Teile regelmäßig mit einem trockenen Tuch und überprüfen Sie die Anschlüsse auf festen Sitz.

Technische Daten

  • Spannung: 100 V - 240 V, 50/60 Hz
  • Leistung: 25,5 W
  • Stromstärke: 0,26 A
  • Leuchtmittel: E27 Fassung, 8,5 W LED x 3

Praktische Hilfe

Typische Probleme

Leuchte lässt sich nicht einschalten

Überprüfen Sie, ob die Stromversorgung unterbrochen ist und ob die Leuchtmittel korrekt in die E27-Fassungen eingedreht sind.

Unsicherheit bei der Erdung

Die Erdung muss physisch vorhanden sein. Stellen Sie sicher, dass das Erdungskabel korrekt mit dem Erdungsanschluss der Leuchte verbunden ist.

Vor der Verwendung

  • Stromversorgung vor Arbeitsbeginn ausschalten.
  • Mindestabstand von 0,50 m zu brennbaren Materialien prüfen.
  • Geeignetes Werkzeug (Bohrer, Schraubendreher) bereithalten.
  • Schutzbrille und Handschuhe für die Montage tragen.
  • Prüfen, ob alle Teile (A-01 bis A-06) im Lieferumfang enthalten sind.

Technische Daten in der Praxis

Leuchtmittel
Benötigt 3x E27 LED-Leuchtmittel mit jeweils 8,5W.

Abbildungen und Diagramme

  • Schritt 1: Montage der Halterung an der Decke.
  • Schritt 2: Bohren und Befestigen der Halterung mit Dübeln und Schrauben.
  • Schritt 3: Schaltplan für den elektrischen Anschluss (Linie, Erde, Neutral).
  • Schritt 4: Montage des Leuchtengehäuses an der Halterung.
  • Schritt 5: Einsetzen der Leuchtmittel.

Modellkompatibilität

  • Nur für den Innenbereich geeignet.
  • Nicht für den Betrieb mit Spannungen außerhalb des angegebenen Bereichs (100-240V) verwenden.
