Installationsanleitung für Tecnolite 15PTLLED1140MVCCT Innenleuchte
Detaillierte Installationsanleitung für die Tecnolite 15PTLLED1140MVCCT Innenleuchte. Enthält Schritt-für-Schritt-Montageanweisungen, elektrische Anschlusspläne, Wartungshinweise und Garantiebedingungen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Tecnolite 15PTLLED1140MVCCT ist eine Innenleuchte mit 15W Leistung. Die Installation erfordert eine physische Erdung und einen Mindestabstand von 0,5m zu brennbaren Materialien. S. 1
Wichtigste Schritte
- Installation der Leuchte S. 1
Erste Inbetriebnahme
- Stromversorgung unterbrechen, Basis montieren, Kabel anschließen (L, N, Erde), Leuchte aufsetzen. S. 1
Wartung und Reset
- Strom abschalten, mit trockenem Tuch reinigen. S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 100-240V | Betriebsspannung | S. 1 |
| Leistung | 15W | Leistungsaufnahme | S. 1 |
Wo es im PDF steht
- Installationsanleitung S. 1
- Garantiebedingungen S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Tecnolite 15PTLLED1140MVCCT ist eine Innenleuchte mit einer Leistungsaufnahme von 15W. Vor der Installation ist es zwingend erforderlich, die Stromzufuhr zu unterbrechen. Die Leuchte muss mit einem Mindestabstand von 0,5 m zu brennbaren Materialien installiert werden. Eine physische Erdung ist für den Betrieb erforderlich.
Montage und Installation
Die Installation sollte nur von qualifiziertem Personal durchgeführt werden. Befolgen Sie diese Schritte:
- Demontage: Lösen Sie die Basis der Leuchte, um sie für die Montage vorzubereiten.
- Bohren und Befestigen: Markieren Sie die Bohrlöcher an der Decke/Wand. Verwenden Sie die mitgelieferten Dübel (A-02) und Schrauben (A-01), um die Basis sicher zu befestigen.
- Elektrischer Anschluss: Schließen Sie die Kabel gemäß dem Schaltplan an. Achten Sie darauf, dass die Erdung (Tierra) korrekt angeschlossen ist. Die Leuchte verfügt über eine Einstellung für die Lichtfarbe (CW-kaltweiß, NW-neutralweiß, WW-warmweiß).
- Endmontage: Setzen Sie die Leuchte auf die montierte Basis und fixieren Sie diese.
Wartung und Sicherheit
Schalten Sie vor jeder Wartung die Stromversorgung ab. Reinigen Sie die Leuchte und ihre Innenteile nur mit einem trockenen Tuch. Da die Leuchte und bestimmte Teile während des Betriebs heiß werden können, verwenden Sie bei Bedarf Handschuhe, um Verbrennungen zu vermeiden.
Garantie
Das Produkt unterliegt einer begrenzten Garantie. Diese deckt Herstellungsfehler an Materialien oder Komponenten ab. Die Garantie erlischt bei unsachgemäßer Installation, Verwendung unter anormalen Bedingungen oder bei Eingriffen durch nicht autorisierte Personen. Installations- und Deinstallationskosten sind von der Garantie ausgeschlossen.
Praktische Hilfe
Typische Probleme
Leuchte wird heiß
Dies ist betriebsbedingt. Verwenden Sie ein sauberes Tuch oder Handschuhe, wenn Sie die Leuchte während oder kurz nach dem Betrieb berühren müssen.
Installation nicht möglich
Stellen Sie sicher, dass der Untergrund für die mitgelieferten Dübel geeignet ist und die Stromversorgung vollständig unterbrochen wurde.
Vor der Verwendung
- Stromversorgung am Sicherungskasten ausschalten
- Mindestabstand von 0,5 m zu brennbaren Materialien sicherstellen
- Geeignetes Werkzeug (Bohrer, Schraubendreher) bereitlegen
- Prüfen, ob eine physische Erdung vorhanden ist
Abbildungen und Diagramme
- Schritt 1: Vorbereitung und Demontage der Basis.

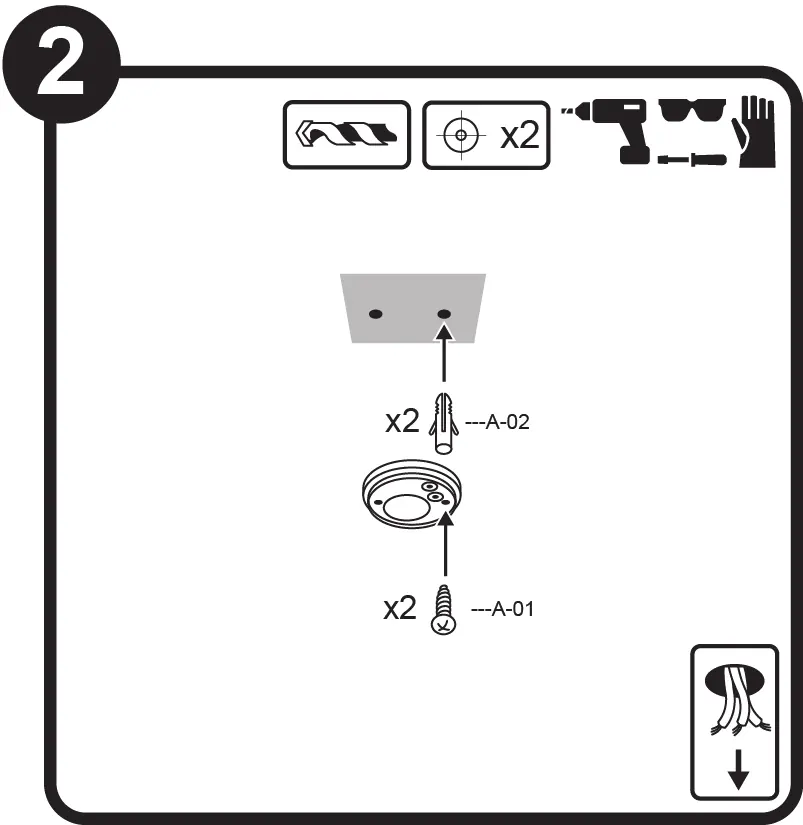

- Schritt 2: Bohren der Löcher und Befestigung der Basis mit Dübeln und Schrauben.
- Schritt 3: Elektrischer Anschluss der Leitungen (Linie, Erde, Neutral) und Einstellung der Lichtfarbe.
- Schritt 4: Montage der Leuchte auf die Basis.
Modellkompatibilität
- Nicht für den Betrieb mit konstanter Überspannung geeignet.
- Installation muss den lokalen elektrischen Normen entsprechen.
