Montageanleitung für Tchibo Schrank 140108AS92XXIII

Wichtige Informationen aus der Anleitung

Diese Montageanleitung ist für den Tchibo Schrank (Modell 140108AS92XXIII) bestimmt. Bitte lesen Sie die Anleitung vor dem Aufbau sorgfältig durch. Der Aufbau muss zwingend von zwei Personen durchgeführt werden. Aus Sicherheitsgründen ist eine Wandmontage erforderlich, um die Stabilität zu gewährleisten.

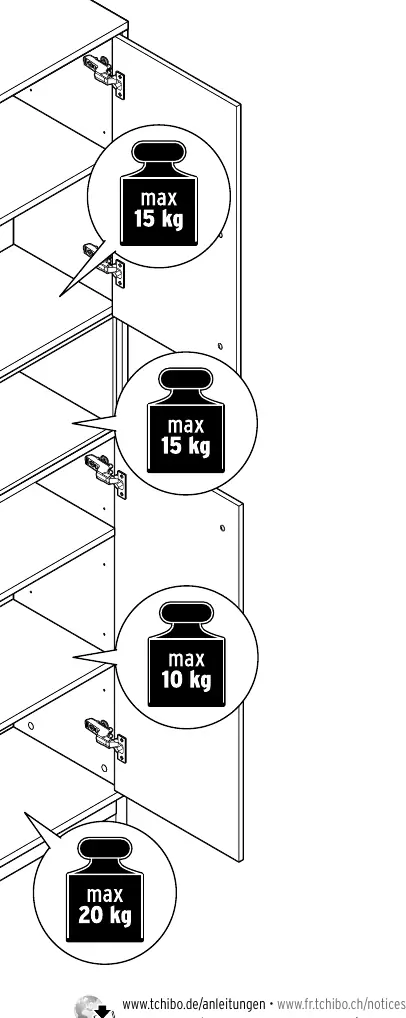

Produktbeschreibung und Belastungsgrenzen

Der Schrank ist für den privaten Gebrauch in Innenräumen, auch in Feuchträumen, geeignet. Beachten Sie unbedingt die maximalen Belastungsgrenzen, um Schäden zu vermeiden:

• Oberes Fach: max. 15 kg
• Mittleres Fach: max. 15 kg
• Unteres Fach: max. 10 kg
• Boden: max. 20 kg

Montagevorbereitung

Stellen Sie sicher, dass Sie alle Teile vorliegen haben. Montieren Sie den Schrank auf einer weichen und ebenen Unterlage (z. B. auf dem Transportkarton), um Kratzer zu vermeiden. Verwenden Sie bei der Verwendung eines Akkuschraubers die niedrigste Drehmomentstufe.

Schritt-für-Schritt-Montage

Die Montage erfolgt in 30 Schritten:

1. Vorbereitung der Seitenteile und Einsetzen der Exzenterbolzen (S4) und Dübel (G).
2. Zusammenbau des Korpus-Grundgerüsts.
3. Montage des Untergestells.

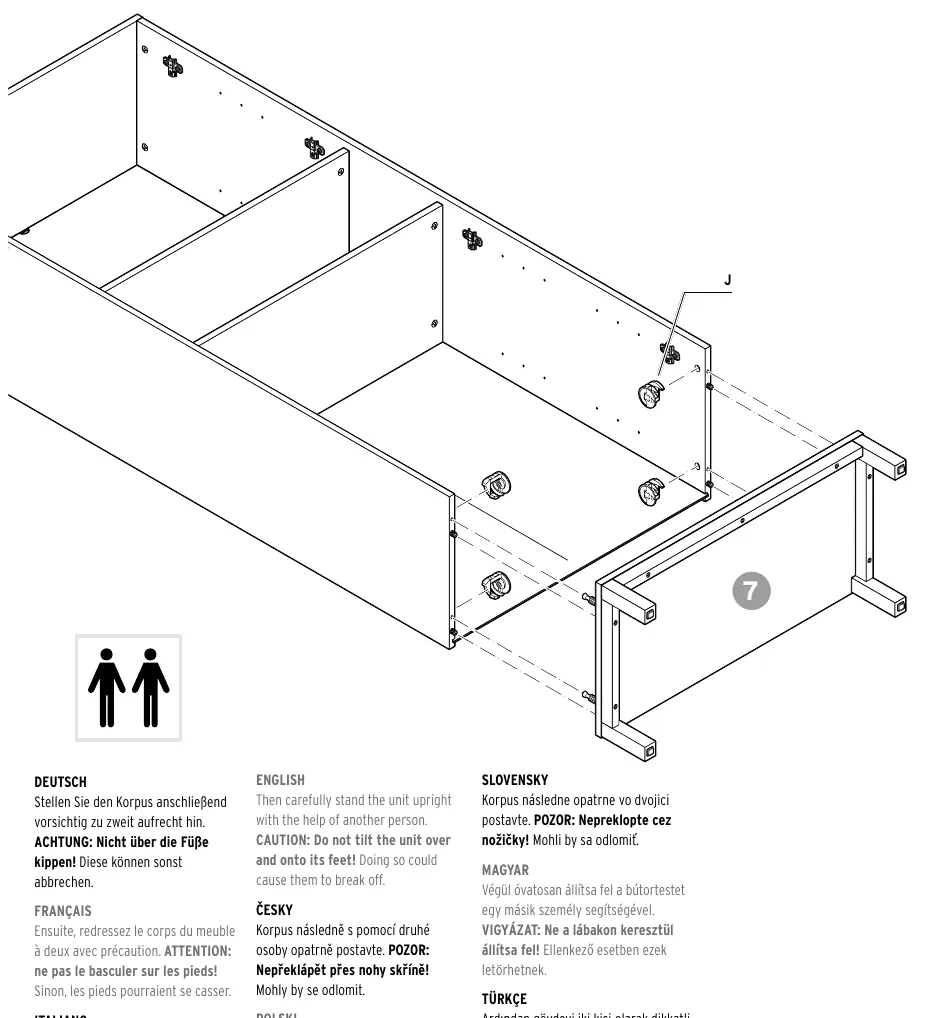

4. Aufstellen des Korpus (Vorsicht: Nicht über die Füße kippen!).
5. Wandmontage vorbereiten und durchführen (zwingend erforderlich).
6. Montage der Scharniere an den Türen.

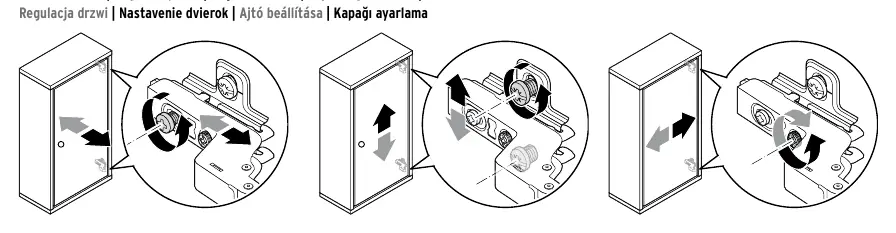

7. Einsetzen der Türen und Ausrichtung über die Scharniere.

Sicherheitshinweise

• Halten Sie Kinder während der Montage fern (Kleinteile, Erstickungsgefahr).
• Der Schrank muss an einer geeigneten Wand befestigt werden. Prüfen Sie vor dem Bohren, ob sich Leitungen oder Rohre in der Wand befinden.
• Verwenden Sie nur für Ihre Wand geeignetes Montagematerial.

Pflege und Wartung

Verwenden Sie zur Reinigung keine scheuernden oder ätzenden Mittel sowie keine harten Bürsten. Reinigen Sie die Oberflächen mit einem leicht angefeuchteten Tuch und wischen Sie anschließend mit einem trockenen Tuch nach.

Kundenservice

Bei fehlenden oder defekten Teilen wenden Sie sich bitte an den Tchibo Kundenservice. Halten Sie hierfür die Artikelnummer (682 890) und die entsprechende Ersatzteilnummer aus der Teileliste bereit.
