Montageanleitung für Tchibo 120238HB1XXII Sideboard
Detaillierte Montageanleitung für das Tchibo 120238HB1XXII Sideboard. Erfahren Sie, wie Sie das Möbelstück sicher aufbauen, an der Wand befestigen und die Gewichtsgrenzen einhalten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Montageanleitung ist für das Tchibo Sideboard (Modell 120238HB1XXII) bestimmt. Bitte beachten Sie folgende grundlegende Anforderungen:
- Montage: Die Montage muss zwingend von 2 Personen durchgeführt werden.
- Sicherheit: Das Sideboard muss zur Gewährleistung der Stabilität zwingend an einer geeigneten Wand befestigt werden.

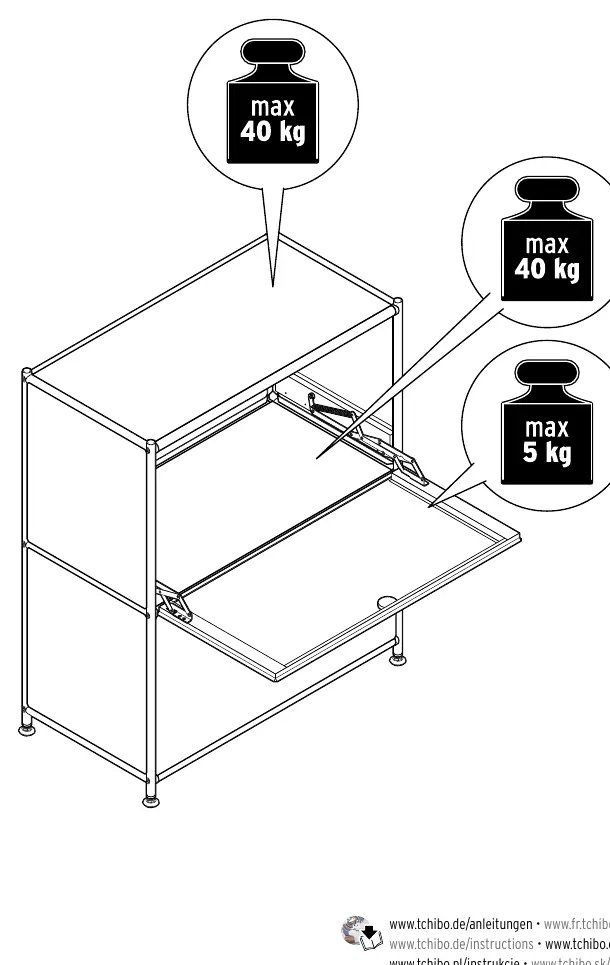

- Belastung: Beachten Sie die maximalen Gewichtsgrenzen: 40 kg für die Oberseite, 40 kg für den Innenraum und 5 kg für die Klappen.
- Werkzeug: Für die Montage werden Wasserwaage, Bleistift, Bohrer und Schraubendreher benötigt (nicht im Lieferumfang enthalten).
Vorbereitung und Sicherheit
Halten Sie Kinder während der Montage fern, da Kleinteile verschluckt werden können. Montieren Sie das Produkt auf einer weichen, ebenen Unterlage (z.B. dem Transportkarton), um Kratzer zu vermeiden. Tragen Sie Arbeitshandschuhe, um Verletzungen an Metallkanten zu vermeiden.
Montageanleitung
- Rahmenmontage: Verbinden Sie die Rahmenteile gemäß den Abbildungen. Achten Sie darauf, die Bohrungen korrekt auszurichten.
- Klappenmontage: Setzen Sie die Klappenmechanismen ein. Achten Sie beim Einsetzen der Scharniere auf Ihre Finger (Klemmgefahr).
- Wandmontage: Markieren Sie die Bohrlöcher an der Wand. Verwenden Sie die beiliegenden Schrauben und Dübel nur, wenn diese für Ihre Wandbeschaffenheit geeignet sind. Prüfen Sie vor dem Bohren, ob sich Leitungen in der Wand befinden.
- Feinjustierung: Richten Sie das Sideboard mithilfe der verstellbaren Füße aus.
Pflege und Wartung
Verwenden Sie zur Reinigung keine scheuernden oder ätzenden Mittel sowie keine harten Bürsten. Reinigen Sie die Oberflächen mit einem leicht angefeuchteten Tuch und wischen Sie anschließend mit einem trockenen Tuch nach.
Entsorgung
Entsorgen Sie das Verpackungsmaterial sortenrein. Achten Sie darauf, keine Montagematerialien versehentlich mit dem Verpackungsmüll zu entsorgen.
Praktische Hilfe
Typische Probleme
Instabilität des Sideboards
Das Sideboard muss zwingend an einer geeigneten Wand befestigt werden. Stellen Sie es nicht frei in den Raum.
Verletzungsgefahr bei der Montage
Tragen Sie Arbeitshandschuhe und führen Sie die Montage zu zweit durch, um Metallteile sicher zu handhaben.
Beschädigung der Oberflächen
Montieren Sie das Möbelstück auf einer weichen Unterlage, wie z.B. dem ausgebreiteten Transportkarton.
Vor der Verwendung
- Prüfen Sie, ob alle Teile gemäß der Teileliste vorhanden sind.
- Stellen Sie sicher, dass zwei Personen für den Aufbau verfügbar sind.
- Besorgen Sie das notwendige Werkzeug (Wasserwaage, Bleistift, Bohrer, Schraubendreher).
- Prüfen Sie die Wandbeschaffenheit, um geeignetes Montagematerial zu wählen.
- Stellen Sie sicher, dass sich keine Leitungen an der Bohrstelle befinden.
Technische Daten in der Praxis
- Max. Belastung (oben)
- 40 kg
- Max. Belastung (innen)
- 40 kg
- Max. Belastung (Klappe)
- 5 kg
Abbildungen und Diagramme

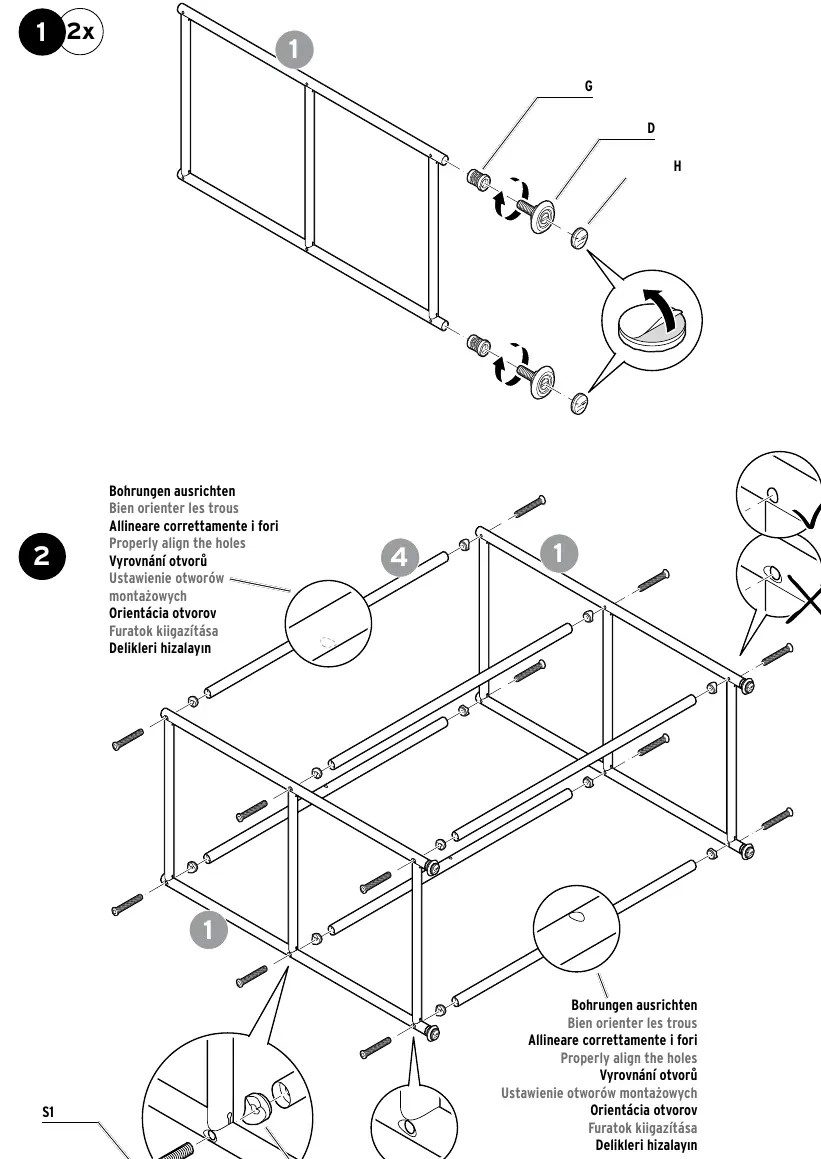

- Schritt 1-2: Rahmenmontage und Ausrichtung der Bohrungen.

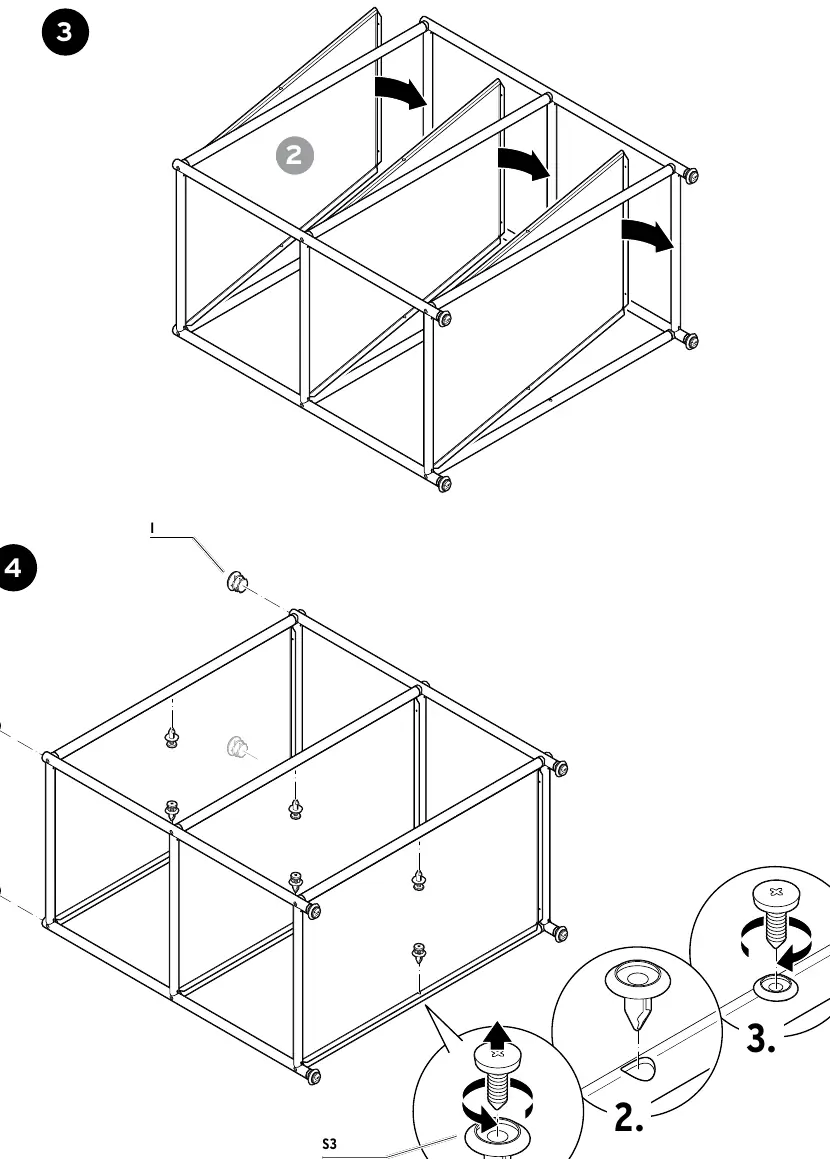

- Schritt 3-5: Einsetzen der Klappenmechanismen.
- Schritt 11-13: Wandmontage und Ausrichtung der Füße.
Modellkompatibilität
- Das beiliegende Montagematerial (Schrauben und Dübel) ist nur für übliches, festes Mauerwerk geeignet.
- Das Produkt ist nur für den Innenbereich geeignet.
