Bedienungsanleitung für Tannoy CMS 1201SW Decken-Subwoofer
Schnellstartanleitung für den Tannoy CMS 1201SW Decken-Subwoofer. Erfahren Sie mehr über Installation, Montageoptionen (Unistrut, Gewindestange, Ringschrauben) und technische Daten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument ist eine Schnellstartanleitung für den Tannoy CMS 1201SW Decken-Subwoofer. Es enthält wichtige Sicherheitshinweise, Installationsanleitungen für verschiedene Montagemethoden (Unistrut, Gewindestange, Ringschrauben) sowie technische Spezifikationen. Bitte lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie mit der Installation beginnen.
Produktübersicht
Der CMS 1201SW besteht aus drei diskreten Komponenten, die separat bestellt werden:
- Lautsprecherbaugruppe mit 12-Zoll-Treiber
- Stahl-Back-Can (Rückendose) mit mehreren Befestigungspunkten
- Gitterbaugruppe mit geformter Abdeckung
Installation
Die Back-Can ist für verschiedene Installationsszenarien konzipiert:
- Unistrut-System: Montage an Unistrut-Dachschienen direkt oder über sekundäre Streben.
- Ringschrauben: Aufhängung über 4 oben montierte Ringschrauben.
- Gewindestange: Einpunkt-Zentralaufhängung über eine M10- oder 3/8 UNC-Gewindestange.
Die Verbindung erfolgt über Klemmenleisten in der Dose, die über 20 mm und 29 mm Leitungsausbrüche zugänglich sind.
Montage der Lautsprecherbaugruppe
Die Montage der Lautsprecherbaugruppe an der vorinstallierten Back-Can ist als Ein-Mann-Job konzipiert. Eine Kante der Schallwand wird an der Stahlbox eingehakt, um sie zu halten, während die Baugruppe gesichert wird. Achten Sie darauf, die Kabelverbindungen korrekt über die Klemmenleisten herzustellen.
Technische Daten
- Frequenzgang (-3 dB): 34 Hz - 1 kHz
- Belastbarkeit (Peak): 1600 W
- Nennimpedanz: 8 Ohm
- Treiber: 1 x 300 mm (12") Bass-Treiber
- Abmessungen: 331 x 725 x 516 mm
Sicherheitshinweise
Beachten Sie unbedingt die lokalen Sicherheitsvorschriften. Installationen sollten nur von qualifiziertem Personal durchgeführt werden. Stellen Sie sicher, dass das System sicher und stabil montiert ist und der Bereich unter dem Produkt frei von Personenverkehr bleibt.
Herstellerinformationen
Tannoy
Praktische Hilfe
Typische Probleme
Gerät funktioniert nicht oder weist Schäden auf
Kontaktieren Sie Ihren Händler und bewahren Sie den Versandkarton für eine mögliche Rücksendung zur Inspektion auf.
Unsichere Montage
Regelmäßige Überprüfungen durch qualifiziertes Personal sind erforderlich, um einen sicheren und stabilen Zustand zu gewährleisten.
Vor der Verwendung
- Registrieren Sie das Produkt online unter musictribe.com
- Prüfen Sie das Gerät nach dem Auspacken auf Transportschäden
- Stellen Sie sicher, dass die Netzspannung für Ihr Modell korrekt ist
- Verwenden Sie nur vom Hersteller spezifiziertes Zubehör
- Stellen Sie sicher, dass der Bereich unter dem Produkt frei von Personenverkehr ist
Technische Daten in der Praxis
- Frequenzgang (-3 dB)
- Der Bereich, in dem der Subwoofer effektiv arbeitet (34 Hz - 1 kHz).
- Belastbarkeit (Peak)
- Maximale kurzzeitige Belastbarkeit von 1600 W.
- Nennimpedanz
- Der elektrische Widerstand des Lautsprechers beträgt 8 Ohm.
Abbildungen und Diagramme

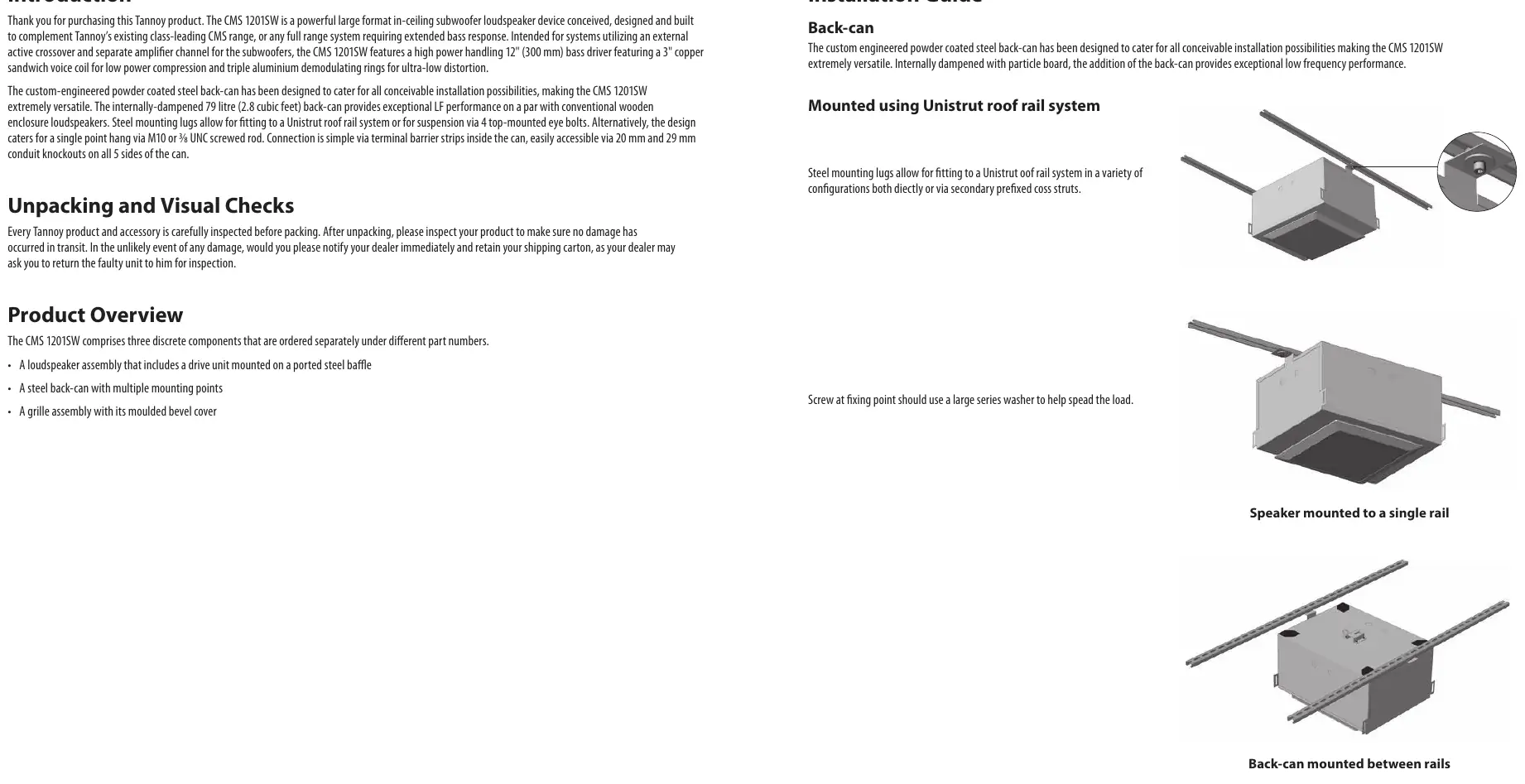

- Montage mit Unistrut-Dachschienensystem
- Aufhängung mit Ringschrauben
- Zentralaufhängung mit Gewindestange
- Montage der Lautsprecherbaugruppe an der Back-Can
Modellkompatibilität
- Erfordert eine externe aktive Frequenzweiche und einen separaten Verstärkerkanal für den Subwoofer.
