Bauanleitung für Tamiya 1/48 German Steyr Type 1500A/01 Modellbausatz
Detaillierte Bauanleitung für den Tamiya 1/48 German Steyr Type 1500A/01 Modellbausatz. Enthält Farbcodes, Montageschritte, Bemalungshinweise und Tipps zum Anbringen von Abziehbildern.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dies ist die Bauanleitung für den Tamiya 1/48 German Steyr Type 1500A/01 Modellbausatz. Sie enthält alle Schritte zur Montage, Bemalung und Anbringung der Abziehbilder. S. 1, 2, 3, 4
Wichtigste Schritte
- Montage des Chassis und der Räder S. 2, 3
- Bemalung des Modells S. 2, 7
- Anbringen der Abziehbilder S. 8
Probleme und Lösungen
Klebstoffspuren
Nur kleine Mengen verwenden, vorab testen.
S. 2Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Maßstab | 1/48 | Modellmaßstab | S. 1 |
| Gesamtlänge | 108 mm | Länge des fertigen Modells | S. 1 |
Wo es im PDF steht
- Einleitung und Werkzeuge S. 1
- Sicherheit und Montagebeginn S. 2
- Montageschritte S. 3, 4, 5, 6
- Bemalung S. 7
- Abziehbilder und Ersatzteile S. 8
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument ist die offizielle Bauanleitung für den Tamiya 1/48 German Steyr Type 1500A/01 Modellbausatz (Artikelnummer 32549). Die Anleitung führt durch den gesamten Montageprozess, von der Vorbereitung der Teile bis zur Bemalung und dem Anbringen der Abziehbilder. Bitte lesen Sie vor Beginn alle Sicherheitshinweise sorgfältig durch.

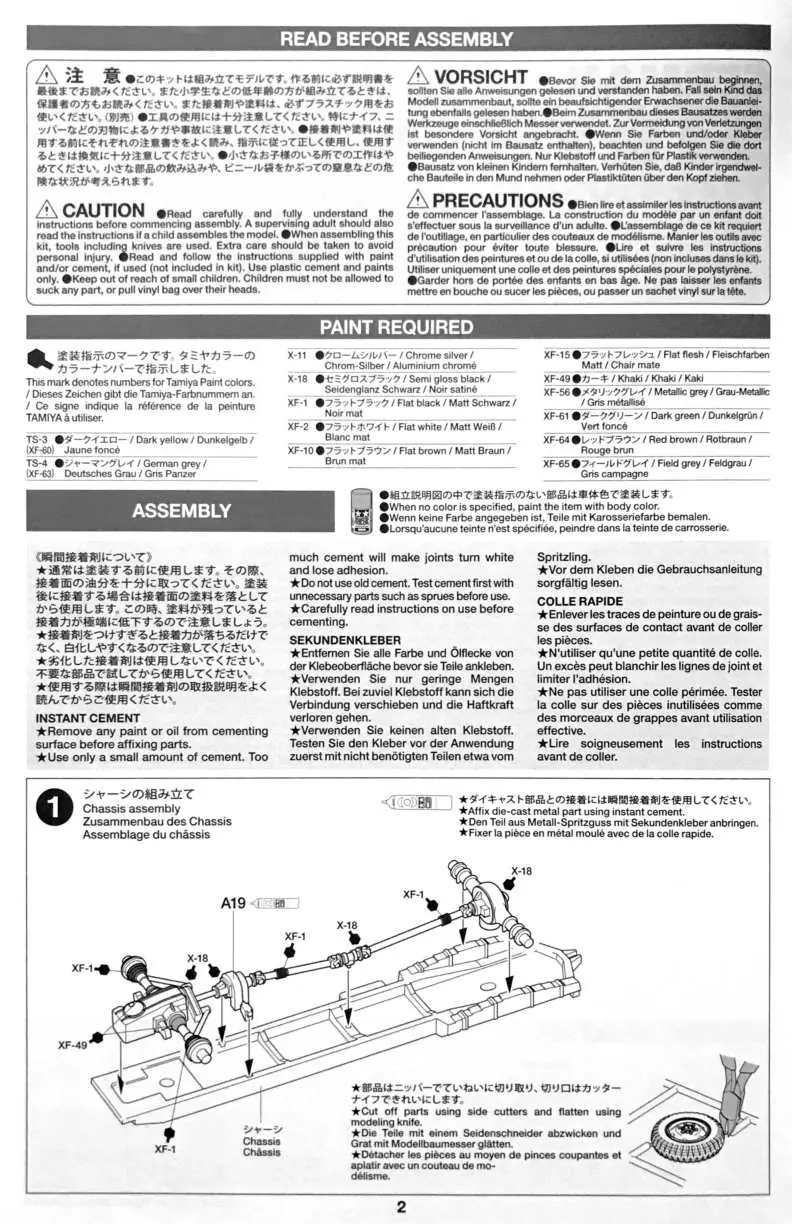

Vorbereitung und Sicherheit
Der Bausatz enthält Kleinteile und ist nicht für Kleinkinder geeignet. Achten Sie beim Umgang mit Modellbaumessern und Seitenschneidern auf Ihre Sicherheit. Verwenden Sie nur Klebstoff und Farben, die für Kunststoffmodelle geeignet sind. Sorgen Sie für eine gute Belüftung beim Arbeiten.
Benötigte Werkzeuge und Farben
Für den Zusammenbau werden folgende Werkzeuge empfohlen: Seitenschneider, Modellbaumesser, Schraubendreher (mittel), Pinzette und ein kleiner Bohrer (1mm). Die Anleitung enthält eine detaillierte Liste der benötigten Tamiya-Farben (z.B. X-11 Chrom-Silber, XF-1 Mattschwarz, XF-60 Dunkelgelb, XF-63 Deutsches Grau), die für eine authentische Bemalung erforderlich sind.
Montageanleitung
Der Zusammenbau ist in 10 logische Schritte unterteilt:
- Schritt 1: Zusammenbau des Chassis.

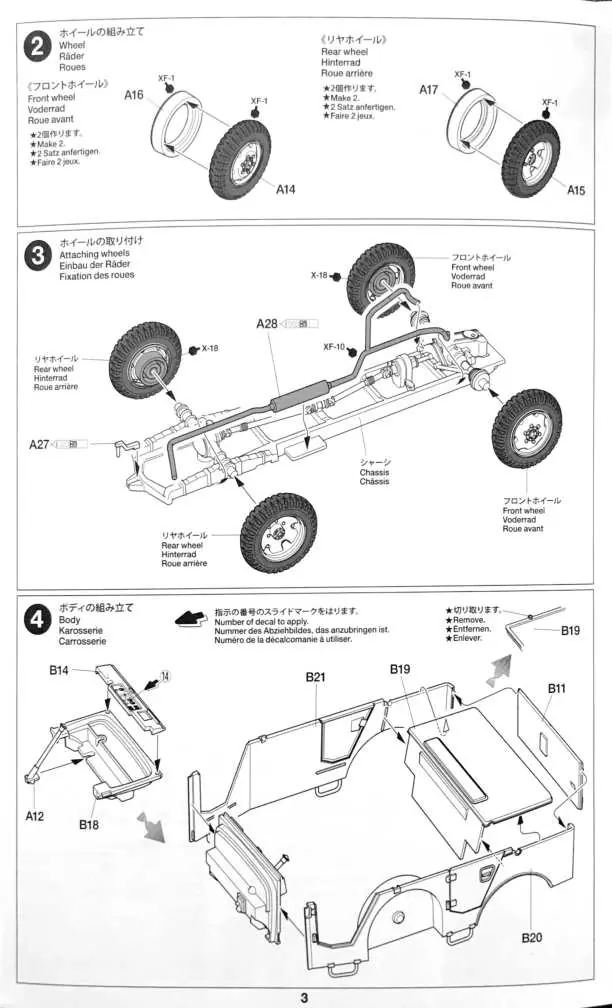

- Schritt 2-3: Montage der Räder und Anbringen am Chassis.

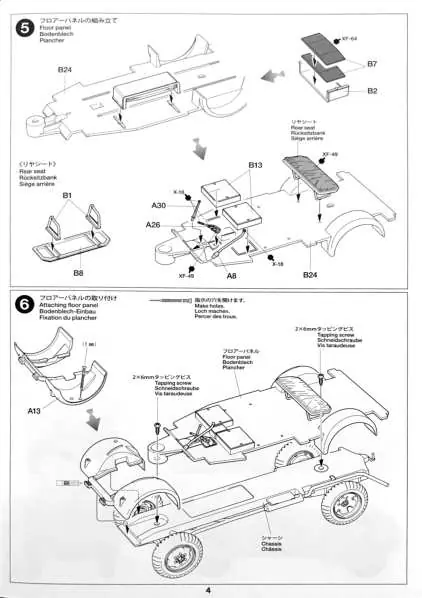

- Schritt 4-6: Aufbau der Karosserie, des Bodenblechs und der Innenausstattung.

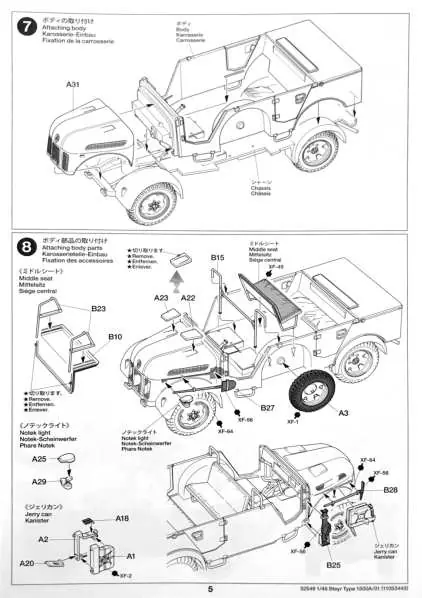

- Schritt 7-8: Montage der Karosserieteile, Sitze und Zubehörteile (Notek-Licht, Kanister).

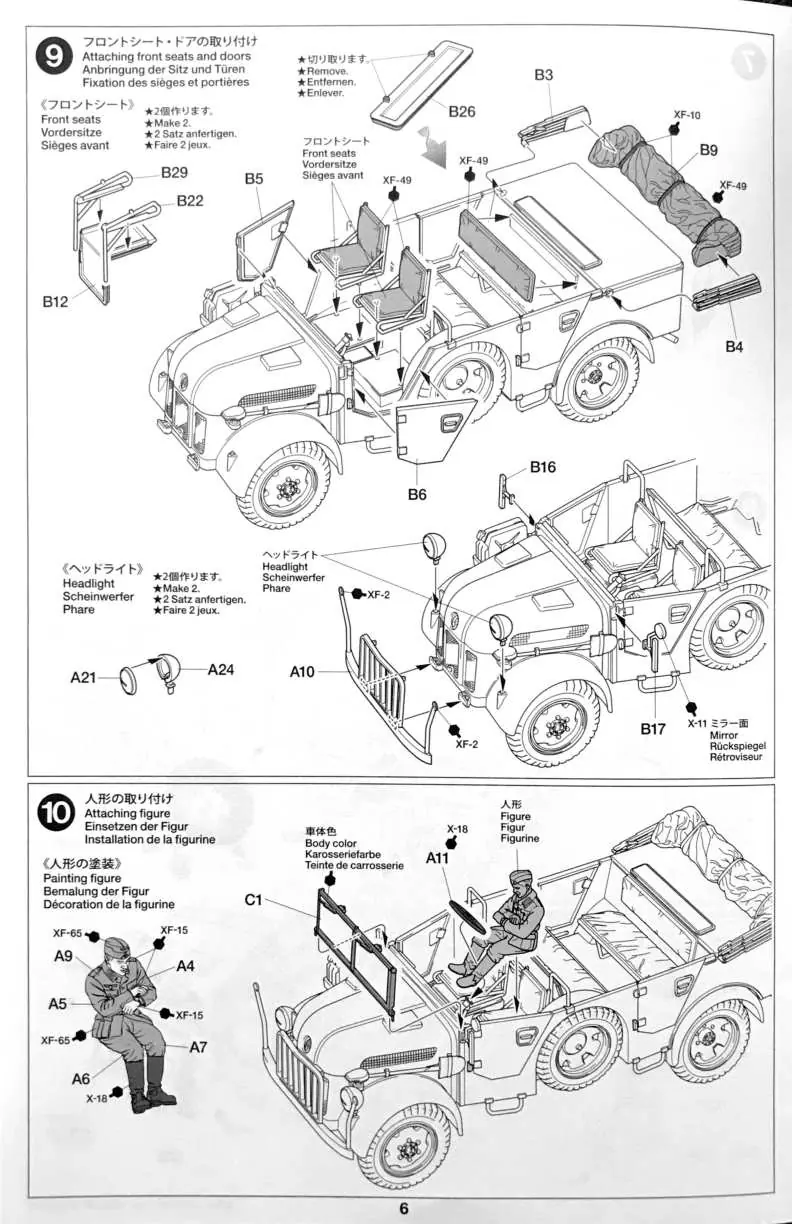

- Schritt 9: Einbau der Vordersitze, Türen und Scheinwerfer.
- Schritt 10: Bemalung und Einsetzen der Figur.

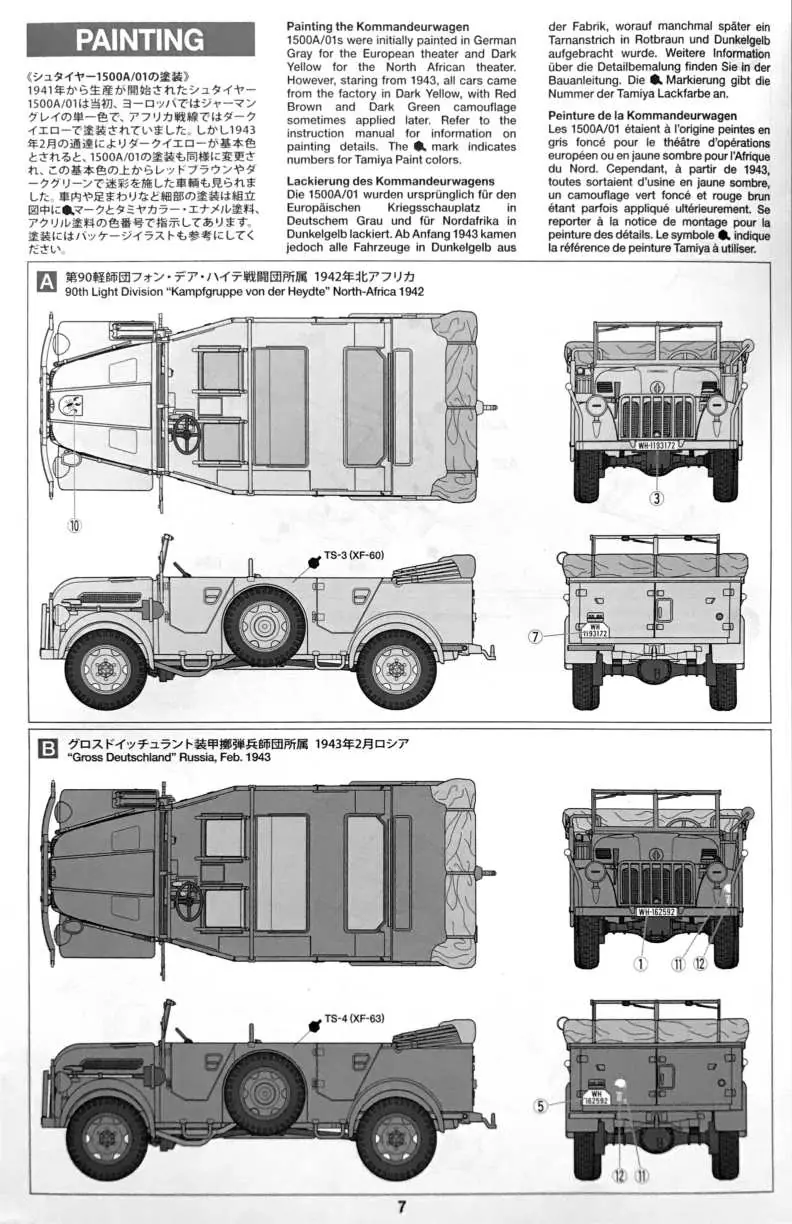

Bemalung und Abziehbilder
Die Anleitung bietet historische Bemalungsvorschläge für verschiedene Einsatzgebiete (Nordafrika 1942, Russland 1943, Deutschland 1945). Befolgen Sie die Anweisungen zum Anbringen der Abziehbilder: Schneiden Sie das Motiv aus, legen Sie es für ca. 10 Sekunden in lauwarmes Wasser, schieben Sie es auf das Modell und drücken Sie es mit einem weichen Tuch vorsichtig an.
Ersatzteilservice
Sollten Teile fehlen oder beschädigt sein, können Ersatzteile über den Tamiya-Kundendienst bezogen werden. Die Anleitung enthält eine Tabelle mit den entsprechenden Teilenummern und Artikelcodes.
Herstellerinformationen
Tamiya Inc.
Praktische Hilfe
Typische Probleme
Klebstoff hinterlässt weiße Flecken oder verläuft
Verwenden Sie nur eine geringe Menge Klebstoff. Testen Sie den Kleber vorab an nicht benötigten Teilen.
Abziehbilder lassen sich nicht korrekt positionieren
Legen Sie das Abziehbild für ca. 10 Sekunden in lauwarmes Wasser, schieben Sie es dann auf das Modell und drücken Sie überschüssiges Wasser mit einem weichen Tuch heraus.
Vor der Verwendung
- Seitenschneider zum sauberen Abtrennen der Teile
- Modellbaumesser zum Entgraten
- Geeigneter Kunststoffkleber
- Tamiya-Farben gemäß Farbtabelle
- Pinzette für kleine Bauteile
- Schraubendreher für die Montage
Abbildungen und Diagramme
- Schritte 1-3: Chassis- und Radmontage
- Schritte 4-6: Bodenplatte und Innenraum
- Schritte 7-9: Karosserieaufbau und Details
- Schritt 10: Figurenmontage
Modellkompatibilität
- Nur für Kunststoffmodelle geeignet.
- Nicht für Kinder unter dem angegebenen Alter geeignet (Kleinteile).
