Bedienungs- und Wartungsanleitung für Systemair VR 300 ECV/B Lüftungsgerät

Wichtige Informationen aus der Anleitung

Das Systemair VR 300 ECV/B ist ein Lüftungsgerät, das für den kontinuierlichen Betrieb ausgelegt ist. Es darf nur für Wartungs- und Reinigungsarbeiten gestoppt werden. Vor der Inbetriebnahme muss sichergestellt werden, dass die Filter korrekt eingesetzt sind. Ein Wäschetrockner darf nicht direkt an das Belüftungssystem angeschlossen werden. Bei allen Wartungsarbeiten ist das Gerät vom Stromnetz zu trennen. Tragen Sie bei der Montage und Wartung Schutzhandschuhe, da scharfe Kanten vorhanden sein können.

Bedienung

Die Luftmenge kann über einen externen 3-stufigen Drehzahlregler oder eine Dunstabzugshaube gesteuert werden:

• Min (1): Minimalbelüftung (für Urlaub oder wenn das Gebäude nicht genutzt wird).
• Norm (2): Normale Belüftung.
• Max (3): Starke Belüftung (wenn erhöhter Luftaustausch erforderlich ist).

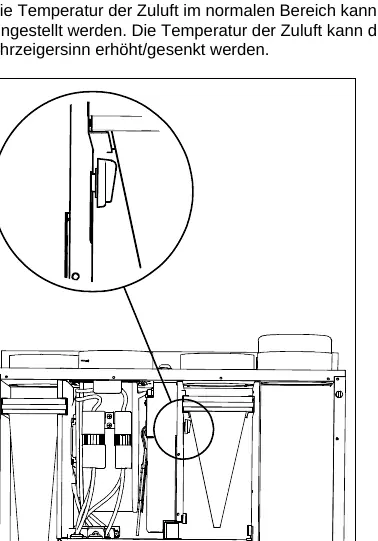

Die Zulufttemperatur kann über einen Schalter im Inneren des Geräts eingestellt werden. Durch Drehen im Uhrzeigersinn wird die Temperatur erhöht, gegen den Uhrzeigersinn gesenkt. Wenn die Wärmerückgewinnung nicht ausreicht, schaltet sich automatisch ein elektrisches Nachheizregister ein. Im Sommerbetrieb stoppt der Rotor, wenn die Zulufttemperatur den eingestellten Wert übersteigt.

Anschluss an Dunstabzugshaube

Das Gerät kann mit einer speziellen Dunstabzugshaube verbunden werden. Diese muss mit einer dichtschließenden Klappe ausgestattet sein. Bei Aktivierung der Dunstabzugshaube (Schalter A) öffnen sich die Klappen und die Ventilatoren schalten automatisch auf die höchste Drehzahlstufe (3). Die Abluft wird hierbei direkt durch den Abluftventilator geführt, nicht durch den Wärmetauscher.

Wartung und Reinigung

Die Wartung sollte 3-4 Mal pro Jahr durchgeführt werden:

• Filterwechsel: 1-2 Mal pro Jahr oder bei Bedarf. Die Taschenfilter können nicht gereinigt werden.
• Wärmetauscher/Rotorriemen: Alle 3 Jahre den Wärmetauscher herausziehen und in heißer Seifenlauge waschen (keine ammoniakhaltigen Reinigungsmittel). Den Antriebsriemen regelmäßig auf Schäden und Spannung prüfen.

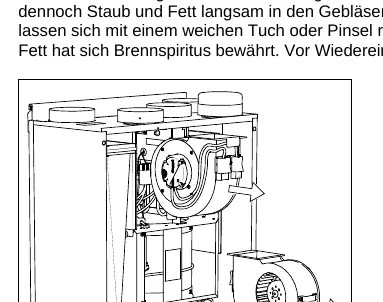

• Ventilatoren: Alle 3 Jahre reinigen. Mit einem Tuch oder einer weichen Bürste säubern, kein Wasser verwenden.
• Luftauslässe und Ventile: Bei Bedarf in heißer Seifenlauge reinigen. Nicht vertauschen.
• Ansauggitter: Mindestens 2 Mal pro Jahr auf Verschmutzungen prüfen.
• Kanalsystem: Alle 5 Jahre prüfen und bei Bedarf reinigen.

Fehlerbehebung

Bevor Sie den Kundendienst kontaktieren, prüfen Sie folgende Punkte:

• Ventilator startet nicht: Sicherungen und alle Steckerverbindungen prüfen.
• Verminderte Luftströmung: Einstellung am Bedienfeld prüfen, Filterwechsel erforderlich?, Ansauggitter verstopft?, Kanalsystem auf Schäden prüfen.
• Kalte Zuluft: Eingestellte Temperatur am Schalter prüfen, Brandschutzthermostat ausgelöst? (ggf. rote Taste im Gerät drücken).
• Lärm oder Vibrationen: Gebläse reinigen, Schrauben der Ventilatoren auf festen Sitz prüfen.

Service

Für Serviceanfragen notieren Sie bitte die Typenbezeichnung und Produktionsnummer vom Typenschild auf der Oberseite des Geräts. Kontaktieren Sie bei Fragen Ihren Fachhändler oder den Systemair-Kundendienst.
