Installationsanleitung für Sungrow 1-PHASE PV-Netzwechselrichter

Schnellstartanleitung für die Installation und Inbetriebnahme der Sungrow 1-PHASE Wechselrichter-Serie (SG5.0RS-ADA bis SG10RS). Enthält wichtige Sicherheitshinweise, Montageanleitungen, Verkabelungsschemata für AC/DC und WLAN-Einrichtung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen

Wichtige Informationen aus der Anleitung

Diese Kurzanleitung dient der schnellen Installation und Inbetriebnahme der Sungrow 1-PHASE PV-Netzwechselrichter (Modelle SG5.0RS-ADA, SG8.0RS, SG9.0RS, SG10RS). Die Installation darf ausschließlich durch qualifiziertes Fachpersonal erfolgen, das mit den geltenden Sicherheitsvorschriften und elektrischen Systemen vertraut ist. Vor Beginn der Arbeiten müssen alle Komponenten auf Vollständigkeit geprüft und die vollständige Bedienungsanleitung auf der Website support.sungrowpower.com eingesehen werden.

Sungrow 1-PHASE PV-Netzwechselrichter
Sungrow 1-PHASE PV-Netzwechselrichter

Sicherheitshinweise

  • Lebensgefahr durch elektrische Spannung: PV-Strings erzeugen bei Sonneneinstrahlung lebensgefährliche Spannungen.
  • Wartezeit: Nach dem Trennen von allen Stromquellen müssen 10 Minuten gewartet werden, bis sich die internen Kondensatoren entladen haben.
  • Gehäuse: Das Gehäuse darf niemals geöffnet werden, da dies zum Erlöschen der Garantie führt und lebensgefährliche Stromschläge verursachen kann.
  • Schutzausrüstung: Tragen Sie stets geeignete persönliche Schutzausrüstung (PSA).

Montage

Der Wechselrichter muss an einem Ort montiert werden, der eine Umgebungstemperatur zwischen -25 °C und +60 °C aufweist und eine Luftfeuchtigkeit von 0-100 % zulässt. Achten Sie auf ausreichende Abstände zu anderen Objekten (mindestens 500 mm oben, 300 mm seitlich, 400 mm unten). Die Montage erfolgt mittels der mitgelieferten Wandhalterung und passendem Befestigungsmaterial für den jeweiligen Wandtyp.

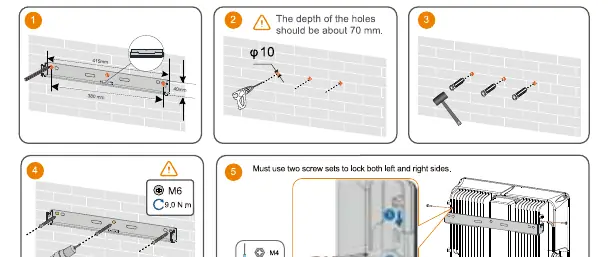

Schritte zur Wandmontage
Schritte zur Wandmontage

Elektrische Anschlüsse

Die Verkabelung umfasst den Anschluss des Schutzleiters (PE), der AC-Netzseite und der DC-PV-Strings. Alle Anschlüsse müssen gemäß den nationalen Standards erfolgen. Verwenden Sie für die AC-Verkabelung geeignete Kabelquerschnitte und stellen Sie sicher, dass die Stecker fest sitzen. Für die DC-Seite sind die mitgelieferten PV-Steckverbinder zu verwenden. Achten Sie auf die korrekte Polarität (+/-).

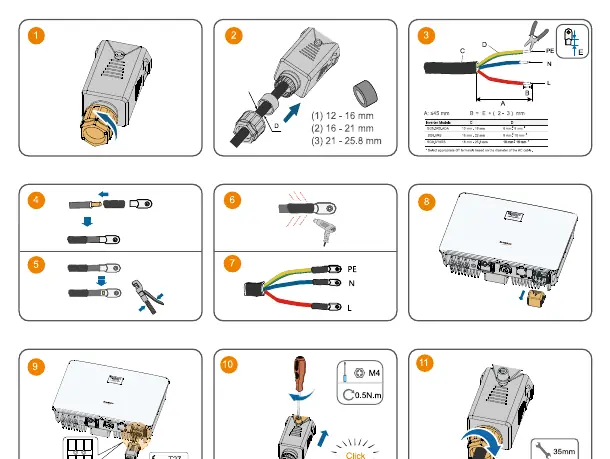

AC-Anschlussverfahren
AC-Anschlussverfahren

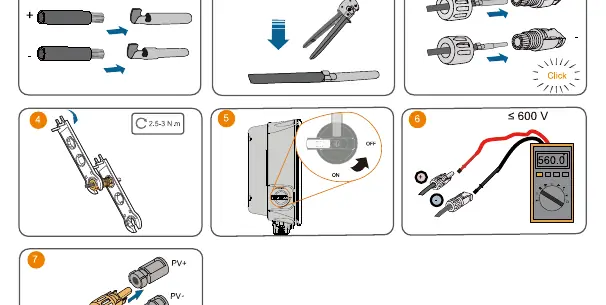

DC-Anschlussverfahren
DC-Anschlussverfahren

Kommunikation und Inbetriebnahme

Der Wechselrichter unterstützt WLAN (via WiNet-S Modul) und Ethernet-Verbindungen. Die Konfiguration erfolgt über die iSolarCloud App. Nach Abschluss der Verkabelung wird das Gerät durch Einschalten des AC-Schutzschalters und des DC-Trennschalters in Betrieb genommen. Der Status wird über das LED-Panel angezeigt: Blaues Dauerleuchten bedeutet Normalbetrieb, blaues Blinken signalisiert Standby/Start, rotes Leuchten weist auf einen Systemfehler hin.

Herstellerinformationen

Sungrow Power Supply Co., Ltd.

Markenprofil

Praktische Hilfe

Typische Probleme

LED-Anzeige leuchtet rot

Ein Systemfehler ist aufgetreten. Berühren Sie die LED-Anzeige, um die Fehlercodes abzurufen.

Keine Anzeige auf dem LED-Panel

Wenn das Gerät 5 Minuten lang nicht bedient wurde, schaltet sich das Display aus. Berühren Sie die LED-Anzeige, um sie zu aktivieren.

Gefahr durch heiße Oberflächen

Berühren Sie während des Betriebs keine heißen Teile wie Kühlkörper. Nur der DC-Schalter und das LCD-Panel sind sicher zu berühren.

Vor der Verwendung

  • Prüfen Sie den Lieferumfang auf Vollständigkeit und Beschädigungen.
  • Stellen Sie sicher, dass der Montageort die Temperaturbedingungen (-25 °C bis +60 °C) erfüllt.
  • Vergewissern Sie sich, dass alle elektrischen Anschlüsse den lokalen Standards entsprechen.
  • Tragen Sie eine Erdungsschlaufe, bevor Sie elektronische Komponenten berühren (ESD-Schutz).
  • Warten Sie nach dem Trennen der Stromquellen 10 Minuten vor dem Öffnen des Geräts.

Technische Daten in der Praxis

AC-Schutzschalter
Empfohlene Absicherung: 32A für SG5.0RS-ADA, 50A für SG8.0RS/SG9.0RS, 63A für SG10RS.
Bohrdurchmesser
Für die Wandmontage ist ein Bohrer mit 10 mm Durchmesser erforderlich.
Drehmoment M6
Die Schrauben zur Befestigung der Wandhalterung müssen mit 9.0 Nm angezogen werden.

Abbildungen und Diagramme

  • Die LED-Anzeige zeigt den aktuellen Status: Blau (Normal), Blinkend Blau (Standby), Rot (Fehler).
  • Die COM2-Schnittstelle dient für RS485, Smart Energy Meter und DRM-Anschlüsse.
  • Die AC-Verkabelung erfordert das Abisolieren der Adern gemäß den spezifischen Längenangaben für den jeweiligen Kabeltyp.

Modellkompatibilität

  • Nur für den Einsatz in PV-Netzsystemen geeignet.
  • Die Installation muss durch qualifiziertes Personal erfolgen.
  • Die Verwendung eines RCD (Fehlerstromschutzschalter) ist gemäß lokalen Standards (z.B. AS3000-2018) zu prüfen.
