Anleitung zur Erdungserkennung für Sungrow 1-PHASE Hybrid-Wechselrichter
Dieser Leitfaden erklärt die Konfiguration der Erdungserkennung für Sungrow 1-PHASE Hybrid-Wechselrichter beim Betrieb in 230V-Delta-Netzen, einschließlich der notwendigen Einstellungen in der iSolarCloud-App und Web-Oberfläche.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument richtet sich an professionelle Techniker und beschreibt die notwendigen Anpassungen für den Betrieb von Sungrow 1-PHASE Hybrid-Wechselrichtern in 230V-Dreiphasen-Netzen (Delta-Netz). In diesen Netzen beträgt die Spannung zwischen den Phasen 230V und zwischen Phase und PE ca. 133V. Um einen fehlerfreien Betrieb zu gewährleisten, muss die Erdungserkennung deaktiviert und eine solide Erdung sichergestellt werden.
Voraussetzungen und Sicherheit
Die Installation und Konfiguration darf nur durch qualifiziertes Fachpersonal erfolgen, das mit elektrischen Schaltplänen, lokalen Sicherheitsvorschriften und der Inbetriebnahme von elektrischen Anlagen vertraut ist. Der PE-Anschluss des AC-Netzterminals, des Backup-Ports sowie das Gehäuse des Wechselrichters müssen fest mit der PE-Schiene des Hauses verbunden sein.
Deaktivierung der Erdungserkennung lokal
Die Funktion kann über die iSolarCloud-App lokal angepasst werden:
- Wählen Sie Local Access in der App.
- Scannen Sie den QR-Code zur Verbindung mit dem lokalen WLAN und melden Sie sich mit admin/pw8888 an.
- Navigieren Sie zu: More - Settings - Operation Parameters - Grounding Detection.
- Deaktivieren Sie die Erdungserkennung und warten Sie auf die Bestätigung.
Deaktivierung der Erdungserkennung via Web-Interface
Alternativ kann die Einstellung über das iSolarCloud-Webportal vorgenommen werden:
- Melden Sie sich an und wählen Sie die Anlage aus.
- Klicken Sie auf Settings, markieren Sie den Wechselrichter und wählen Sie Advanced Settings.
- Navigieren Sie zu Power Control und suchen Sie den Punkt Grounding Detection.

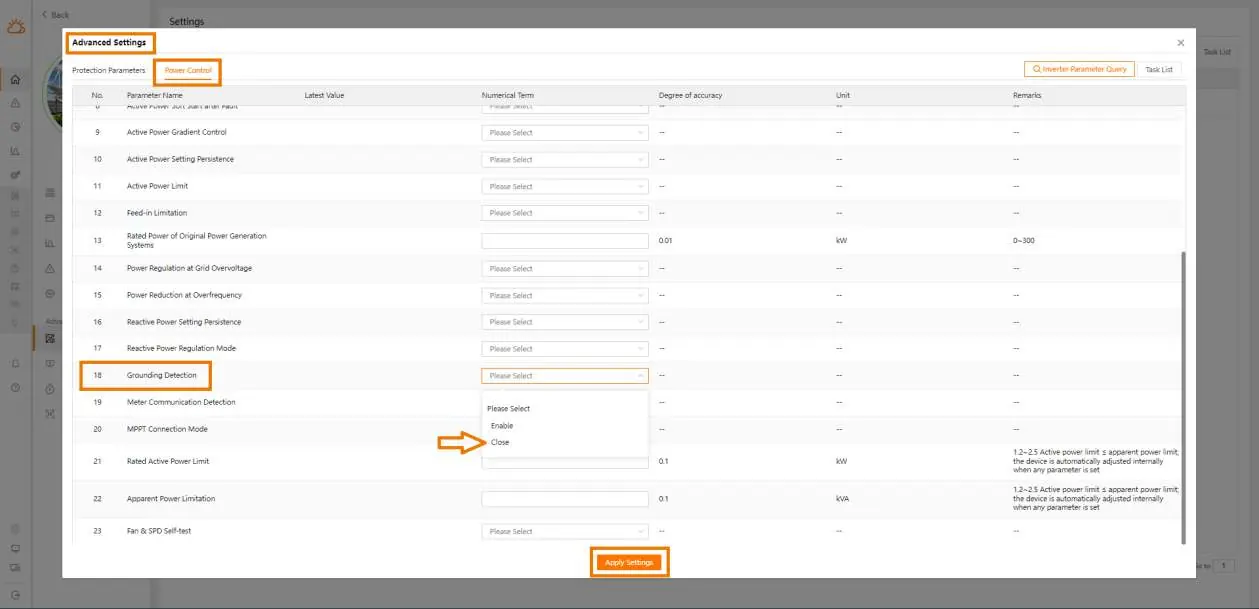

- Wählen Sie Close aus dem Dropdown-Menü und bestätigen Sie mit Apply Settings.
Deaktivierung des Backup-Modus
Falls erforderlich, kann der Backup-Modus wie folgt deaktiviert werden:
- Navigieren Sie in den Settings zu Common Parameter Settings.
- Wählen Sie Power Control und suchen Sie Backup Mode.
- Deaktivieren Sie den Modus und speichern Sie die Änderungen mit Apply Settings.
Herstellerinformationen
Sungrow Power Supply Co., Ltd.
Praktische Hilfe
Typische Probleme
Fehlercode 106 (E106)
Die Erdungserkennung wurde nicht deaktiviert oder der Wechselrichter/Backup-Port ist nicht korrekt geerdet.
Vor der Verwendung
- Stellen Sie sicher, dass das Netz ein 230V-Delta-Netz ist.
- Prüfen Sie, ob der Wechselrichter-Typ (SHxxRS, SG-RS Serie) das Delta-Netz unterstützt.
- Verbinden Sie den PE-Anschluss des AC-Terminals fest mit der PE-Schiene des Hauses.
- Verbinden Sie das Gehäuse des Wechselrichters fest mit der PE-Schiene des Hauses.
- Stellen Sie sicher, dass Sie über Administrator-Zugangsdaten (admin/pw8888) für den lokalen Zugriff verfügen.
Technische Daten in der Praxis
- Grounding Detection
- Sicherheitsfunktion, die bei Delta-Netzen deaktiviert werden muss, um Fehlermeldungen zu vermeiden.
Abbildungen und Diagramme
- Das Delta-Netz-Diagramm zeigt die Spannungsverteilung (230V zwischen Phasen, 133V gegen PE).
- Die PE-Verbindungsskizze zeigt die korrekte Verschraubung des Erdungskabels am Gehäuse mit einem Drehmoment von 1.2 Nm.
Modellkompatibilität
- Gilt für SH3.0/3.6/4.0/5.0/6.0RS.
- Gilt für SG2.0/2.5/3.0RS-S.
