Bedienungsanleitung für Sunco 4" LED 10W Slim Downlight
Schnelle Installationsanleitung und Fehlerbehebung für das Sunco 4" LED 10W Slim Downlight (DL_SL4-10W). Erfahren Sie, wie Sie die Leuchte sicher montieren, anschließen und Probleme beheben.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installationsanweisungen und Sicherheitshinweise für das Sunco 4" LED 10W Slim Downlight. Die Leuchte ist für den Innenbereich konzipiert und für feuchte Umgebungen (Damp Rated) geeignet. Bitte beachten Sie, dass eine professionelle Installation empfohlen wird und die Leuchte nicht mit externen Sensoren, Zeitschaltuhren oder Fotosteuerungen kompatibel ist.

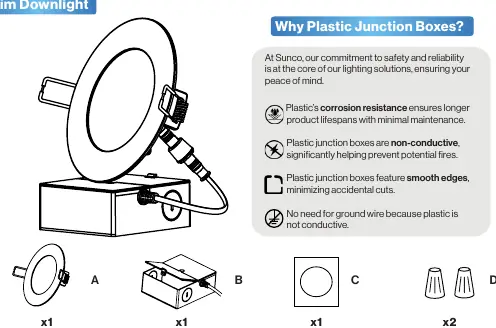

Lieferumfang
- 1x LED-Leuchte (Light Fixture)
- 1x Anschlussdose (Junction Box)
- 1x Installationsschablone
- 2x Drahtmuttern (Wire Nuts)
Sicherheitshinweise
- Schalten Sie vor der Installation unbedingt den Strom am Sicherungskasten aus.
- Verwenden Sie keine aggressiven Reinigungsmittel.
- Die Leuchte darf nicht direkt Wasser ausgesetzt werden.
- Nicht kompatibel mit Geräten von Drittanbietern wie Sensoren, Zeitschaltuhren oder Fotosteuerungen.
- Betriebstemperatur: -4°F bis 104°F (-20°C bis 40°C).
Installationsanleitung
- Vorbereitung: Schalten Sie den Strom ab. Verwenden Sie die beiliegende Schablone, um ein Loch mit einem Durchmesser von 4,33 Zoll in die Decke zu schneiden.
- Anschlussdose vorbereiten: Öffnen Sie die Anschlussdose und entfernen Sie die entsprechende Kabeldurchführung.
- Verkabelung: Führen Sie die Kabel durch die Klemme. Verbinden Sie die Leuchtenkabel mit den Stromkabeln in der Anschlussdose (Schwarz an Schwarz/Phase, Weiß an Weiß/Neutral). Es ist kein Erdungskabel erforderlich.
- Abschluss: Verstauen Sie die Kabel in der Dose und schließen Sie den Deckel.
- Montage: Verbinden Sie die Leuchte mit der Anschlussdose und ziehen Sie den Stecker handfest an.
- Einsetzen: Drücken Sie die Federklemmen nach oben und setzen Sie die Leuchte in das Deckenloch ein. Schalten Sie den Strom wieder ein.
Technische Daten
- Spannung: 120 V
- Leistung: 10 W
- Lichtstrom: 650 lm
- Lebensdauer: 50.000 Stunden
- Feuchtigkeitsschutz: Damp Rated
- Dimmbar: Ja
Fehlerbehebung
Bei Problemen prüfen Sie bitte folgende Punkte:
- Licht leuchtet nicht: Prüfen Sie die Kabelverbindungen und ob die Sicherung ausgelöst hat.
- Flackern: Stellen Sie sicher, dass die Verkabelung fest sitzt und der Dimmer mit der Leuchte kompatibel ist.
- Summgeräusche: Prüfen Sie auf Störquellen durch andere elektronische Geräte oder stellen Sie sicher, dass der Dimmer kompatibel ist.
Praktische Hilfe
Typische Probleme
Licht lässt sich nicht einschalten
Überprüfen Sie die Kabelverbindungen und stellen Sie sicher, dass der Sicherungsautomat nicht ausgelöst hat.
Licht flackert beim Dimmen
Überprüfen Sie die Kompatibilität des Dimmers mit der Leuchte und stellen Sie sicher, dass die Mindestlastanforderungen erfüllt sind.
Summgeräusche bei Betrieb
Prüfen Sie auf Interferenzen durch andere elektronische Geräte in der Nähe oder stellen Sie sicher, dass der Dimmer kompatibel ist.
Vor der Verwendung
- Stromkreis am Sicherungskasten ausschalten
- Lochgröße von 4,33 Zoll mit der Schablone markieren
- Sicherheitsausrüstung tragen
- Kompatibilität des Dimmers prüfen
- Prüfung auf Transportschäden vor der Installation
Technische Daten in der Praxis
- 50.000 Stunden
- Die durchschnittliche Lebensdauer der LED-Einheit.
Abbildungen und Diagramme
- Die Installationsschritte zeigen den Prozess vom Ausschneiden des Lochs bis zum Einsetzen der Federklemmen.
- Das Verkabelungsdiagramm zeigt den Anschluss von Schwarz an Schwarz (Phase) und Weiß an Weiß (Neutral).
Modellkompatibilität
- Nicht kompatibel mit Sensoren von Drittanbietern.
- Nicht kompatibel mit Zeitschaltuhren.
- Nicht kompatibel mit Fotosteuerungen.
