Bedienungsanleitung für Sunco 4" LED Retrofit Baffle Downlight DL_BFDR4-11W
Erfahren Sie, wie Sie das Sunco 4" LED Retrofit Baffle Downlight (DL_BFDR4-11W) sicher installieren und verwenden. Diese Anleitung enthält Installationsschritte, technische Daten, Kompatibilitätslisten für Dimmer und Fehlerbehebung.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Leuchte ist für den Innenbereich konzipiert und für feuchte Umgebungen (Damp Rated) geeignet. Sie darf nicht direkt Wasser ausgesetzt werden. Die Installation muss durch eine fachkundige Person unter Beachtung lokaler Vorschriften erfolgen. Wichtig: Schalten Sie vor Beginn der Arbeiten immer den Stromkreis am Sicherungskasten aus. Das Produkt ist nicht kompatibel mit 3rd-Party-Sensoren, Fotosteuerungen, Anwesenheitssensoren oder Zeitsteuerungen.
Lieferumfang
- 1x LED-Leuchte
- 1x TP24-Anschluss
- 1x E26-Sockel
Installation
- Vorbereitung: Schalten Sie den Stromkreis am Sicherungskasten aus. Entfernen Sie die alte Leuchte und lassen Sie diese abkühlen.
- Anschlussart bestimmen: Prüfen Sie, ob Sie den TP24-Anschluss oder den E26-Sockel benötigen.
- Verkabelung: Verbinden Sie den entsprechenden Adapter mit dem Lampensockel-Anschluss im Gehäuse. Verstauen Sie alle Kabel sorgfältig im Gehäuse und stellen Sie sicher, dass die Verbindungen fest sitzen.
- Einbau: Richten Sie den Zierring an der Öffnung aus und drücken Sie das Downlight in das Gehäuse, bis es sicher sitzt. Die Kompressionsclips halten die Leuchte an ihrem Platz. Schalten Sie den Stromkreis wieder ein, um die Funktion zu testen.
Technische Daten
- Spannung: 120V
- Leistung: 11W
- Frequenz: 60Hz
- Lichtstrom: 660 lm
- Abstrahlwinkel: 90°
- Lebensdauer: 50.000 Stunden
- CRI: 90+
- Garantie: 7 Jahre
Fehlerbehebung
Bei Problemen mit der Leuchte prüfen Sie bitte folgende Punkte:
- Licht geht nicht an: Prüfen Sie, ob die Leuchte korrekt angeschlossen ist und ob der Sicherungsautomat ausgelöst hat.
- Licht flackert: Stellen Sie sicher, dass die Verkabelung fest sitzt und keine Überlastung des Stromkreises vorliegt. Prüfen Sie die Kompatibilität mit dem verwendeten Dimmer.
- Summgeräusche: Prüfen Sie die Kompatibilität des Dimmers oder entfernen Sie Störquellen wie elektronische Geräte in der Nähe.
Praktische Hilfe
Typische Probleme
Licht geht nicht an
Sicherung prüfen, ob diese ausgelöst hat; korrekten Anschluss der Verkabelung sicherstellen.
Licht flackert
Verkabelung auf festen Sitz prüfen; Kompatibilität des Dimmers mit der Leuchte verifizieren.
Summgeräusche
Dimmer-Kompatibilität prüfen; sicherstellen, dass keine elektronischen Störquellen in der Nähe sind.
Vor der Verwendung
- Stromkreis am Sicherungskasten ausschalten.
- Alte Leuchte entfernen und abkühlen lassen.
- Anschlussart (TP24 oder E26) bestimmen.
- Sicherstellen, dass keine inkompatiblen Sensoren oder Zeitsteuerungen verwendet werden.
Abbildungen und Diagramme

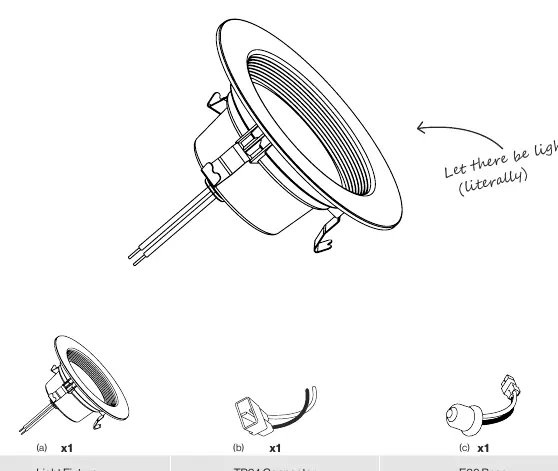

- Übersicht der im Lieferumfang enthaltenen Komponenten (Leuchte, TP24, E26).
- Schritt-für-Schritt-Anleitung zur Installation im Gehäuse.
Modellkompatibilität
- Nicht kompatibel mit 3rd-Party-Sensoren.
- Nicht kompatibel mit Fotosteuerungen.
- Nicht kompatibel mit Anwesenheitssensoren.
- Nicht kompatibel mit Zeitsteuerungen.
