Bedienungsanleitung für Stirling 183L Gefrierschrank STR-H183W

Schnelle Hilfe und Anleitung für den Stirling 183L Gefrierschrank (STR-H183W). Erfahren Sie alles über Installation, Temperaturregelung, Wartung und Fehlerbehebung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Nach dem Aufstellen muss der Gefrierschrank mindestens 4 Stunden aufrecht stehen, bevor er eingeschaltet wird. Vor dem ersten Befüllen mit Lebensmitteln sollte er 2 Stunden auf der MAX-Einstellung laufen. S. 10

Wichtigste Schritte

  • Abtauen des Gefrierschranks S. 16
  • Reinigung des Innenraums S. 16

Erste Inbetriebnahme

  • Gerät 4 Stunden stehen lassen, dann 2 Stunden auf MAX kühlen. S. 10

Probleme und Lösungen

Gerät läuft nicht

Stecker prüfen, Sicherung prüfen, Steckdose prüfen.

S. 14

Wartung und Reset

  • Abtauen bei 3-4mm Eisbildung. S. 16

Technische Daten

Parameter Wert Hinweis Seiten
Spannung 220-240V~, 50Hz Stromversorgung S. 20
Abmessungen 1430 (H) x 550 (W) x 580 (D) mm Gerätegröße S. 20

Wo es im PDF steht

  • Produktübersicht S. 8
  • Installation S. 10
  • Türanschlag wechseln S. 18, 19
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Stirling 183L Gefrierschrank - Übersicht der Komponenten Seite 8 Fig. 1: Platzbedarf für die Türöffnung Seite 10 Fig. 2: Ausrichtung der Füße Seite 10 Fig. 3: Temperaturregler Seite 11 Fig. 4: Entfernen der Schrauben Seite 18 Fig. 8: Umbau des unteren Scharniers Seite 19

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise für Ihren Stirling 183L Gefrierschrank. Bitte lesen Sie diese vor der ersten Inbetriebnahme sorgfältig durch.

  • Wartezeit nach Transport: Lassen Sie das Gerät nach dem Aufstellen mindestens 4 Stunden aufrecht stehen, bevor Sie es an das Stromnetz anschließen, damit sich das Kältemittel setzen kann.
  • Erste Inbetriebnahme: Lassen Sie das Gerät vor dem ersten Befüllen mit Lebensmitteln mindestens 2 Stunden auf der MAX-Einstellung laufen.
  • Sicherheit: Das Gerät enthält brennbare Kältemittel (R600a). Achten Sie auf ausreichende Belüftung und beschädigen Sie nicht den Kältekreislauf.

Produktübersicht

Der Gefrierschrank besteht aus folgenden Hauptkomponenten:

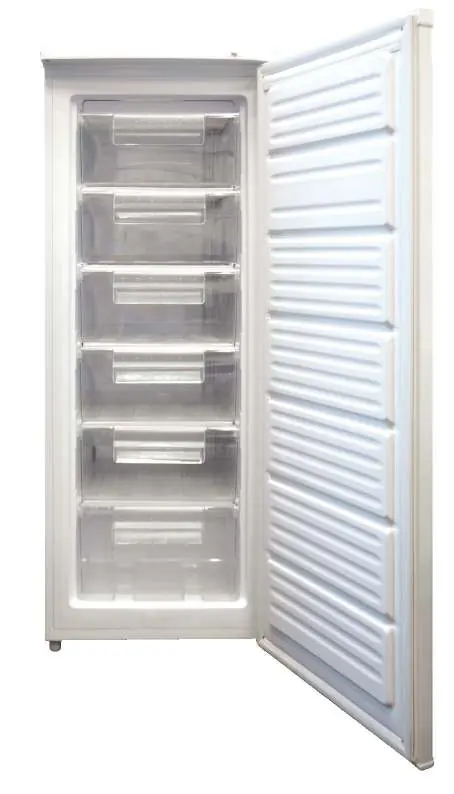

Stirling 183L Gefrierschrank - Übersicht der Komponenten
Stirling 183L Gefrierschrank - Übersicht der Komponenten
  • Temperaturregler (oben am Rahmen)
  • Gefrierschubladen (6 Stück)
  • Tür mit Magnetdichtung
  • Höhenverstellbare Füße

Installation

Stellen Sie sicher, dass das Gerät auf einem stabilen, ebenen Boden steht. Achten Sie auf ausreichende Belüftung:

Fig. 1: Platzbedarf für die Türöffnung
Fig. 1: Platzbedarf für die Türöffnung
Fig. 2: Ausrichtung der Füße
Fig. 2: Ausrichtung der Füße
  • Lassen Sie mindestens 12 cm Platz an der Rückseite und 5 cm an den Seiten.
  • Wenn das Gerät unter einem Hängeschrank steht, halten Sie mindestens 10 cm Abstand zur Oberseite ein.
  • Verwenden Sie die verstellbaren Füße, um das Gerät waagerecht auszurichten.

Bedienung und Temperaturregelung

Der Temperaturregler befindet sich oben am Gefrierschrank:

Fig. 3: Temperaturregler
Fig. 3: Temperaturregler
  • MIN: Wärmste Einstellung.
  • MED: Mittlere Einstellung für den normalen Gebrauch.
  • MAX: Kälteste Einstellung.

Verstellen Sie den Regler je nach Bedarf. Bei sehr heißen Tagen oder wenn große Mengen frischer Lebensmittel eingelagert wurden, kann die MAX-Einstellung vorübergehend sinnvoll sein.

Wartung und Reinigung

Regelmäßige Pflege verlängert die Lebensdauer des Geräts:

  • Abtauen: Wenn sich eine Eisschicht von 3–4 mm gebildet hat, sollte das Gerät abgetaut werden. Schalten Sie es aus, entfernen Sie das Gefriergut und lassen Sie die Tür offen. Verwenden Sie keine scharfen Metallgegenstände zum Entfernen von Eis.
  • Reinigung: Reinigen Sie das Innere mit einer milden Lösung aus lauwarmem Wasser und Backpulver (ca. 2 EL auf 1 Liter Wasser). Verwenden Sie keine scheuernden Reinigungsmittel.

Türanschlag wechseln

Der Türanschlag kann bei Bedarf gewechselt werden. Dies erfordert Werkzeug (Schraubendreher, Gabelschlüssel) und sollte idealerweise von zwei Personen durchgeführt werden. Befolgen Sie die detaillierten Schritte in der Anleitung (Seiten 18-19), um die Scharniere und den Türgriff sicher umzubauen.

Fig. 4: Entfernen der Schrauben
Fig. 4: Entfernen der Schrauben
Fig. 8: Umbau des unteren Scharniers
Fig. 8: Umbau des unteren Scharniers

Fehlerbehebung

Bei Problemen prüfen Sie zuerst:

  • Ist der Stecker fest in der Steckdose?
  • Ist die Sicherung herausgesprungen?
  • Ist die Tür richtig geschlossen und die Dichtung sauber?
  • Sind die Belüftungsöffnungen frei?

Herstellerinformationen

Stirling

Markenprofil
Herstellerwebsite https://stirlingappliances.com.au Support https://stirlingappliances.com.au/support

Praktische Hilfe

Typische Probleme

Gerät funktioniert nicht

Prüfen Sie, ob der Stecker fest sitzt, die Steckdose Strom führt und die Sicherung intakt ist.

Lebensmittel sind nicht ausreichend gefroren

Stellen Sie den Temperaturregler auf eine kältere Stufe, vermeiden Sie häufiges Öffnen der Tür und stellen Sie sicher, dass das Gerät nicht in der Nähe einer Wärmequelle steht.

Starke Eisbildung an der Türdichtung

Die Dichtung ist möglicherweise nicht luftdicht. Erwärmen Sie die Dichtung vorsichtig mit einem Haartrockner (kühle Stufe) und formen Sie sie von Hand nach.

Ungewöhnliche Geräusche

Stellen Sie sicher, dass das Gerät waagerecht steht und keine Wände oder Gegenstände berührt.

Vor der Verwendung

  • Entfernen Sie alle Verpackungsmaterialien.
  • Lassen Sie das Gerät nach dem Aufstellen 4 Stunden aufrecht stehen.
  • Reinigen Sie den Innenraum mit einer Wasser-Backpulver-Lösung.
  • Prüfen Sie, ob alle Teile vorhanden sind.
  • Kühlen Sie das Gerät vor dem ersten Befüllen 2 Stunden auf MAX.

Technische Daten in der Praxis

Klimaklasse T
Das Gerät ist für Umgebungstemperaturen von 16°C bis 43°C ausgelegt.
Kältemittel R600a
Umweltfreundliches, aber brennbares Kältemittel. Nicht beschädigen.

Abbildungen und Diagramme

  • Fig. 1: Abstände für die Belüftung (12cm hinten, 5cm seitlich).
  • Fig. 2: Ausrichtung der Füße für einen waagerechten Stand.
  • Fig. 3: Temperaturregler (MIN, MED, MAX).
  • Fig. 4-12: Schritt-für-Schritt-Anleitung zum Wechseln des Türanschlags.

Modellkompatibilität

  • Nur für den häuslichen Gebrauch in Innenräumen geeignet.
  • Nicht für gewerbliche Zwecke geeignet.
