Garten / Pflanztöpfe
Montageanleitung für Step2 Lakewood Delivery Box
Detaillierte Montageanleitung für die Step2 Lakewood Delivery Box. Erfahren Sie, wie Sie die Box zusammenbauen, die Verriegelung installieren, den Boden beschweren und die Box sicher verankern.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung beschreibt den Zusammenbau der Step2 Lakewood Delivery Box. Sie enthält Schritte zur Montage der Verriegelung, Befüllung der Basis zur Stabilisierung und den vollständigen Aufbau der Box. S. 1, 12
Wichtigste Schritte
- Montage der Verriegelung S. 3, 4
- Befüllung der Basis S. 4
- Zusammenbau der Wände und Deckel S. 6, 7, 8, 9
Probleme und Lösungen
Schrauben lassen sich schwer eindrehen
Verwenden Sie einen Akkuschrauber mit niedrigem Drehmoment und erhöhen Sie dieses schrittweise.
S. 2Wartung und Reset
- Reinigung: Verwenden Sie eine 50/50-Mischung aus weißem Essig und Wasser. S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Empfohlene Füllung | Sand oder Kies | Zur Beschwerung der Basis | S. 4 |
Wo es im PDF steht
- Teileliste S. 2
- Montageanleitung S. 3, 4, 5, 6
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält alle notwendigen Schritte für den Zusammenbau der Step2 Lakewood Delivery Box. Bitte lesen Sie die Anweisungen sorgfältig durch, bevor Sie mit der Montage beginnen. Das Produkt verfügt über keine vorgebohrten Löcher; die Schrauben sind selbstschneidend.
Sicherheitshinweise
- Erstickungsgefahr: Die Box ist kein Spielzeug. Lassen Sie Kinder nicht in der Box spielen.
- Hitzegefahr: Achten Sie auf direkte Sonneneinstrahlung, da sich das Innere der Box stark aufheizen kann.
- Wartung: Überprüfen Sie das Produkt regelmäßig auf beschädigte oder abgenutzte Komponenten und ersetzen Sie diese bei Bedarf.
Vorbereitung und Werkzeuge
Für die Montage benötigen Sie einen Akkuschrauber. Wichtig: Stellen Sie das Drehmoment des Akkuschraubers auf die niedrigste Stufe ein. Erhöhen Sie das Drehmoment schrittweise, bis der Schraubenkopf bündig mit der Oberfläche abschließt. Nicht überdrehen.

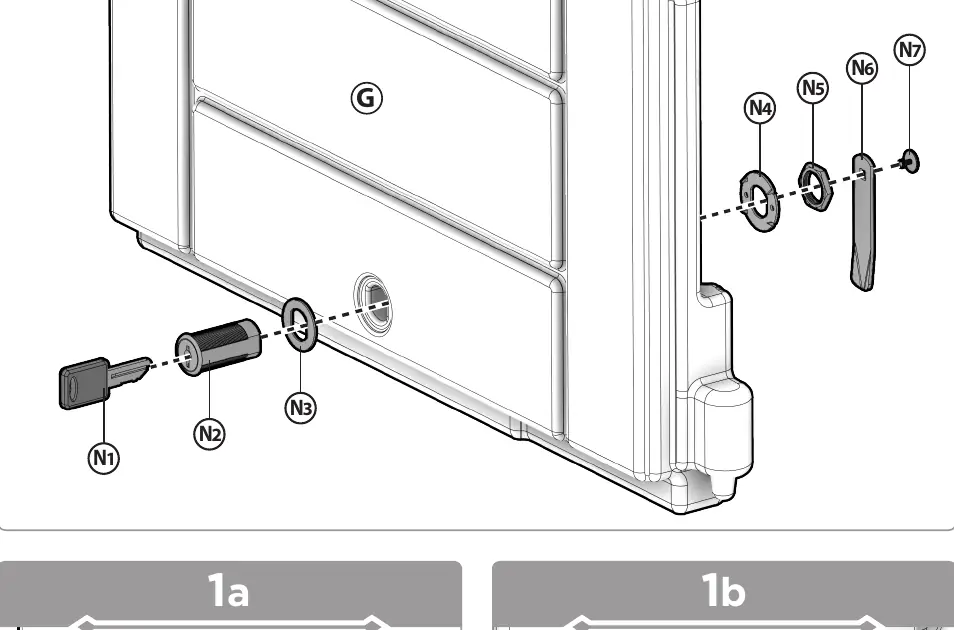

Montage der Verriegelung
- Setzen Sie den Schließzylinder (N2) und die Unterlegscheibe (N3) in die Tür (G) ein.
- Befestigen Sie die Teile (N4, N5, N6, N7) von der Innenseite der Tür, wie in der Abbildung dargestellt.

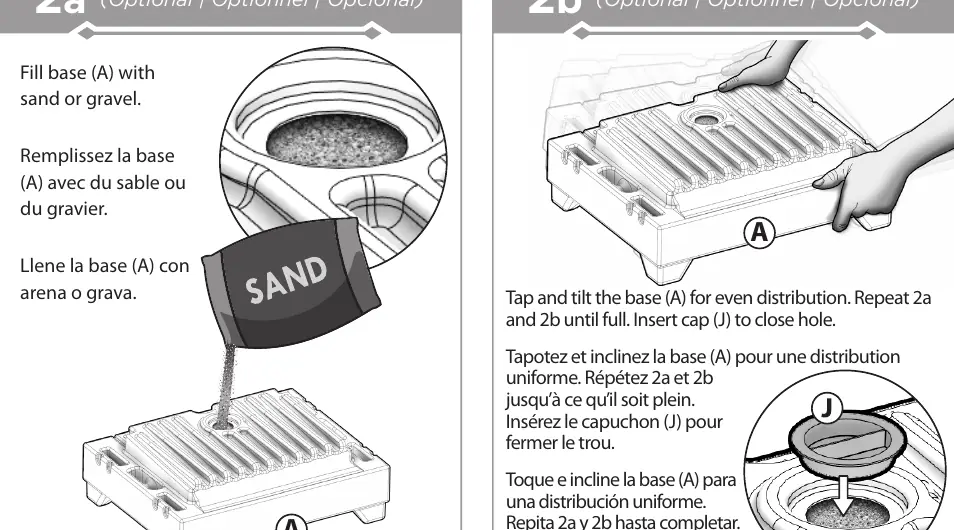

Vorbereitung der Basis
Um die Stabilität der Box zu erhöhen, kann die Basis (A) mit Sand oder Kies befüllt werden:
- Füllen Sie die Basis (A) mit Sand oder Kies.
- Klopfen und neigen Sie die Basis, um eine gleichmäßige Verteilung zu erreichen.
- Wiederholen Sie den Vorgang, bis die Basis voll ist.
- Verschließen Sie das Loch mit der Kappe (J).

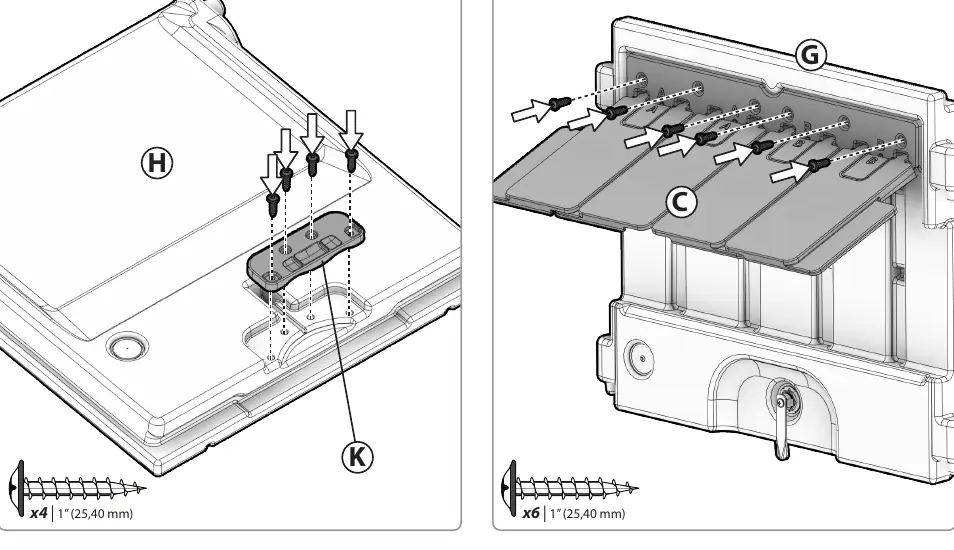

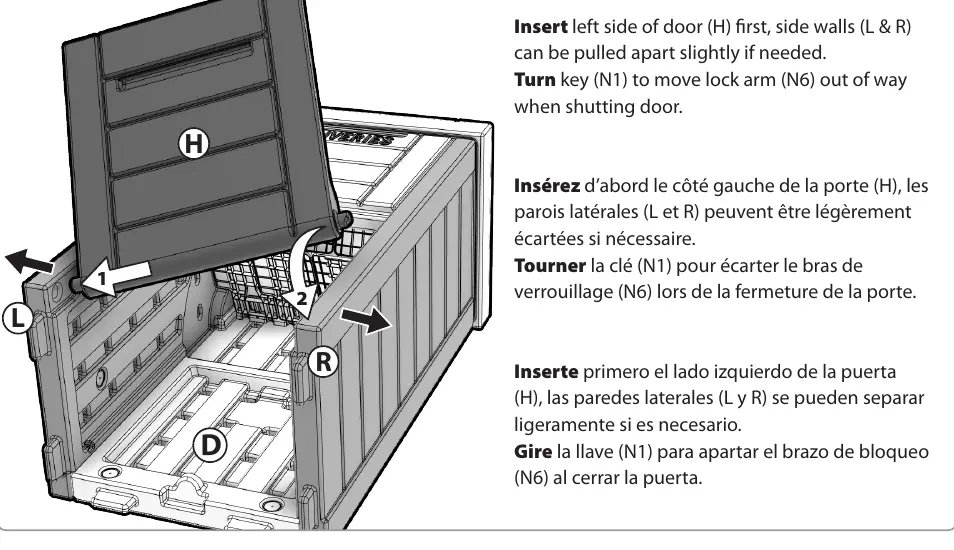

Montage der Box
Der Zusammenbau erfolgt durch das Verschrauben der Seitenteile (L, R), der Rückwand (D), der Tür (G) und des Deckels (B) gemäß den Schritten 4 bis 13. Achten Sie darauf, die Teile wie in den Abbildungen gezeigt auszurichten und die mitgelieferten Schrauben zu verwenden.
Optionale Verankerung
Die Box kann für zusätzliche Sicherheit am Boden verankert werden:
- U-Anker: Können separat erworben werden, um die Box am Boden zu fixieren.
- Sicherungsseil: Kann separat erworben werden, um die Box zusätzlich zu sichern.
Reinigung und Wartung
Verwenden Sie zur allgemeinen Reinigung eine 50/50-Mischung aus weißem Essig und Wasser. Entsorgen Sie das Produkt gemäß den geltenden staatlichen Vorschriften.
Praktische Hilfe
Typische Probleme
Schrauben lassen sich schwer eindrehen
Das Produkt hat keine vorgebohrten Löcher. Verwenden Sie einen Akkuschrauber mit niedrigem Drehmoment und erhöhen Sie dieses schrittweise, bis der Schraubenkopf bündig ist.
Box ist instabil
Füllen Sie die Basis (A) mit Sand oder Kies, um das Gewicht und die Stabilität zu erhöhen.
Vor der Verwendung
- Überprüfen Sie alle Teile gemäß der Teileliste auf Seite 2.
- Stellen Sie sicher, dass Sie einen Akkuschrauber und eine Schutzbrille zur Hand haben.
- Entscheiden Sie, ob Sie die Basis mit Sand oder Kies beschweren möchten.
- Prüfen Sie, ob Sie U-Anker oder ein Sicherungsseil für die Bodenverankerung benötigen.
Technische Daten in der Praxis
- Basis-Kapazität
- Kann mit Sand oder Kies beschwert werden, um Stabilität zu gewährleisten.
- Schraubentyp
- Selbstschneidende Schrauben, die ihre eigenen Löcher im Kunststoff formen.
Abbildungen und Diagramme
- Die Anleitung verwendet Buchstaben (A, B, C...) zur Identifizierung der Bauteile.
- Die Pfeile in den Abbildungen zeigen die Richtung der Montage oder Drehung an.
- Die Schraubengrößen sind in den Abbildungen spezifiziert (z.B. 1" oder 2-1/2").
Modellkompatibilität
- U-Anker und Sicherungsseil sind nicht im Lieferumfang enthalten und müssen separat erworben werden.
